2.1.3.3 Art der Abdichtung
Geeignetes Gewindedichtmittel verwenden, z: B. Hanf, Teflonband, Dichtungskleber:
- bei Einschraubzapfen nach DIN 3852, Form B, (mit Dichtkante) - Länge 36 mm
Das Rohrsystem unter Druck setzen und auf Leckagen überprüfen.

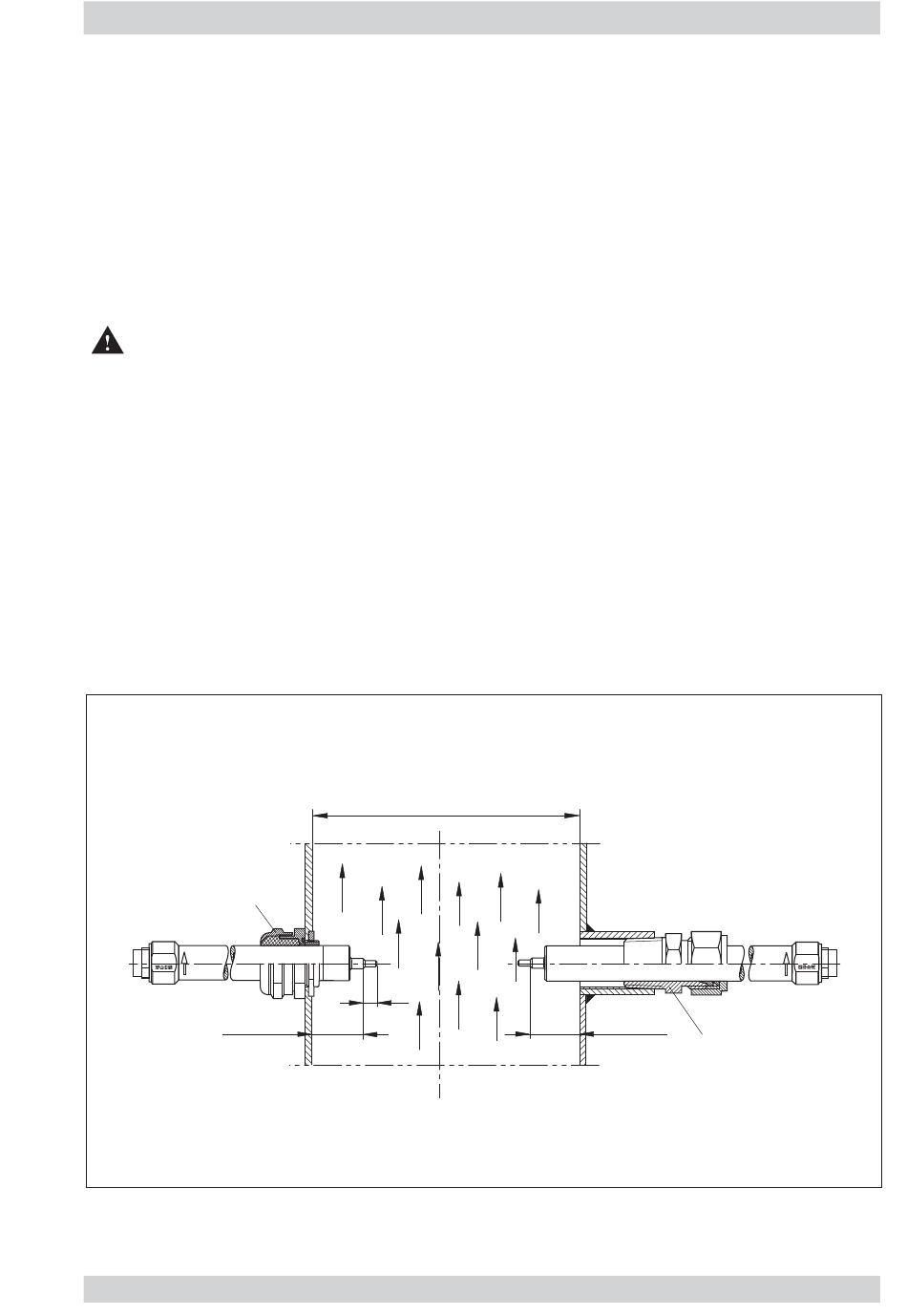

2.1.4 Montagehinweise CSF-01 Messkopf
Achtung!
Der Messkopf darf nur bei drucklosen Rohrleitungen ein- und ausgebaut werden.
Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im
Strömungs medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel
zur Rohrleitung (Strömungsrichtung) stehen.
Der Absatz der Messfühler (7 mm ab Spitze gemessen) muss sich an der Position
1/8 vom Innendurchmesser øi befinden.
Verschraubung PG16
(Messing vernickelt)
1/8 vom øi
Installation
Strömungsmesser FC01-CC
øi (Rohrinnendurchmesser)
7
Messkopfanordnung (Pfeil)
in Strömungsrichtung
1/8 vom øi
Verschraubung
(Edelstahl-Schneidring)
Bild 12
Seite 19
