2.3 Installation Elektronik FC01-CC

2.3.1 Mechanischer Einbau

2.3.1.1 Aufschnappgehäuse FC01-CC-U1...
●

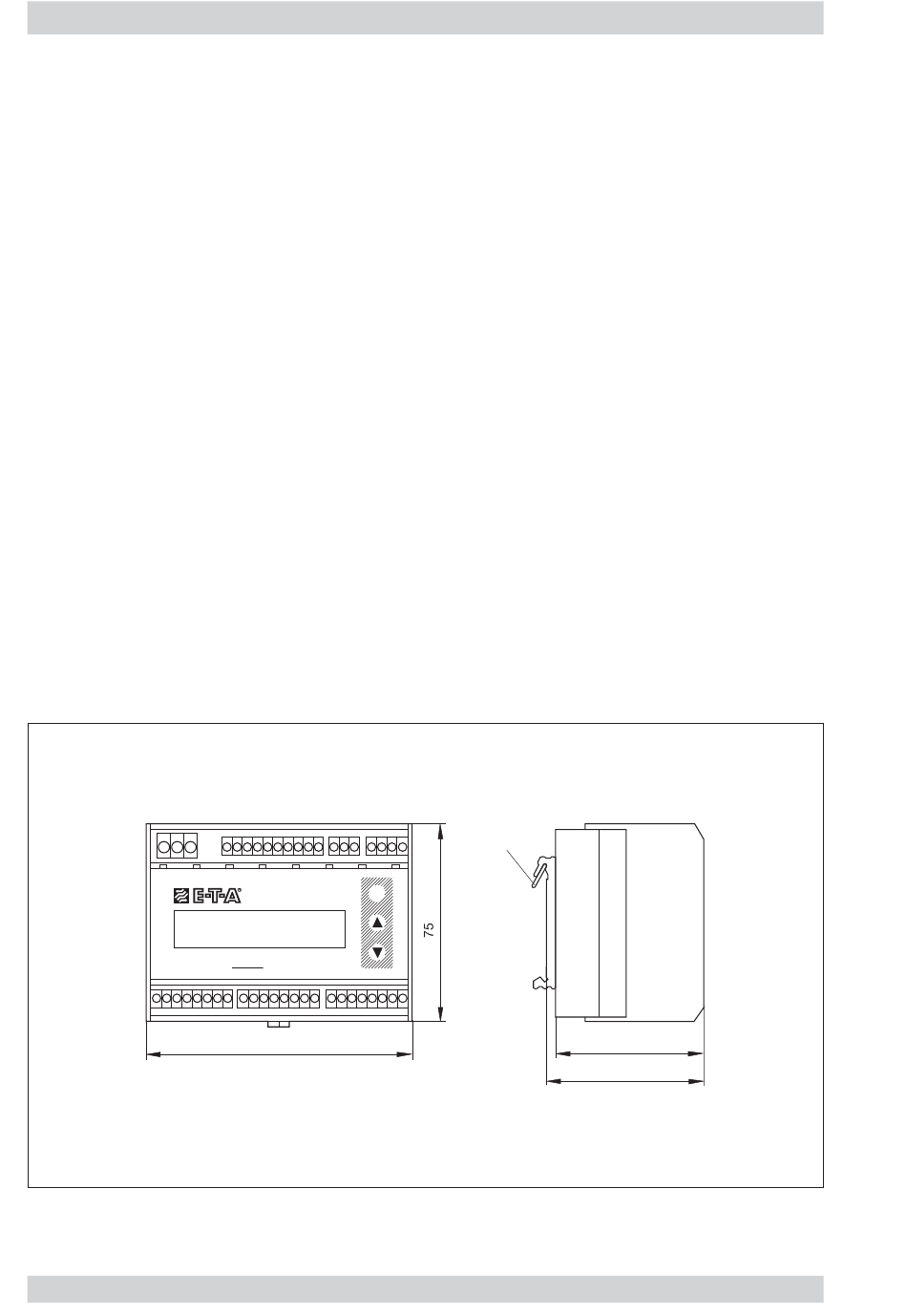

Das Elektronikgehäuse auf einer symmetrischen Trageschiene nach EN 50022 auf-
schnappen.
●
Die Module dürfen aus thermischen Gründen nicht direkt angereiht werden. (Mindest-
abstand 10 mm).
●
Die Demontage erfolgt durch Druck auf die Spannfeder.
FC01-CC
Seite 26
Strömungsmesser FC01-CC
M
Flow Controller
100
Spannfeder
56
60
Bild 20
Installation
