2.1.2.5.1 Sensoradapter TP-..

Der Sensoradapter TP-.. ist in 6 verschiedenen Nennweiten von 1/2" bis 2" erhältlich.
Werkstoffe der medienberührenden Teile:
- Messing oder
- Edelstahl (W.-Nr. 1.4571)
t
t
Installation
Strömungsmesser FC01-CC
Arretierstift
t
L
t
L
Typ DN ød G
TP-01 ... 15 16 1/2"
TP-02 ... 20 20 3/4"
TP-03 ... 25 25 1"
TP-04 ... 32 32 11/4"
TP-05 ... 40 40 11/2"
TP-06 ... 50 50 2"
Typ DN ød øD
TP-01M1-SA 15 16 21,3
TP-02M1-SA 20 20 26,9
TP-03M1-SA 25 25 33,7
TP-04M1-SA 32 32 42,4
TP-05M1-SA 40 40 48,3
TP-06M1-SA 50 50 60,3
t L SW
11 50 27
12 64 32
14 78 40
15 94 50
15 110 55
19 138 70
t L SW
15 50 27
15 70 32
15 80 40
15 100 50
15 110 55
15 140 70

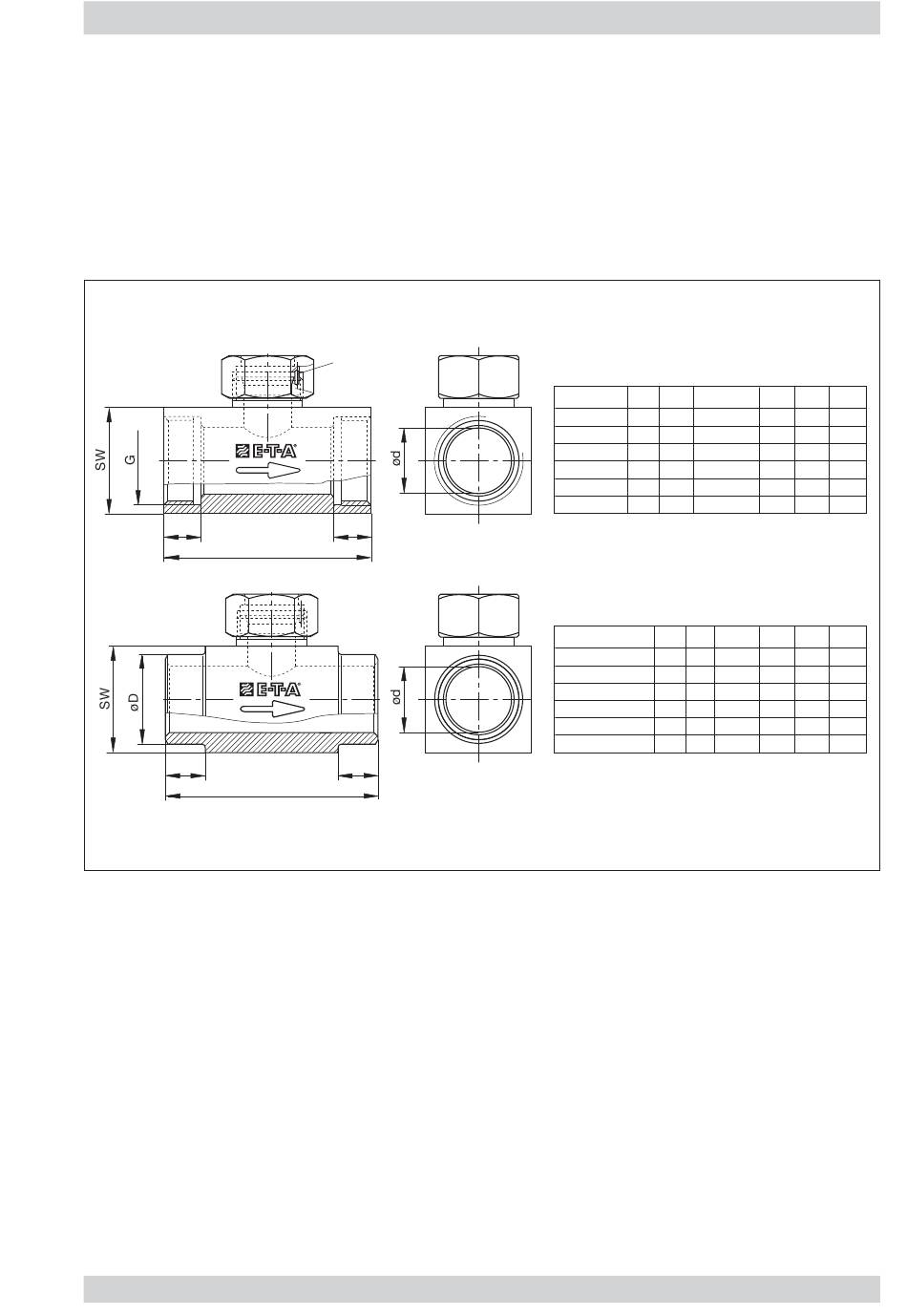

Bild 8
