Seite 1

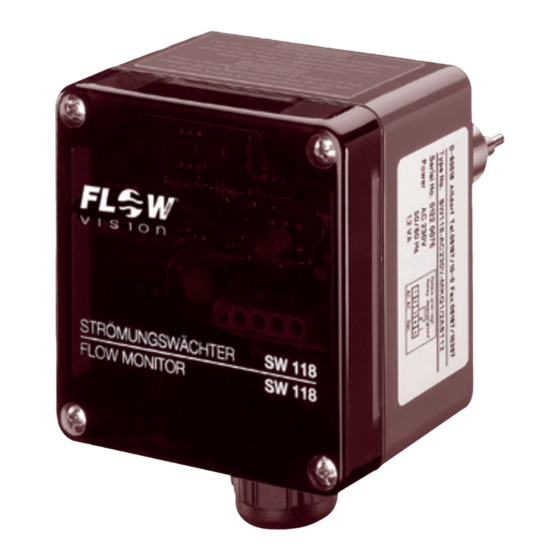

Strömungswächter | SW1 18 Montage- und einStellanleitung Flow Monitor | SW1 18 inStructionS For inStallation and adjuStMent M_SW118_0210_d_e Downloaded from www.Manualslib.com manuals search engine...
Seite 2
Gerät und an der Anlage führen. FlowVision in serious damage both to the equipment itself and übernimmt gegenüber Kunden oder Dritten keine to the installation. Flow Vision is unable to accept Haftung, Gewährleistung oder Garantie für Mängel responsibility for customer or third party liability, oder Schäden, die durch fehlerhaften Einbau oder...
Seite 3
SW1 18 | Flow Monitor BeschreiBung | Description 1 Beschreibung 1 Description Der Strömungswächter wird zur Strö mungs über- This Flow Monitor is designed to monitor the flow wachung von flüssigen oder gasförmigen Medien of liquids and gases. Important operational safety eingesetzt.
SW1 18 | Flow Monitor montieren | installation 3 Strömungswächter montieren 3 Monitoring head installation 1 Überprüfen, ob der einzubauende Strö mungs- 1 Check that the flow monitor is suitable for the wächter für das Strömungsmedium und die medium to be monitored and for the available vorhandene Betriebsspannung ausge legt ist.
Seite 6
Strömungswächter | SW1 18 montieren | installation Bei senkrechter Leitung möglichst nur In the case of vertical pipelines the moni- in Steigleitungen einbauen, um falsche toring head should be installed where the Signale durch Luftpolsterbildung zu ver- flow is rising, if possible. meiden.
SW1 18 | Flow Monitor anschliessen | electrical connection 4 Anschließen 4 Electrical connection ACHTUNG! CAUTION! • Überprüfen, ob die Versorgungsspannung • Check that the supply voltage corresponds mit der Nennspannung des Strömungs wäch - with the voltage rating shown on the system. ters übereinstimmt.
Seite 8
Strömungswächter | SW1 18 einstellen 5 Ansprechwert Strömung einstellen 5 Adjustment of flow response value Requirement: Voraussetzung: Ensure flow monitor has been correctly installed and Der Strömungswächter ist entsprechend den Kapiteln 3 und 4 montiert und angeschlossen. connected in accordance with chapters 3 and 4. Read the entire section including notes before starting adjustment.
Seite 9
SW1 18 | Flow Monitor aDjustment 6 Mit dem Potentiometer (R) den Schaltpunkt auf 6 To adjust the switching point, turn the flow adju- den Wechselpunkt zwischen GRÜN und ROT stment potentiometer screw (R) to the exact point einstellen (siehe Fig. 3): the LED changes (see Fig.
Strömungswächter | SW1 18 Wartung | maintenance 6 Wartung 6 Maintenance Der Strömungswächter ist wartungsfrei bei Medien, FlowVision Flow Monitors are virtually maintenance die sich nicht an den Messfühlern festsetzen. free. However: • Die Messfühler in entsprechenden Erfahrungs- • The monitoring head sensors must be kept free intervallen von Ablagerungen reinigen.
