Elektromechanischer Impulszähler (Bild 27)
Der FC01-CC-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei -
schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt.
Der verwendete Zähler muss eine Zählerfrequenz von ≥10 Hz verarbeiten können, da die Impuls -
dauer konstant 50 ms (±0,1%) beträgt.
Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht wer-
den kann.
Soll ein eigenes Entlastungsnetzwerk (wie z.B. eine externe Freilaufdiode) dem integrierten vor-
gezogen werden, ist (bei Verarbeitung der Maximalfrequenz von 10 Hz) darauf zu achten, dass
die in der Antriebsspule gespeicherte Energie bis zum Wiedereinschalten des Zählausgangs
abgebaut ist. Die dazu verbleibende Zeit sollte unter Berücksichtigung von Schaltzeiten und
Pulsvariationen kleiner als 40 ms sein.

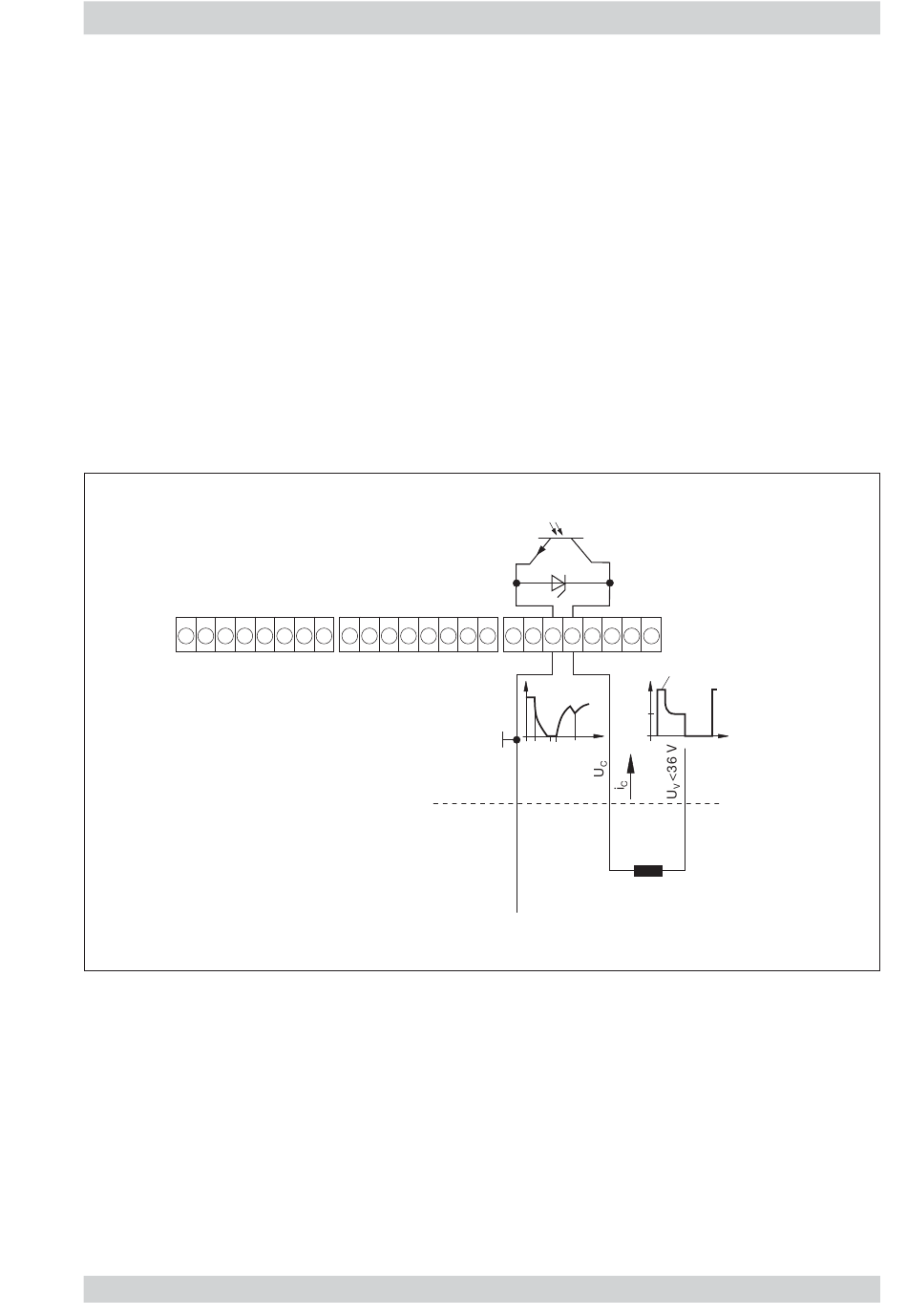

Schaltungsbeispiel 2
XAS
1
2
3
4
t
- Anzugszeit
ON
t
- Zeitkonst. des Abschaltstromes
L
Anmerkung:
❑
Da im Einschaltmoment der Versorgungsspannung des FC01-CC ein resetbedingter
Impuls an den Ausgängen ausgegeben wird, ist darauf zu achten, dass die Versorgungs -
spannung für den Zähler zeitversetzt zugeschaltet oder der Zähler nach dem Einschalten
der Versorgungsspannung auf Null zurückgesetzt wird.
Installation
Strömungsmesser FC01-CC
XAO
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
i
C
t
t
t
L
ON
XAH
7
8
Zenerspannung
U
C
U
V
t
Induktivität des
Zählerantriebs
Bild 27
Seite 35
