2.1.2.5 CSP-Einsteckmesskopf für TP-Sensoradapter
Anwendung:
Prozessanschluss:
Werkstoffe der
medienberührenden Teile: Edelstahl (W.-Nr. 1.4571) elektropoliert
Einbaumöglichkeiten:
Arretierungsnut
ø24
8
ø18
ø20
Seite 14
Strömungsmesser FC01-CC
allg. Industrie- und Installationsbereich
Einsteckausführung für Sensoradapter TP-.. und Kugelhahn
O-Ring Mat.: FPM (Viton)
Sensoradapter TP-.. (Bild 8)
Kugelhahn (Bild 9)
O-Ring
O-Ring
Sensoradapter TP-...
Überwurfmutter
Arretierungsstift
Messkopf CSP-01..

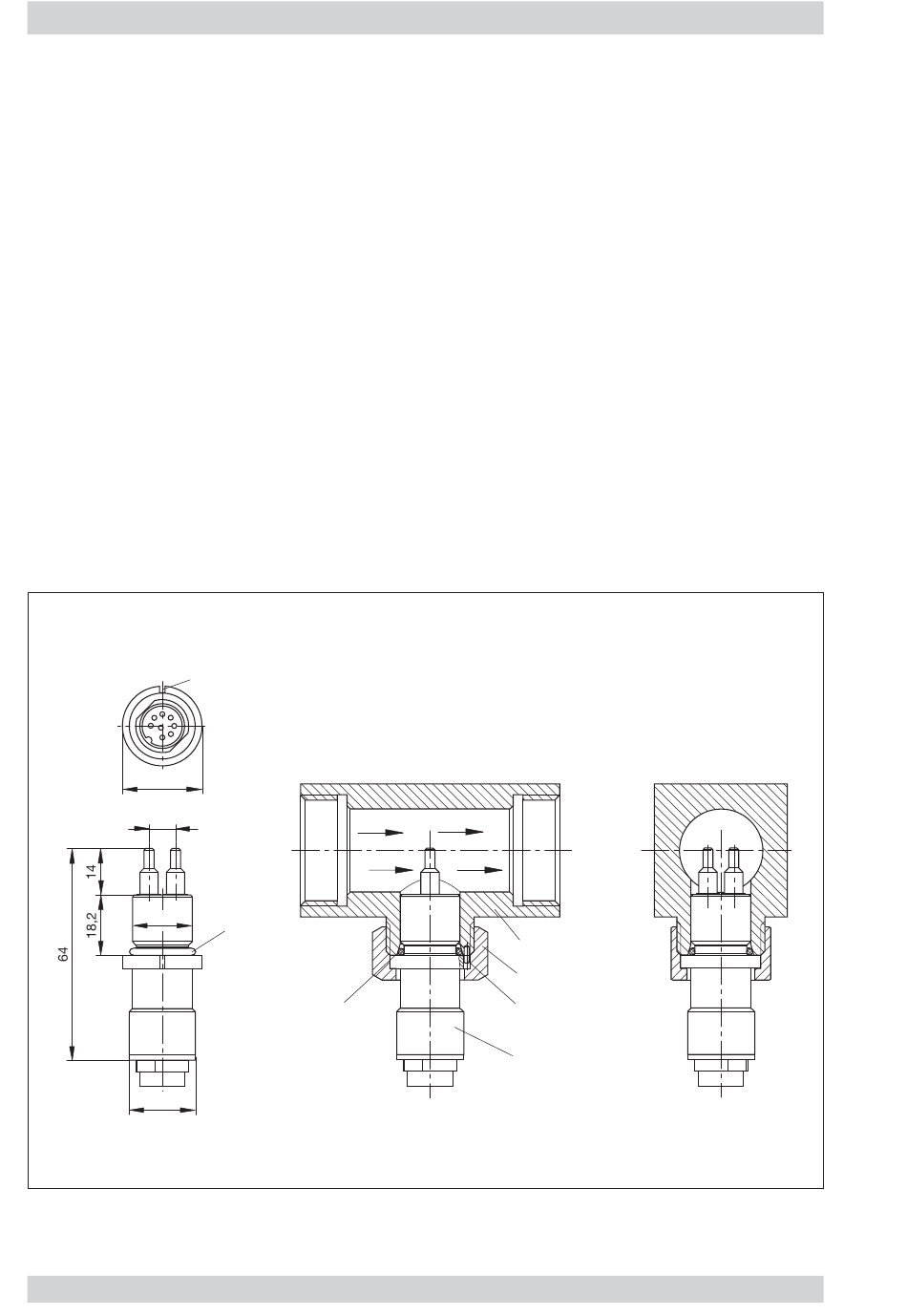

Bild 7
Installation
