  6. Anwenderhandbuch

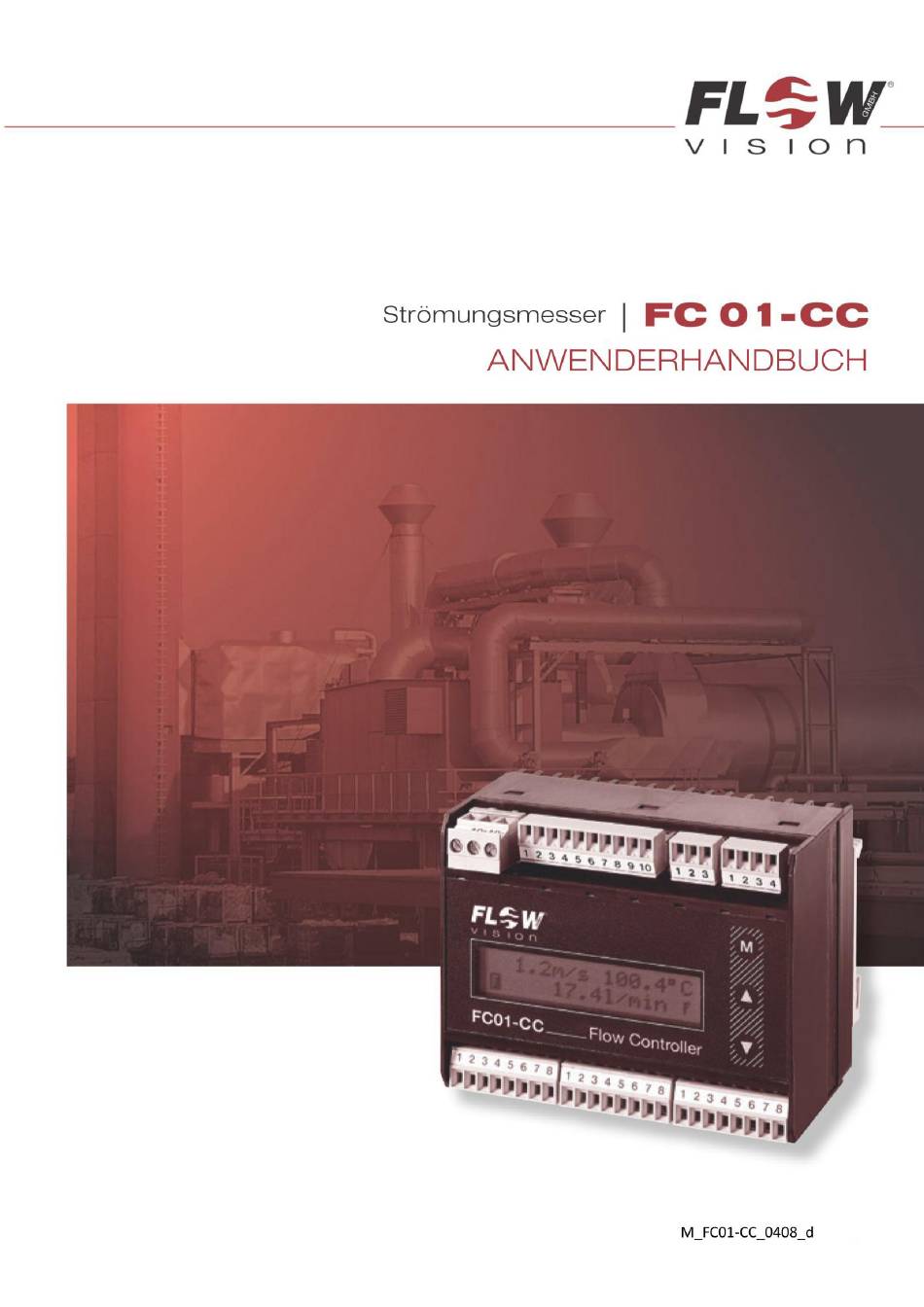

Flow vision FC 01-CC Anwenderhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Flow vision FC 01-CC

Inhaltszusammenfassung für Flow vision FC 01-CC

  • Seite 2 Strömungsmesser FC01-CC Dieses Anwenderhandbuch unterstützt Sie beim Einbau, Anschließen und Einstellen des Strömungsmessers FC01-CC. Es ist ab der Softwareversion 1.31 gültig. Bei der Montage der Messköpfe, dem Anschließen und Einstellen des Gerätes nur geschultes Fachpersonal einsetzen! Sicherheitshinweis Eine Nichtbeachtung der Montage- und Bedienungsanleitung kann zu erheblichen Schäden am Gerät und an der Anlage führen.

  • Seite 3: Inhaltsverzeichnis

    Strömungsmesser FC01-CC Inhaltsverzeichnis 1 Kurzbeschreibung ............1 Messverfahren .
  • Seite 4 Strömungsmesser FC01-CC 2.1.5 Montagehinweise (Messkopf CSP-.. mit Sensoradapter TP-..) ..20 2.1.6 Elektrischer Anschluss ......... 21 Installation Flügelradaufnehmer .
  • Seite 5 Strömungsmesser FC01-CC 5 Konfigurieren (CONFIGURATION) ........44 Messwertaufnehmer-Auswahl (SENSOR SELECT) .
  • Seite 6 Strömungsmesser FC01-CC 7 Technische Umsetzung der Anwenderkalibrierung ......63 Berechnungsverfahren ..........63 Abgleichverfahren - kalorimetrischer Messkopf .
  • Seite 7 Strömungsmesser FC01-CC 9.5.1 FC01-CC mit kalorimetrischen Messköpfen ......79 9.5.2 Kalorimetrische Messköpfe für FC01-CC / Auswahltabelle ... . 80 9.5.3 FC01-CC mit Flügelradaufnehmer .
  • Seite 8 Strömungsmesser FC01-CC...

  • Seite 9: Kurzbeschreibung

    Strömungsmesser FC01-CC 1 Kurzbeschreibung Der Strömungswächter FC01-CC (Customer Calibration) kommt immer dann zum Einsatz wenn ein kunden- oder medienspezifischer Abgleich erforderlich ist. Im eigenen Messlabor werden in Referenz-Messstrecken die Kennlinien von speziellen Medien, wie diverse Öle (bis ISO VG220), Wasser-Glykol-Gemische usw. ermittelt und in der Software des FC01-CC abgelegt.

  • Seite 10: Messverfahren

    Strömungsmesser FC01-CC 1.1 Messverfahren 1.1.1 Kalorimetrisches Messverfahren Das Messverfahren beruht auf einer thermodynamischen Grundlage. Ein Körper mit höherer Temperatur als seine Umgebung gibt an eine vorbeiströmende Masse Energie in Form von Wärme ab. Das Ausmaß der Energieabgabe ist durch die Temperatur diffe - renz Δϑ...

  • Seite 11: Mechanisches Verfahren

    Strömungsmesser FC01-CC 1.1.2 Mechanisches Verfahren Als echte Strömungsgeschwindigkeitsmesser können an den FM 1-CC Flügelradaufnehmer (Tur bi nen) angeschlossen werden. Das Messprinzip der Flügelradaufnehmer beruht auf der Umsetzung einer Drehbewegung in elektrische Signale. Das strömende Medium setzt das Flügelrad in Drehung. Durch magnetische Induktion wird die Drehbewegung in ein elektrisches Signal, in Form von Impulsen, umgesetzt.

  • Seite 12: Systembeschreibung

    Strömungsmesser FC01-CC 1.2 Systembeschreibung Das System gliedert sich in folgende Funktionsmodule der Hardware auf: 1 Stromversorgung DC Versorgung (Anschlussstecker XV) 2 Anwenderschnittstellen: 2.1 Meldeausgänge 2fach oder 4fach Melder (Anschlussstecker XAH) 2.2 Analogausgang 1 und 2 (Anschlussstecker XAO) 3 Tastatur und Display: Eingabetastatur LC-Anzeige 4 Sensor-Interface:...

  • Seite 13: Anwenderschnittstellen

    Strömungsmesser FC01-CC Die Stromversorgung ist von der Zentralelektronik galvanisch getrennt aufgebaut. Gleiches gilt für die Analog ausgänge und die Meldeausgänge, die sowohl untereinander als auch gegenüber der restlichen Elektronik galvanisch getrennt sind. Zwischen dem Messkopf und der Zentralelektronik liegt keine Potentialtrennung vor. Der Anschluss der Messköpfe erfolgt über vorkonfektionierte Kabel.

  • Seite 14: Anwenderkalibrierung

    Strömungsmesser FC01-CC Eine 20%ige Nullpunktanhebung ist ebenso wie der FS-Wert program- mierbar. (Siehe Kap. 5.11) Die Schirmanschlüsse sind erdfrei. Die Schirme der Signalkabel dürfen nur einseitig aufgelegt werden. Stromversorgung: DC 24 V-Versorgung Internes Schaltnetzteil mit galvanischer Trennung von Primär- und Sekundärseite.

  • Seite 15: Möglichkeiten Und Vorteile Der Anwenderkalibrierung

    Strömungsmesser FC01-CC 1.3.1 Möglichkeiten und Vorteile der Anwenderkalibrierung Mit Hilfe des kundenspezifischen Abgleichs wird es möglich, fluid- oder anlagenspezifische Anomalien bei der Erfassung von Strömungen zu berücksichtigen und aufgrund der hohen Reproduzierbarkeit unseres Messverfahrens mit hoher Genauigkeit einen Strömungsverlauf dar- zustellen.

  • Seite 16: Punktgenauer Abgleich

    Strömungsmesser FC01-CC 1.3.5 Punktgenauer Abgleich (selektive Genauigkeit) Sind ein oder mehrere Strömungswerte (z.B. Strömungsgrenzwerte, Kühlleistungsgrenzwert, etc.) für die Anlage besonders wichtig, so kann durch Belegen dieser Werte mit jeweils einem Abgleichpunkt eine hohe Zuverlässigkeit und Genauigkeit in der Einhaltung der Überwachungs- kriterien erreicht werden.

  • Seite 17: Installation

    Strömungsmesser FC01-CC 2 Installation 2.1 Installation kalorimetrischer Messköpfe Die folgenden Hinweise sind allgemeine Empfehlungen für die Applikation, die jedoch im kon- kreten Fall durch den Anwender zu prüfen sind. 2.1.1 Werkstoffwahl Edelstahl 1.4571 Der Edelstahl 1.4571 ist für die Messköpfe der Standardwerkstoff. Es handelt sich dabei um einen austenitischen, rost- und säurebeständigen Edelstahl, der in der chemischen Industrie am häufigsten eingesetzt wird.

  • Seite 18: Mechanischer Einbau

    Strömungsmesser FC01-CC 2.1.2 Mechanischer Einbau 2.1.2.1 Schraubmesskopf CST-01 Anwendung: allg. Industrie- und Installationsbereich Medium: Gase und Flüssigkeiten Prozessanschluss: G1/2A, 1/2"-14NPT Werkstoffe der medienberührenden Teile: Edelstahl 1.4571 (Standard) Nickelbasislegierung Hastelloy C4 2.4610 Für Montage in Einbaustutzen oder T-Stücke mit entsprechendem Innengewinde ist die max.

  • Seite 19: Messkopf Mit Variabler Eintauchtiefe Csf-01

    Strömungsmesser FC01-CC 2.1.2.2 Messkopf mit variabler Eintauchtiefe CSF-01 Anwendung: Heizungs-, Lüftungs-, Klimaanlagen Medium: Luft, inerte Gase, Flüssigkeiten Prozessanschluss: glatter Schaft ø18, verstellbare Eintauchtiefe durch Verschieben in einer PG16 Verschraubung (Zubehör), oder Einbau in die Edelstahl- Schneidringverschraubung Werkstoffe der medienberührenden Teile: M1 Fühler und Schaft (Standard) Edelstahl 1.4571 Zubehör: Verschraubung PG16 Messing vernickelt (Siehe Bild 12)

  • Seite 20: Flanschmesskopf Csf-02

    Strömungsmesser FC01-CC 2.1.2.3 Flanschmesskopf CSF-02 Anwendung: chemischer Anlagenbau Prozessanschluss: Flanschabmessung nach DIN 2500 Werkstoffe der medienberührenden Teile: Edelstahl 1.4571 oder Nickelbasislegierung Hastelloy C4 2.4610 Strömungsrichtung 1 - Flanschmesskopf (E-T-A) 4 - Flachdichtung (Kunde) 2 - Abweiser (Kunde) 5 - Schraube (Kunde) 3 - Flansch T-Stück (Kunde) 6 - Mutter (Kunde) Bild 5...

  • Seite 21: Lebensmittelmesskopf Csf-03 (Tri-Clamp)

    Strömungsmesser FC01-CC 2.1.2.4 Lebensmittelmesskopf CSF-03 (Tri-clamp) Anwendung: Lebensmittelbereich Medium: Flüssigkeiten oder Gase Prozessanschluss: Flansch DIN 32676 Tri-clamp DN 1" Werkstoff der medienberührenden Teile: Edelstahl 1.4571 elektropoliert Rundsteckverbinder 1 - Lebensmittelmesskopf (E-T-A) 2 - Tri-clamp - T-Stück (7MP-TEF) (Kunde) 3 - Tri-clamp - Befestigungsschelle (Kunde) 4 - Tri-clamp - Dichtring (Kunde) Bild 6 Installation...

  • Seite 22: Csp-Einsteckmesskopf Für Tp-Sensoradapter

    Strömungsmesser FC01-CC 2.1.2.5 CSP-Einsteckmesskopf für TP-Sensoradapter Anwendung: allg. Industrie- und Installationsbereich Prozessanschluss: Einsteckausführung für Sensoradapter TP-.. und Kugelhahn Werkstoffe der medienberührenden Teile: Edelstahl (W.-Nr. 1.4571) elektropoliert O-Ring Mat.: FPM (Viton) Einbaumöglichkeiten: Sensoradapter TP-.. (Bild 8) Kugelhahn (Bild 9) Arretierungsnut ø24 ø18 O-Ring Sensoradapter TP-…...

  • Seite 23: Sensoradapter Tp

    Strömungsmesser FC01-CC 2.1.2.5.1 Sensoradapter TP-.. Der Sensoradapter TP-.. ist in 6 verschiedenen Nennweiten von 1/2" bis 2" erhältlich. Werkstoffe der medienberührenden Teile: - Messing oder - Edelstahl (W.-Nr. 1.4571) Arretierstift ød TP-01 … 1/2" TP-02 … 3/4" TP-03 … 1" TP-04 …...

  • Seite 24: Kugelhahn

    Strömungsmesser FC01-CC 2.1.2.5.2 Kugelhahn Der Kugelhahn wird in 4 verschiedenen Nennweiten von 1" bis 2" hergestellt. Die richtige Eintauchtiefe der Messfühler ist durch den Kugelhahn gewährleistet. Der Messkopf kann auch unter Druck, im Betrieb ausgetauscht werden. ød BV-03M3 1" BV-04M3 11/4"...

  • Seite 25: Montagehinweise Cst Messkopf

    Strömungsmesser FC01-CC 2.1.3 Montagehinweise CST-Messkopf Achtung! Die beiden Messfühler (M) müssen im eingebauten Zustand nebeneinander im Strömungs medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel zur Rohrleitung (Strömungsrichtung) stehen. Die Fühler müssen vollständig in das Medium hineinragen. Die Oberfläche des Schaftendes darf nicht in die innere Rohrwand zurückversetzt sein.

  • Seite 26: Einbauort In Der Rohrleitung Bei Gasförmigen Medien

    Strömungsmesser FC01-CC Minimal erforderliche Ein- und Auslauflängen (VDI 1952): Länge der Einlaufseite 20 x D Länge der Auslaufseite 5 x D 20 x D 5 x D D = Rohrnennweite 20 x D 5 x D D = Rohrnennweite Bild 11 2.1.3.2 Einbauort in der Rohrleitung bei gasförmigen Medien Bei gasförmigen Medien ist die Einbaulage beliebig, jedoch wie im Bild 11 gezeigt, auf ausrei- chenden Abstand zu Querschnittsänderungen und Rohrkrümmungen achten.

  • Seite 27: Art Der Abdichtung

    Strömungsmesser FC01-CC 2.1.3.3 Art der Abdichtung Geeignetes Gewindedichtmittel verwenden, z: B. Hanf, Teflonband, Dichtungskleber: - bei Einschraubzapfen nach DIN 3852, Form B, (mit Dichtkante) - Länge 36 mm Das Rohrsystem unter Druck setzen und auf Leckagen überprüfen. 2.1.4 Montagehinweise CSF-01 Messkopf Achtung! Der Messkopf darf nur bei drucklosen Rohrleitungen ein- und ausgebaut werden.

  • Seite 28: Montagehinweise Messkopf Csp

    Strömungsmesser FC01-CC 2.1.4.1 Einbauort und Beruhigungsstrecken (siehe 2.1.3.1 und 2.1.3.2) ● Messkopf mit Sicherungsset, wie folgt, befestigen (Bild 13): - Erstes Glied der Kette (1) zwischen die Schelle (3) spannen. (Anzugsdrehmoment 10 Nm) - Schraubglied (2) in das Kettenglied einhängen und mit der straffen Kette verschließen. Achtung! Sicherungsset auf Festigkeit überprüfen! Die Sicherungskette muss straff montiert werden.

  • Seite 29: Elektrischer Anschluss

    Strömungsmesser FC01-CC 2.1.6 Elektrischer Anschluss Kabel Do + Ka Typ xx (abhängig von FC01-CC-Variante und eingesetztem Sensor-Typ, siehe Bilder 24 und 25) grün grün 7 R(HEIZ) gelb gelb R(Tdiff) rosa blau rosa grau grau R(HEIZ) braun 6 braun weiß weiß blau schwarz R(Tref)

  • Seite 30: Installation Flügelradaufnehmer

    Strömungsmesser FC01-CC 2.2 Installation Flügelradaufnehmer 2.2.1 Mechanischer Einbau 2.2.1.1 Messkopf TST..AM1/WM1 Anwendung: saubere Medien, hohe Messdynamik Prozessanschluss: G1/2A Werkstoffe der medienberührenden Teile: - Flügelradgehäuse PSU: TK-PSU, Polysulfon, Udel - Flügelrad: Aluminium - Lagerung: Lager: Berivac (Bronze-Beryllium-Legierung) Spitzen: Nivadur SW 27 ø...

  • Seite 31: Messkopf Tst

    Strömungsmesser FC01-CC 2.2.1.2 Messkopf TST..HM2 Anwendung: saubere Medien, hohe Mediumstemperatur Prozessanschluss: G1/2A Werkstoffe der medienberührenden Teile: - Gehäuse und Flügelrad: Chromnickel/Molybdän VUA - Lagerung: Steinlager: Saphir Spitzen: Nivadur SW 27 Bild 16 Installation Seite 23...

  • Seite 32: Montagehinweise

    Strömungsmesser FC01-CC 2.2.2 Montagehinweise Der Messkopf kann in beliebiger radialer Lage eingebaut werden. Kann auch schräg (max. ±25°) angeströmt werden. 2.2.2.1 Einbauort in der Rohrleitung ● Messkopf nur in gerade Leitungen einbauen und ausreichend Abstand (min. 1 m) zu Querschnittsänderungen und Rohrbögen einhalten. ●...

  • Seite 33: Elektrischer Anschluss

    Strömungsmesser FC01-CC Fehler (bei 10 m/s) extreme Unempfindlichkeit der „Streamline“-Messfühler gegen Schräg- ± 1,5 % Geräte- strömung (symmetrisch zur 0°-Linie) toleranzband +25° +10 % -25° -10 % -20 % „Streamline“-Messfühler +40° +30° +20° +10° -10° -20° -30° -40° Schräganströmung Bild 18 2.2.3 Elektrischer Anschluss Kabel Do + Ka Typ 16 - ..

  • Seite 34: Installation Elektronik Fc01-Cc

    Strömungsmesser FC01-CC 2.3 Installation Elektronik FC01-CC 2.3.1 Mechanischer Einbau 2.3.1.1 Aufschnappgehäuse FC01-CC-U1... ● Das Elektronikgehäuse auf einer symmetrischen Trageschiene nach EN 50022 auf- schnappen. ● Die Module dürfen aus thermischen Gründen nicht direkt angereiht werden. (Mindest- abstand 10 mm). ● Die Demontage erfolgt durch Druck auf die Spannfeder.

  • Seite 35: Feldgehäuse Fc01-Fh-Cc-U1

    Strömungsmesser FC01-CC 2.3.1.2 Feldgehäuse FC01-FH-CC-U1... ● Gehäusedeckel entfernen. ● Das Feldgehäuse mit 4 Schneideschrauben M4 (siehe Bild 21) an dem vorgesehenen Ort befestigen. ● Gehäusedeckel aufsetzen und Befestigungsschrauben anziehen. Flow Controller FC01-FH-CC ø5 bis ø8 ø4,5 Befestigungslöcher Bild 21 Installation Seite 27...

  • Seite 36: Fronteinbaugehäuse Fc01-St-Cc-U1

    Strömungsmesser FC01-CC 2.3.1.3 Fronteinbaugehäuse FC01-ST-CC-U1... ● Das Gehäuse in die Vorderseite der Einbauöffnung einschieben und mit 4 Schrauben (siehe Bild 22) von hinten befestigen. Einbauöffnung DIN 43700 Flow Controller FC01-ST-CC Bild 22 Seite 28 Installation...

  • Seite 37: Elektrischer Anschluss

    Strömungsmesser FC01-CC 2.3.2 Elektrischer Anschluss Für alle Klemmsteckverbinder gültig: Anschlussquerschnitt: 0,14 mm bis 1,5 mm , ein- oder feindrähtig Abisolierlänge: 6,5 mm Klemmschraube: M2 (Messing vernickelt) Kontaktmaterial: Zinnbronze vorverzinnt XV - Anschlussstecker der Stromversorgung Anschlussart: Klemmsteckverbinder 3-polig; max. 1,5 mm empf.
  • Seite 38 Strömungsmesser FC01-CC XAO - Analogausgänge Anschlussart: Klemmsteckverbinder 8-polig; max. 1,5 mm empf. Kabel LiYCY 2 x 0,25 mm je Analogausgang Steckerbelegung für Analogausgänge (Option: V1, V2, C1) Pin Nr. Signalname Funktion keine ANAO1 Analogausgang 1 - Strömung ANA1GND Bezugspotential für Analogausgang 1 SGNDA1 Schirm für Analogausgang 1 (erdfrei) * SGNDA2...
  • Seite 39 Strömungsmesser FC01-CC LIM2 E Grenzwert 2 - Emitteranschluss LIM2 C Grenzwert 2 - Collectoranschluss LIM1 E Grenzwert 1 - Emitteranschluss LIM1 C Grenzwert 1 - Collectoranschluss XSK - Anschluss kalorimetrischer Messköpfe Typ CS_ x Klemmsteckverbinder im vorkonfektionierten Anschlusskabel Typ Do+Ka Typ 15 oder Typ Do+Ka Typ 18 enthalten (siehe 2.1.6) XSF - Anschluss Flügelrad-Messkopf Typ TST Klemmsteckverbinder im vorkonfektionierten Anschlusskabel Typ Do+Ka Typ 16 enthalten...

  • Seite 40: Anschlussplan Fc01-Cc 24 V (Relaisausgänge)

    Strömungsmesser FC01-CC 2.3.2.1 Anschlussplan FC01-CC Version: 24 V, Relaisausgänge 1 2 3 9 10 Flow Controller FC01-CC (XAS) empfohlen SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge C1, V1, V2 Bild 24 Seite 32 Installation...

  • Seite 41: Anschlussplan Fc01-Cc 24 V (Transistorausgänge)

    Strömungsmesser FC01-CC 2.3.2.2 Anschlussplan FC01-CC Version: 24 V, Transistorausgänge (NPN) 1 2 3 9 10 Flow Controller FC01-CC (XAS) E/ - Emitteranschluss C/+ Collectoranschluss empfohlen SGNDA1 erdfrei SGNDA2 Schirm nur einseitig auflegen. Analogausgänge ** Meldeausgänge C1, V1, V2 Bild 25 Installation Seite 33...

  • Seite 42: Elektrischer Anschluss - Pulsausgang (Ausbaustufe Fc01-Cc-U1T4)

    Strömungsmesser FC01-CC 2.3.2.3 Elektrischer Anschluss - Pulsausgang (Ausbaustufe FC01-CC-U1T4) Der mengengewichtete Puls kann im Menüpunkt „DISPLAY SELECT“ ausgewählt werden. Zum Betreiben eines Zählers oder einer übergeordneten Steuerung steht am Stecker XAH /BUSY E/- und /BUSY C/+ (Klemmen 3 und 4) ein Rechteckpuls-Signal zur Verfügung (siehe Bild 25 - Anschlussplan FC01-CC-Transistorausgänge).
  • Seite 43 Strömungsmesser FC01-CC Elektromechanischer Impulszähler (Bild 27) Der FC01-CC-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei - schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt. Der verwendete Zähler muss eine Zählerfrequenz von ≥10 Hz verarbeiten können, da die Impuls - dauer konstant 50 ms (±0,1%) beträgt. Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht wer- den kann.

  • Seite 44: Bediensystematik

    Strömungsmesser FC01-CC 3 Bediensystematik Um verschiedene Mess-, Überwachungs- und Anzeigeaufgaben optimal zu lösen, kann der FC01-CC vom Anwender konfiguriert und parametriert werden. Dadurch wird das Gerät äußerst flexibel und lässt sich an eine große Anzahl unterschiedlichster Applikationen anpassen. Der Bediener wird bei der Programmierung des FC01-CC über Klartext im Display durch Menüs geführt, in denen er die gewünschten Funktionen eingeben bzw.

  • Seite 45: Blättern Innerhalb Eines Menüs

    Strömungsmesser FC01-CC Blättern innerhalb eines Menüs Durch Drücken der oberen Taste MODE wird der nächste Punkt innerhalb eines Menüs an - gewählt, d.h. wird in einem Auswahlmenü vorwärts geblättert. Ist der letzte Menüpunkt erreicht, bewirkt ein erneuter Druck der Taste MODE einen Sprung zurück auf den ersten Auswahlpunkt des entsprechenden Menüs.

  • Seite 46: Inbetriebnahme Und Hauptmenü

    Strömungsmesser FC01-CC 4 Inbetriebnahme und Hauptmenü 4.1 Einschaltverhalten Nach dem Einschalten der Versorgungsspannung erscheint für ca. 2 Sekunden die Meldung POWER ON TEST, in der 2. Zeile der Anzeige die Softwareversionsnummer. Während dieser Zeit führt der integrierte Controller Testroutinen durch (siehe Kap. 8.1 Test und Diagnose).

  • Seite 47: Betriebsdaten

    Strömungsmesser FC01-CC 4.2.1 Betriebsdaten 4.2.1.1 Messwert(e) Strömungsgeschwindigkeit und Mediumstemperatur (nur bei kalorimetrischem Messkopf) wer- den in den gewählten Einheiten in der oberen Zeile des LC-Displays angezeigt. In der unteren Zeile des Displays wird wahlweise der Schaltzustand der Grenzkontakte sowie ein Analogbalken mit einer Auflösung von 10 Segmenten, oder die zur angezeigten Strömungs - geschwindigkeit zugehörige Durchflussmenge/Zeiteinheit oder die summierte Durchflussmenge (Totalisatorfunktion) dargestellt.

  • Seite 48: Kalorimetrischer Messkopf Csx

    Strömungsmesser FC01-CC 4.2.1.1.1 Kalorimetrischer Messkopf CS_ x Strömungsgeschwindigkeit Temperatur -13.5 °C 5.0 m/s Bargraph -13.5 °C 5.0 m/s Durchflussmenge 1332.4 m -13.5 °C 5.0 m/s Durchflussmenge 370.1 l/s -13.5 °C 5.0 m/s Durchflussmenge 22206.9 l/min -13.5 °C 5.0 m/s Totalisator 37004567.9 l Temperatur angesprochen -13.5 °C...

  • Seite 49: Flügelradaufnehmer Tst

    Strömungsmesser FC01-CC 4.2.1.1.2 Flügelradaufnehmer TST Strömungsgeschindigkeit 14.2 m/s Bargraph 71.0 % Bargraph Srömungsgeschwindigkeit 14.2 m/s angesprochen Durchflussmenge (inverse Darstellung) „Einschaltzustand“ 1332.4 m Srömungsgeschwindigkeit nicht angesprochen Pulsausgang angesprochen (inverse Darstellung) „Einschaltzustand“ 71.0 % Totalisator 1332.4 m Bild 30 Inbetriebnahme und Hauptmenü Seite 41...

  • Seite 50: Spitzenwerte (Peak Value Min / Peak Value Max.)

    Strömungsmesser FC01-CC 4.2.1.2 Spitzenwerte (Menüpunkte: PEAK VALUE MIN / PEAK VALUE MAX ) Der FC01-CC verfügt über vier spezielle Messwertspeicher. Sie enthalten den kleinsten bzw. den größten Wert für Strömungsgeschwindigkeit sowie Mediumstemperatur. Nach dem Einschalten oder nach einer Nichtbetriebsbereitmeldung (NOT-BUSY) sind die MIN- und MAX-Werte gelöscht und werden laufend aktualisiert (Schleppzeigerprinzip).

  • Seite 51: Übersicht Hauptmenü

    Strömungsmesser FC01-CC 4.2.1.4 Übersicht Hauptmenü power-on HEATING UP * -13.5 °C * 12.5 m/s ▲ ▼ -19.5 °C * 10.8 m/s Minimalwert(e) löschen PEAK VALUE MIN ▲ ▼ -105.6 °C * 14.8 m/s Maximalwert(e) löschen PEAK VALUE MAX -13.5 °C * ▲...

  • Seite 52: Konfigurieren (Configuration)

    Strömungsmesser FC01-CC 5 Konfigurieren (Menüpunkt: CONFIGURATION) Das Menü CONFIGURATION dient dazu, den FC01-CC speziell an seinen Einsatzbereich (Anla - gen gegebenheiten) anzupassen. Während der Konfiguration ist kein Messbetrieb möglich (siehe Anhang 1). Folgende Konfigurationsmöglichkeiten sind vorhanden: 5.1 Messwertaufnehmer-Auswahl (Menüpunkt: SENSOR SELECT) Unter diesem Punkt befinden sich in einem Auswahlmenü...

  • Seite 53: Kundenspezifischer Abgleich (Customer Trim)

    Strömungsmesser FC01-CC 5.3 Kundenspezifischer Abgleich (Menüpunkt: CUSTOMER TRIM) 5.3.1 Zugang zum Untermenü CUSTOMER TRIM Der Zugang zum Abgleichmenü ist nach Beantwortung der Frage CUSTOMER TRIM? mit yes, sowie der Eingabe einer fest hinterlegten dreistelligen Kennzahl ACCES CODE möglich. Hinweis: Einzugebende Kennzahl ACCES CODE ➡ 987 Bei fehlerhafter Eingabe der Kennzahl erfolgt ein Sprung zum nächsten Punkt des Konfigurations menüs.

  • Seite 54: Manueller Abgleichvorgang

    Strömungsmesser FC01-CC Bei gewähltem kalorimetrischen Messkopf wird vor dem 1. Abgleichpunkt die Heizphase, welche durch das Messverfahren bedingt ist, gestartet. Die verbleibende Aufheizzeit wird in Sekunden im Display angezeigt (REST TIME . . sec.). Sobald die Heizphase abgeschlossen ist, beginnt der FC01-CC mit der Abgleichroutine für die eingestellte Strömungsgeschwindigkeit.

  • Seite 55: Speichern Der Kennlinie

    Strömungsmesser FC01-CC Diese Abgleichtemperatur ist, sofern der Abgleich automatisch durchgeführt worden ist, nicht- blinkend dargestellt und kann manuell nicht verändert werden. Wurden die Abgleichdaten manuell vorgegeben, muss an dieser Stelle auch die Abgleich temperatur per Hand eingestellt werden. In diesem Fall wird der Temperaturwert blinkend dargestellt. Anmerkung: ❑...

  • Seite 56: Grenzkontaktkombinationen (Limit Switches)

    Strömungsmesser FC01-CC 5.4 Grenzkontaktkombinationen (Menüpunkt: LIMIT SWITCHES) Der FC01-CC besitzt zwei Grenzkontakte (LS1 und LS2), die im Untermenü LIMIT SWITCHES der oder den zu überwachenden physikalischen Größe(n) zugeordnet werden. Folgende vier Kombinationsmöglichkeiten sind vorhanden: • LS1 → F und LS2 → F Grenzkontakt 1 →...

  • Seite 57: Einheit - Mediumstemperatur (Temp. Unit)

    Strömungsmesser FC01-CC 5.6 Einheit - Mediumstemperatur (Menüpunkt: TEMP. UNIT) Dieses Untermenü dient zur Auswahl der Mediumstemperatureinheit (1. Zeile rechts oben bei kalorimetrischem Messkopf). Folgende Einheiten stehen zur Auswahl: • GRAD CELSIUS [°C] • GRAD FAHRENHEIT [°F] • KELVIN [K] Alle weiteren Eingaben, die die Mediumstemperatur betreffen, (Grenzwert, Analogausgang usw.) beziehen sich auf die hier gewählte Einheit.

  • Seite 58: Analogbalken (Bargraph)

    Strömungsmesser FC01-CC 5.8 Analogbalken (Menüpunkt: BARGRAPH) Der Analogbalken kann speziell an die Wünsche des Anwenders angepasst werden. Im Einzelnen sind hierbei folgende Einstellungen vorzunehmen: • FLOW / TEMP = (Zuordnung „Analogbalken“: Strömungsgeschwindigkeit/ Mediumstemperatur) • ZERO = (Anfangswert des „Analogbalken“) • FS = (Endwert des „Analogbalken“) Unabhängig von der Zuordnung des Analogbalkens wird er immer mit einer Auflösung von 10 Segmenten dargestellt.

  • Seite 59: Rohrdurchmesser (Pipe Size)

    Strömungsmesser FC01-CC 5.9 Rohrdurchmesser (Menüpunkt: PIPE SIZE) Ist als Displayanzeige eine Durchflussmenge/Zeiteinheit oder eine Totalisatorfunktion gewählt, ist die Rohrgröße für die Berechnung der Durchflussmenge notwendig. Dies geschieht durch Eingabe des Innendurchmessers im Untermenü PIPE SIZE. Möglicher Einstellbereich: 10,0 … 999,9 mm. 5.10 Pulsausgang für Totalisator (Menüpunkt: FREQUENCY OUTPUT) In der Ausbaustufe FC01-U1T4 (Transistorausgänge) ist die Ausgabe von frequenzproportionalen Mengenimpulsen möglich.

  • Seite 60: Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: Ana Out Flow)

    Strömungsmesser FC01-CC 5.11 Analogausgang - Strömungsgeschwindigkeit (Menüpunkt: ANA OUT FLOW) Hiermit ist es möglich, den Analogausgang - Strömungsgeschwindigkeit speziell an die Erforder - nisse der Gesamtanlage anzupassen. Folgende Punkte sind hierbei einstellbar: • OFFSET = 0 %/20 % von FS (0/4 … 20 mA, 0/1 … 5 V, 0/2 … 10 V) •...

  • Seite 61: Out Of Range

    Strömungsmesser FC01-CC • ERR. A-OUT TEMP. OUT OF RANGE (Analogausgang Temperatur außerhalb des Messbereiches) • ERR. A-OUT TEMP. ZERO ≥ FS (Anfangswert ≥ Endwert bei Analogausgang Temperatur) • ERR. BARGRAPH OUT OF RANGE (Balkenwert außerhalb des Messbereiches) • ERR. BARGRAPH ZERO ≥...

  • Seite 62: Übersicht Konfigurationsmenü

    Strömungsmesser FC01-CC 5.14 Übersicht Konfigurationsmenü CONFIGURATION ▲ ▼ Siehe: ▲ ▼ Untermenü CONFIGURATION Sensorauswahl SENSOR SELECT ▲ ▼ CONFIGURATION Untermenü Kundenspez. Abgleich CUSTOMER TRIM ▲ ▼ CONFIGURATION Untermenü GK-Kombination LIMIT SWITCHES ▲ ▼ Untermenü CONFIGURATION Strömungs-Einheit FLOW UNIT ▲ ▼ Untermenü...

  • Seite 63: Übersicht Konfiguration-Untermenüs

    Strömungsmesser FC01-CC 5.15 Übersicht Konfigurations-Untermenüs Conf. SENSOR CODE C1000 SENSOR CODE Conf. SENSOR SELECT SENSOR SELECT Untermenü Sensorauswahl TYPE CALORIM. TYPE TURBINE ▲ ▲ ▼ ▼ oder oder Conf.→ zurück zum Konfigurationsmenü Konfigurieren Seite 55...

  • Seite 64: Übersicht Konfigurations-Untermenü Customer Trim

    Strömungsmesser FC01-CC Übersicht Konfigurations-Untermenü CUSTOMER TRIM Kundenspez. Abgleich ▲ ▼ oder CUSTOMER TRIM? M ➞ yes ▲ or ▼ ➞ no ▲ ▼ oder ACCESS CODE Kennzahl CODE = … einstellen nein Kennzahl OK? CHARACTERISTICS M ➞ old ▲ or ▼ ➞ new ▲...
  • Seite 65 Strömungsmesser FC01-CC Konfigurieren Seite 57...
  • Seite 66 Strömungsmesser FC01-CC Seite 58 Konfigurieren...

  • Seite 67: Parametrieren (Menüpunkt: Parameters)

    Strömungsmesser FC01-CC 6 Parametrieren (Menüpunkt: PARAMETERS) Nachdem der FC01-CC seiner Anwendung entsprechend konfiguriert wurde (Konfigurations - menü), besteht die Möglichkeit Parameter (z.B. Grenzwerte) einzustellen. Während der Parametrierung ist kein Messbetrieb möglich (siehe Anhang 1). Folgende Parameter können im Menü Parametrierung festgelegt werden: 6.1 Messzeit (Menüpunkt: MEAS.

  • Seite 68: Grenzkontakt 2 Ein-/Ausschaltwert (Ls2 On, Ls2 Off)

    Strömungsmesser FC01-CC Beispiel für ON: FC01-CC mit Relaisausgängen (Option R2): • LIM1 - LIM1COM = geschlossen /LIM1 - LIM1COM = offen FC01-CC mit Transistorausgängen (Option T4): • LIM1E - LIM1C = geschaltet Beispiel 2: Einschaltwert ist größer als Ausschaltwert Ausschaltwert Einschaltwert Messwert (Strömung/Temperatur)

  • Seite 69: Verlassen Des Parametrierungsmenüs

    Strömungsmesser FC01-CC 6.5 Verlassen des Parametrierungsmenüs Soll das Parametrierungsmenü verlassen werden, führt der Controller eine Plausibilitätsprüfung der eingegebenen Daten durch. Wird bei dieser Überprüfung keine Unstimmigkeit festgestellt, wird das im Klartext angezeigt (PARAMETERS OK!) und das Menü kann durch Drücken der Taste MODE verlassen werden.

  • Seite 70: Übersicht Parametrierungsmenü

    Strömungsmesser FC01-CC 6.6 Übersicht Parametrierungsmenü PARAMETERS ▲ ▼ PARAMETERS MEAS. TIME = 3 sec PARAMETERS LS1 ON = 1.24 m/s PARAMETERS LS1 OFF = 1.50 m/s PARAMETERS LS2 ON = 73.0 °C PARAMETERS LS2 OFF = 68.5 °C PARAMETERS FLOWSCALE 1.12 END OF PARAM.? M→yes ▲...

  • Seite 71: Technische Umsetzung Der Anwenderkalibrierung

    Strömungsmesser FC01-CC 7 Technische Umsetzung der Anwenderkalibrierung Eine Neukurve kann mit Hilfe des FC01-CC streckenabhängig ermittelt oder als theoretische Kurve eingegeben und gespeichert werden. 7.1 Berechnungsverfahren Zwischen den Stützpunkten wird linear interpoliert. Dies gilt sowohl für die Geschwin digkeits - werte, als auch für die zuzuordnenden Stellgrößen, d.

  • Seite 72: Zuordnungstabelle - Medium/Strömungsgeschwindigkeit/Temperaturdifferenz

    Strömungsmesser FC01-CC Anmerkung: ❑ Das Messverfahren erfordert eine gleichmäßige Stoffverteilung/Durchmischung. Phasen - folgen sind nur von übergeordneten Systemen detektierbar. Die Korngrößen von Stoffen der Klasse 2 dürfen 2 mm nicht überschreiten. Medium: Strömungsgeschwindigkeit: Δϑ Temperaturdifferenz: Masse: spez. Wärme: ρ Dichte: Zuordnungstabelle - Medium / Strömungsgeschwindigkeit / Temperaturdifferenz Δϑ...

  • Seite 73: Zuordnungsgrafik - Medium/Strömungsgeschwindigkeit/Temperaturdifferenz

    Strömungsmesser FC01-CC Δϑ [°C] Klasse/Medium Chem. V [m/s] [g/dm c [cal/g °C] Zeichen 0 °C, 1 bar 20 °C, 1 bar Klasse 3 4 °C 20 °C a: Leitungswasser Reinstwasser Meerwasser 1,03 b: Wasser/Glykol 10,5 (1:1 … 2,5:1) c: Öle: Esso Schneidöl DN38 0,874 (20 °C)

  • Seite 74: Stützpunktauswahl

    Strömungsmesser FC01-CC 7.2.2 Stützpunktauswahl - Anzahl und Lage Die Zahl der Stützpunkte kann zwischen 2 und 20 betragen. Die Stützpunkte werden beim Abgleich von „oben nach unten“ angefahren. Dies gewährleistet, dass der Anwender beim Abgleich die noch verfügbare Anzahl der Stützpunkte an der ange- zeigten Stützpunktnummer erkennt.

  • Seite 75: Nullpunkt, Richtungsdiskriminierung Und Oberer Kennlinienwert

    Strömungsmesser FC01-CC 7.2.4 Nullpunkt, Richtungsdiskriminierung und oberer Kennlinienwert Der Kennliniennullpunkt und der Strömungsnullpunkt müssen nicht identisch sein. Liegt der Kennliniennullpunkt - unterster Abgleichpunkt - oberhalb des Strömungsnullpunktes, so wird die Kennlinie um 10 % MBE linear nach unten extrapoliert, so dass ein erweiterter Funktionsbereich für den FC01-CC entsteht.

  • Seite 76: Altkurve

    Strömungsmesser FC01-CC 7.2.5.2 Altkurve In dieser Betriebsart können Korrekturen an jedem einzelnen Abgleichpunkt vorgenommen wer- den, ohne den Bestand der restlichen Altdaten zu gefährden. Die Änderungen werden durch die allgemeinen Abgleichbedingungen begrenzt. Dies bedeutet, dass die einem Abgleichpunkt zugeordneten Werte nie größer als die dem darüber liegenden, bzw.

  • Seite 77: Ermittlung Eines Neuen T-Wertes

    Strömungsmesser FC01-CC Folgende Größen werden festgehalten: T2 = . . . , . °C obere Mediumsabgleichtemperatur = ..Digits Stellgröße bei T2 Der T-Wert errechnet sich wie folgt: T = 50 + (Y ) / (T2 - T1) Der so ermittelte T-Wert wird im Konfigurationsmenü...

  • Seite 78: Kennlinienerweiterung

    Strömungsmesser FC01-CC 7.2.7 Kennlinienerweiterung Die Kennlinie kann jederzeit nach oben erweitert werden, wenn die Temperaturdifferenz so gewählt wurde, dass ausreichend Leistungsreserven vorhanden sind, was in der Regel aufgrund des flachen Verlaufs der Kennlinie bei höheren Geschwindigkeiten gegeben ist. Anmerkung: ❑ Bei der Aufnahme einer Kennlinie deren spätere Erweiterung geplant ist, sollte man eine entsprechende Reserve (Auswahl der Temperaturdifferenz 7.2.1) des Heizstromes berück- sichtigen.

  • Seite 79: Fehlerbilder

    Strömungsmesser FC01-CC 8 Fehlerbilder 8.1 Test und Diagnose Das Gerät ist mit umfangreichen Test- und Diagnosefunktionen ausgestattet. Alle gefundenen Fehler werden im Display mit der entsprechenden Fehlernummer angezeigt (z.B. ERROR 10). Ist der FC01-CC mit der Option T4 ( = 4 Transistorausgänge) ausgestattet, wird zusätzlich der Ausgang ERROR gesetzt Die Funktionen lassen sich in drei Prioritätsgruppen unterteilen.

  • Seite 80: Prioritätsgruppe Iii

    Strömungsmesser FC01-CC 8.2 Mögliche Fehler Unabhängig von der Prioritätsgruppe werden alle gefundenen Fehler mit der entsprechenden Fehlernummer angezeigt. Um die Inbetriebnahme zu erleichtern, wird der zuletzt aufgetretene Fehler nullspannungssicher gespeichert. Dieser gespeicherte Fehler kann jederzeit im Hauptmenü abgerufen und gelöscht werden.
  • Seite 81 Strömungsmesser FC01-CC Prioritätsgruppe III Fehler Ursachen Abhilfe Nr. 20 Mediumstemperatur zu niedrig Nr. 30 Anzeigebereich für Strömungs- geschwindigkeit überschritten Nr. 31 Messbereich für Strömungs geschwindigkeit unterschritten (V < (1. Abgleichpunkt - 10 %)) Nr. 60 Zuweisung Menge pro Impuls zu klein* Nr.

  • Seite 82: Technische Daten

    Strömungsmesser FC01-CC 9 Technische Daten 9.1 Umgebungsbedingungen Aufschnappgehäuse Feldgehäuse Fronteinbaugehäuse Lagertemperatur: -20 … 70 °C -20 … 70 °C -20 … 70 °C Umgebungstemperatur bei Betrieb: * 10 … 50 °C ** 10 … 50 °C 10 … 50 °C Schutzart: IP20 IP65...

  • Seite 83: Analogausgänge

    Strömungsmesser FC01-CC Einschaltstoßstrom: = typ. 3 A (20 µs) Abschaltstrom: = typ. 0,75 A kipp Nennleistungsaufnahme: = 4,1 W (kalorimetrischer Messkopf, Strömung Null) Spannungsausgänge = 4,8 W (kalorimetrischer Messkopf, max. Strömung (MB-Ende)) Spannungsausgänge = 2,6 W (Flügelradaufnehmer) Spannungsausgänge Versorgungseingang - Zentralelektronik ≥ DC 500 V Isolationsspannung: 9.3 Analogausgänge Die Analogausgänge sind sowohl untereinander als auch gegenüber der FC01-CC...

  • Seite 84: Spannungsausgang V1 - 5 V Fs

    Strömungsmesser FC01-CC Der Ausgang ist gegen Verpolung geschützt. Isolationsspannung: Analogausgang - Analogausgang DC 500 V Analogausgang - Zentralelektronik DC 500 V 9.3.1 Spannungsausgang V1 - 5 V FS Signalspannungshub: = 0 V (1 V) bis 5 V ± 2 % FS Max.

  • Seite 85: Meldeausgänge

    Strömungsmesser FC01-CC 9.4 Meldeausgänge Die Meldeausgänge sind sowohl untereinander als auch gegenüber der FC01-CC Elektronik galvanisch getrennt. 9.4.1 Relaisausgänge R2 (DC oder AC) Steckerbelegung: Signalname Stecker XAH Limit Switch 1 / Schirm Limit Switch 1 / Schließer Limit Switch 1 / Gemeinsamer Limit Switch 1 / Öffner Limit Switch 2 / Schirm Limit Switch 2 / Schließer...

  • Seite 86: Transistorausgänge (Dc)

    Strömungsmesser FC01-CC 9.4.2 Transistorausgänge (DC) Steckerbelegung: Signalname Stecker XAH Polarität / ERROR Emitter / ERROR Collector / BUSY / PULSE Emitter / BUSY / PULSE Collector Limit Switch 2 Emitter Limit Switch 2 Collector Limit Switch 1 Emitter Limit Switch 1 Collector Spannungspegel Low Pegel - aktiv: <...

  • Seite 87: Messtechnische Daten

    Strömungsmesser FC01-CC 9.5 Messtechnische Daten 9.5.1 FC01-CC mit kalorimetrischen Messköpfen Strömungsgeschwindigkeitsmessung: Ein Messbetrieb ist möglich bis zu den im Funktionsbereich gegebenen Durchflussraten. Die angegebene Messgenauigkeit wird jedoch nicht mehr garantiert. Die Angabe über die Repro - duzierbarkeit bleibt gültig. Medium: Wasser Luft Messbereich:...

  • Seite 88: Kalorimetrische Messköpfe Für Fc01-Cc / Auswahltabelle

    Strömungsmesser FC01-CC Seite 80 Technische Daten...

  • Seite 89: Fc01-Cc Mit Flügelradaufnehmer

    Strömungsmesser FC01-CC 9.5.3 FC01-CC mit Flügelradaufnehmer Strömungsgeschwindigkeitsmessung: Medium: Luft Wasser Messbereich: 1 … 20 m/s 0,1 … 5 m/s Genauigkeit: ±1 % MBE * ±3 % MW ** ±1 % MBE * ±3 % MW ** Reproduzierbarkeit: 0,5 % MW ** 0,5 % MW ** (5 % MBE bis 100 % MBE) 9.5.4 Flügelradaufnehmer für FC01-CC / Auswahltabelle...

  • Seite 90: Sensorinterface

    Strömungsmesser FC01-CC 9.6 Sensorinterface 9.6.1 Elektrische Daten des Terminals für kalorimetrische Messköpfe Terminal Mnemonik Daten XSK1 R(HEIZ)-LO Funktion: Anschluss für neg. Pol des Heizelementes Drain-Ausgang des Heizstromreglers Max. Sink-Strom: I = 88 mA sink Spannungsfestigkeit: -0,5 V … +20 V DC XSK2 R(HEIZ)-HI Funktion: Anschluss für pos.

  • Seite 91: Elektrische Daten Des Terminals Für Flügelradaufnehmer

    Strömungsmesser FC01-CC 9.6.2 Elektrische Daten des Terminals für Flügelradaufnehmer Terminal Mnemonik Daten XSF1 UBFR Funktion: Versorgungsspannung für Flügelradaufnehmer mit integriertem Verstärker Ausgangsspannung: U = 5 V DC ±4 % Source-Impedanz: R = 1,3 kΩ source Spannungsfestigkeit: -7,5 V … +17,5 V DC XSF2 FRIN Funktion: Anschluss für Ausgangssignal der...

  • Seite 92: Beispiele

    Strömungsmesser FC01-CC 11 Beispiele 11.1 Beispiel 1: Kalorimetrischer Messkopf - Medium Wasser - Neukurve Aufgabenstellung Zur Regelung in einem Wasserkühlkreislauf soll ein FC01-CC mit kalorimetrischem Messkopf eingesetzt werden. Die zu messende bzw. zu regelnde Strömungsgeschwindigkeit liegt im Bereich von 0,00 m/s … 1,80 m/s bei einer konstanten Mediumstemperatur von ca.
  • Seite 93 Strömungsmesser FC01-CC Abgleichpunkt V [m/s] 1,80 1,60 1,40 1,20 1,00 0,80 0,60 0,40 0,20 0,00 Nachdem der Abgleichpunkt 10 mit 1,80 m/s eingestellt wurde, und die Strömungsgeschwin - digkeit auch tatsächlich entsprechend reguliert wurde, wird der automatische Abgleich durch ▲ ▲...
  • Seite 94 Strömungsmesser FC01-CC V [m/s] Abgleichpunkt 1,80 35400 1,60 35267 1,40 35158 1,20 35063 1,00 34890 34668 0,80 0,60 34347 0,40 33846 0,20 32957 0,00 24635 Bevor das Untermenü verlassen wird, werden die Abgleichdaten durch Drücken der Taste MODE dauerhaft gespeichert. Überprüfung der Lösung Um die ermittelte Kennlinie zu überprüfen, wird die Strömungsgeschwindigkeit nochmals auf die einzelnen Abgleichpunkte eingestellt und, mit den angezeigten Werten des FC01-CC, im...
  • Seite 95 Strömungsmesser FC01-CC Korrektur einer Kennlinie Zur Korrektur einer kundenspezifischen Kennlinie wird, wie bei der Ermittlung der Kurve, in das Menü CUSTOMER TRIM verzweigt. Die Frage nach der CHARACTERISTIC wird mit old beantwortet, da die abgelegte Kennlinie im wesentlichen erhalten bleibt und nur der Punkt 10 korrigiert wird. Alle weiteren Daten (Abgleichpunkte, Temperaturdifferenz) bleiben unverändert und werden mit der Taste MODE übernommen.
  • Seite 96 Strömungsmesser FC01-CC Erweiterung einer Kennlinie Wie unter Punkt 7.2.7 beschrieben, besteht die Möglichkeit eine bestehende Kennlinie nach oben zu erweitern. In dem Applikationsbeispiel 1 soll der Strömungsgeschwindigkeitsbereich um 0,30 m/s erweitert werden. Das bedeutet, dass noch zwei zusätzliche Abgleichpunkte nötig sind, bei 1,95 m/s sowie bei 2,10 m/s.
  • Seite 97 Strömungsmesser FC01-CC Die weiteren Eingaben sind wie unter „Umsetzung des Lösungsansatzes“ beschrieben, vorzu- nehmen. → CHARACTERISTIC → NUMBER OF TRIM POINTS → TEMPERATURE DIFFERENCE Die Daten für die Kennlinie werden der letzten Tabelle (Seite 86) entnommen und entsprechend am FC01-CC eingestellt. Dem Abgleichpunkt 12 wird die Strömungsgeschwindigkeit 2,10 m/s zugewiesen.

  • Seite 98: Beispiel 2: Flügelrad - Medium Luft - Neukurve - Kurve Nach Herstellerkennlinie

    Strömungsmesser FC01-CC 11.2 Beispiel 2: Flügelrad - Medium Luft - Neukurve - Kurve nach Herstellerkennlinie - theoretische Kennlinie Aufgabenstellung Es soll die Strömungsgeschwindigkeit der Luft in einem Reaktionsbehälter gemessen werden. In der Zuflussleitung, in der das Flügelrad sitzt, herrscht die doppelte Strömungsgeschwindigkeit wie im Reaktionsbehälter.
  • Seite 99 Strömungsmesser FC01-CC Die Vorbelegung ist nachfolgender Tabelle zu entnehmen. [m/s] F [Hz] [m/s] 3368 3048 2676 2342 1966 1609 1258 - Strömungsgeschwindigkeit am Flügelrad - Ausgangsfrequenz des Flügelrades SP - Stützpunkte - anzuzeigende Geschwindigkeit in Reaktionsbehälter Verfügbarer Anzeigebereich 0 bis 11 m/s Stützpunktzahl 8 Umsetzung des Lösungsansatzes Alle zur Umsetzung des Lösungsansatzes notwendigen Eingaben an den FC01-CC erfolgen im...
  • Seite 100 Strömungsmesser FC01-CC Die Eingabe von Kennlinien erfolgt immer Top Down und dem obersten Stützpunkt wird die höchste Geschwindigkeit zugeordnet. Alle weiteren Punkte und Geschwindigkeiten sind in fal- lender Reihe zuzuordnen. In der zweiten Zeile blinkt nun ..m/s. Dies bedeutet, dass dem Stützpunkt 8 zugehöriger Geschwindigkeitswert 10 m/s eingegeben werden kann.

  • Seite 101: Beispiel 3: Flügelrad - Medium Luft - Neukurve - Kurve Nach Referenzgerät

    Strömungsmesser FC01-CC 11.3 Beispiel 3: Flügelrad - Medium Luft - Neukurve - Kurve nach Referenzgerät Aufgabenstellung In einem Lüftungssystem soll nachträglich der Abluftstrom an die Außenwelt gemessen werden. An der einzig möglichen Einbaustelle sind allerdings die vorgeschriebenen Ein- und Auslaufstrecken nicht einzuhalten.
  • Seite 102 Strömungsmesser FC01-CC Die Stützpunktverteilung erfolgt mit unterschiedlicher Verteilungsdichte aufgrund der unterschied- lichen Anforderungen an die Kennlinie in verschiedenen Bereichen. Bereich 1: Überwachungsbereich für V < 2 m/s Bereich 2: Messbereich mit definierten Genauigkeitsanforderungen 5 bis 12 m/s Bereich 3: Spitzengeschwindigkeitsbereich ohne Genauigkeitsangabe. Den Bereich 1 kann man mit einem Stützpunkt bei ca.
  • Seite 103 Strömungsmesser FC01-CC Die nächste Frage nach der Art der Kennlinie - CHARACTERISTICS - wird, durch Betätigen der ▲ ▼ Taste UP oder DOWN mit new beantwortet. ▲ ▲ + ▼ ▼ Mit Hilfe Tasten UP und DOWN = stellt man im Display NUMBER OF TRIM POINTS = die im Lösungsansatz festgelegte Stützpunktzahl SP = 12 ein.
  • Seite 104 Strömungsmesser FC01-CC Die Prozedur wird bis zum Trimmpunkt 1 wiederholt. Das CUSTOMER TRIM Untermenü wird über END! STORE DATA? M = YES verlassen. Somit ist sichergestellt, dass die Kennliniendaten spannungsausfallsicher abgespeichert wer- den, und für den normalen Messbetrieb verfügbar sind. Im Hauptzweig des Konfigurationsmenüs, wo man sich jetzt befindet, können alle weiteren Festlegungen für die Arbeit des Gerätes, wie bei Standard FC01 getroffen werden.

  • Seite 105: Beispiel 4: Stützpunktverteilung

    Strömungsmesser FC01-CC 11.4 Beispiel 4: Stützpunktverteilung Aufgabenstellung Es soll in Luft bei einer max. Strömungsgeschwindigkeit von 25 m/s mit einem kalorimetrischen Messkopf gemessen werden. Der Messbereichsanfang liegt bei 0 m/s. Als Referenz dient eine geeichte kalorimetrische Messstrecke. Das zugehörige Messgerät zeigt die Strömungsgeschwindigkeit in m/s an. Der Messbereich des Referenzgerätes ist von 1 m/s bis 40 m/s spezifiziert, der Messfehler ist mit 1% vom Messwert festgelegt.
  • Seite 106 Strömungsmesser FC01-CC [m/s] SP Nr. V [m/s] 25,00 25,00 gesetzt auf den MB Endwert 2,19 21,31 23,33 2,03 20,20 21,66 1,88 18,87 20,00 1,72 17,33 18,33 1,56 15,58 16,66 1,41 13,67 15,00 1,25 11,62 13,33 1,09 9,51 11,66 0,94 8,41 10,00 0,78 5,42...

  • Seite 107: Index

    Strömungsmesser FC01-CC Index Seite Abgleichverfahren ........... . . 63, 66 ACCES CODE .
  • Seite 108 Strömungsmesser FC01-CC kalorimetrische Messköpfe ......... 4, 9, 44, 80 Konfigurieren .
  • Seite 109 Strömungsmesser FC01-CC Sensoradapter TP-........... . 15, 80 Stromversorgung .
  • Seite 110 Strömungsmesser FC01-CC...

  • Seite 111: Anhang 1

    Strömungsmesser FC01-CC Anhang 1...
  • Seite 112 Strömungsmesser FC01-CC...
  • Seite 113 Strömungsmesser FC01-CC...
  • Seite 114 Strömungsmesser FC01-CC...
  • Seite 115 Strömungsmesser FC01-CC Anhang 2 - Übersicht Menüstruktur FC01-CC (Bediendialog) POWER ON! HEATING UP * LS1 → F / LS2 → F CUSTOMER TRIM TYPE CALORIM. ▲ + ▼ summierte Menge LS1 → T / LS2 → F Kap. 5.3 12.5 m/s -13.5°C * TYPE TURBINE LÖSCHEN LS1 →...

Inhaltsverzeichnis
