2.2.2 Montagehinweise
Der Messkopf kann in beliebiger radialer Lage eingebaut werden. Kann auch schräg (max. ±25°)
angeströmt werden.
2.2.2.1 Einbauort in der Rohrleitung
●
Messkopf nur in gerade Leitungen einbauen und ausreichend Abstand (min. 1 m) zu
Querschnittsänderungen und Rohrbögen einhalten.
●
Der Flügelradaufnehmer soll in dem gegen Schrägströmung unempfindlichen Bereich
(Bild 18) ausgerichtet sein. Dies ist der Fall, wenn die Schlüsselansatzflächen (S) parallel
zur Rohrleitung (Strömungsrichtung) stehen.
Seite 24
Strömungsmesser FC01-CC
Rohr
Flügelrad-
messwertaufnehmer
S

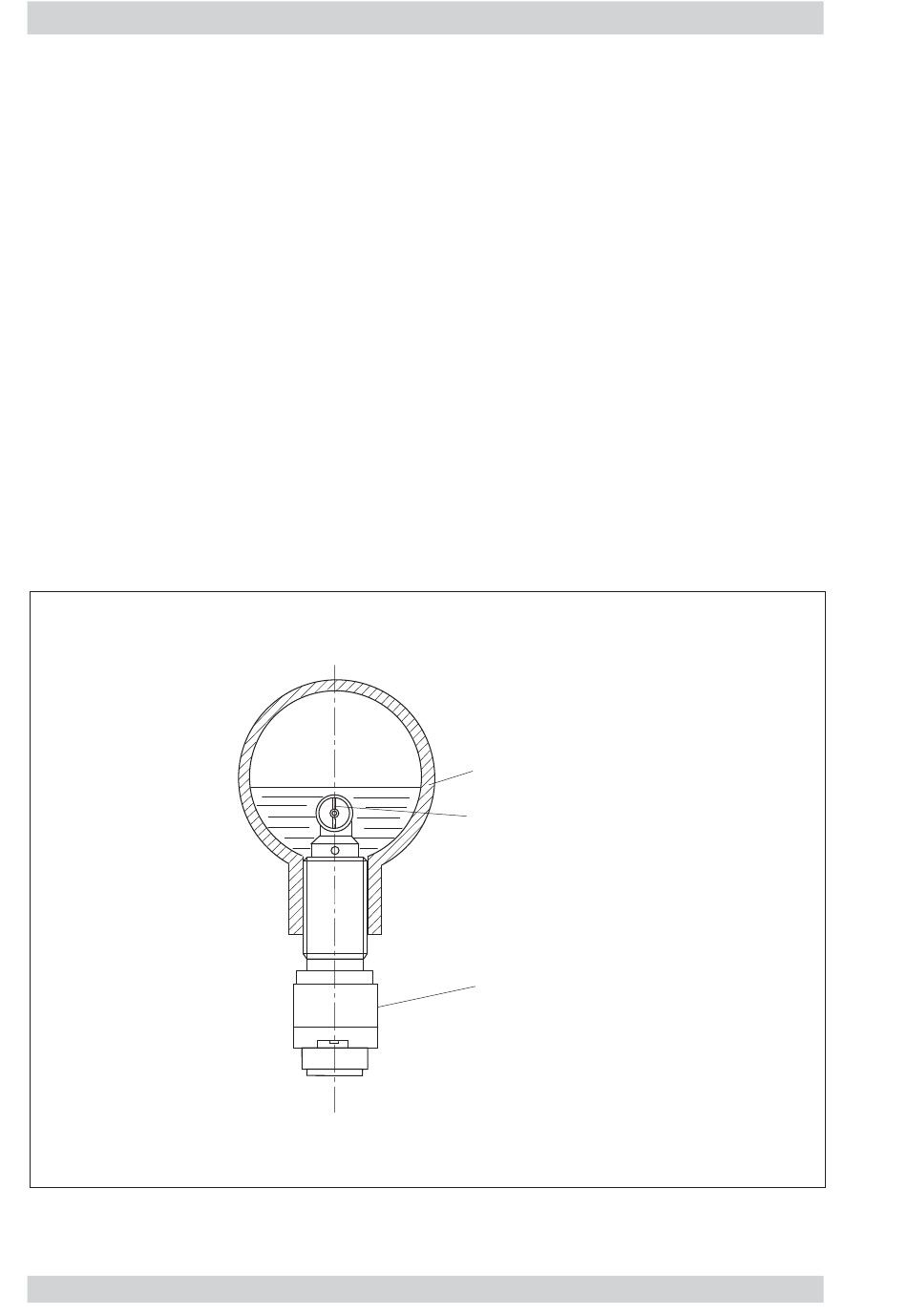

Bild 17
Installation
