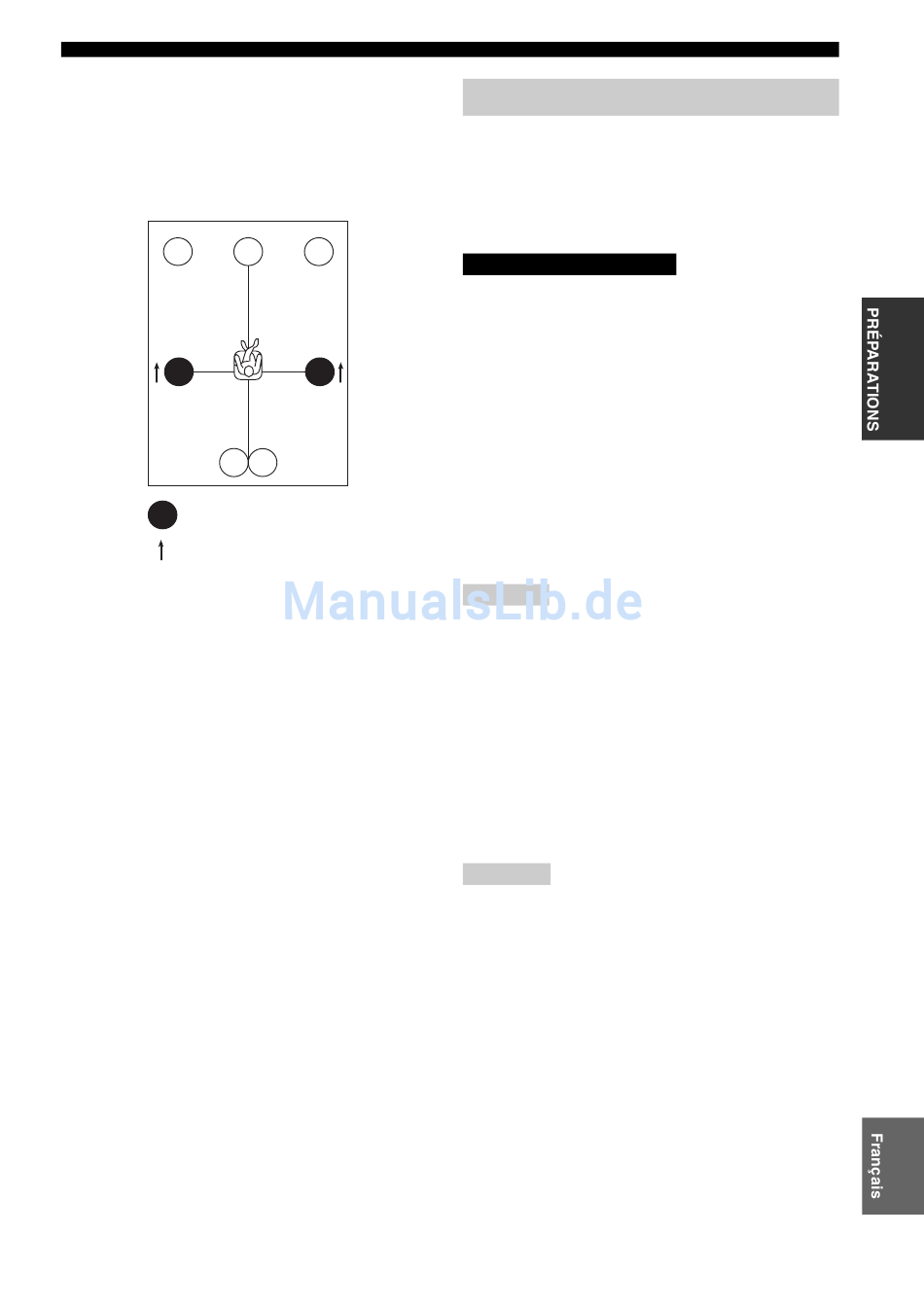

■ Disposition des enceintes dipôles
Des enceintes dipôles ou des enceintes à rayonnement
direct peuvent être utilisées pour restituer l'ambiance
THX. Si vous optez pour des enceintes dipôles, veillez à
ce que les enceintes d'ambiance et les enceintes arrière
d'ambiance soient placées comme le montre l'illustration
ci-dessous.
FL
SL
SBL
: Enceinte dipôle
: Sens de la phase de l'enceinte dipôle
FR
C
SR
SBR

Raccordements des enceintes

Assurez-vous que la voie gauche (L), la voie droite (R) et
les pôles "+" (rouge) et "–" (noir) sont convenablement
reliés. Si le raccordement est erroné, aucun son n'est émis
par l'enceinte, et si la polarité de la connexion est
incorrecte, les sons manquent de naturel et de
composantes graves.
AVERTISSEMENT
• Si vous utilisez ces enceintes dont l'impédance est égale à 6
Ohms, veillez à régler cet appareil pour 6 Ohms avant de le
mettre en service (voir page 31). Si les enceintes ont une
impédance de 8 Ohms, n'apportez aucune modification à la
valeur initiale de l'impédance des enceintes telle que connue de
cet appareil.
• Avant de raccorder les enceintes, assurez-vous que la fiche du
cordon d'alimentation de cet appareil est débranchée au niveau
de la prise secteur.
• Faites en sorte que la partie dénudée d'un conducteur du câble
d'enceinte ne puisse pas venir en contact avec la partie dénudée
de l'autre conducteur, ni avec une pièce métallique de cet
appareil. Ce contact pourrait endommager l'appareil ou les
enceintes.
• Utilisez des enceintes à blindage magnétique. Si malgré cela,
vous constatez un brouillage du moniteur, éloignez les enceintes.
Remarque
Un câble d'enceinte comporte deux conducteurs isolés placés
côte à côte. Un des conducteurs a une couleur ou un marquage
(ruban, rainure, dentelure) qui le distingue de l'autre. Reliez le
conducteur repéré (rainure, etc.) à la borne "+" (rouge) de cet
appareil et de l'enceinte. Reliez l'autre conducteur (non repéré)
aux bornes "–" (noires).
■ Raccordement aux prises d'enceintes
Prises FRONT
Reliez un ou deux jeux d'enceintes à ces prises. Si vous ne
disposez que d'un jeu d'enceintes, vous pouvez
indifféremment le relier aux prises FRONT A ou B.
Remarque
Le modèle destiné au Canada ne peut pas fournir simultanément
des signaux à destination de deux jeux d'enceintes.
Prises CENTER
Ces prises sont destinées à l'enceinte centrale.
Prises SURROUND ZONE 2(3)
Ces prises sont destinées aux enceintes d'ambiance.
Prise SUBWOOFER
Cette prise est destinée à un caisson de graves actif tel que
YAMAHA Active Servo Processing Subwoofer System.
Prises SURROUND BACK
Ces prises sont destinées aux enceintes arrière
d'ambiance. Si votre installation ne comporte qu'une
seule enceinte arrière d'ambiance, vous devez la relier aux
bornes de gauche (L).
RACCORDEMENTS
15
