ANSLUTNINGAR
■ Videouttag
Denna enhet har fyra typer av videouttag (sammansatt, komponent, S-video och HDMI). Vilken typ av anslutning som
ska göras beror på vilka ingångar som finns på din monitor (tv). När Conversion är inställt på On (se sid. 81), kan analoga
videosignaler som matas in via VIDEO-, S VIDEO- och COMPONENT VIDEO-ingångarna matas ut via VIDEO-, S
VIDEO- och COMPONENT VIDEO-utgångarna omväxlande. Dessutom, när Conversion är inställt på On (se sid. 81)
och HDMI Up-Scaling är inställt på On (se sid. 81), kan analoga videosignaler som matas in via VIDEO-,
S VIDEO- och COMPONENT VIDEO-ingångarna uppkonverteras digitalt och matas ut via HDMI OUT-utgången.
VIDEO-uttag
För vanliga sammansatta videosignaler.
S VIDEO-uttag
För S-video signaler, uppdelade i videosignaler för
ljustäthet (Y) och färg (C) för att uppnå färgåtergivning av
högre kvalitet.

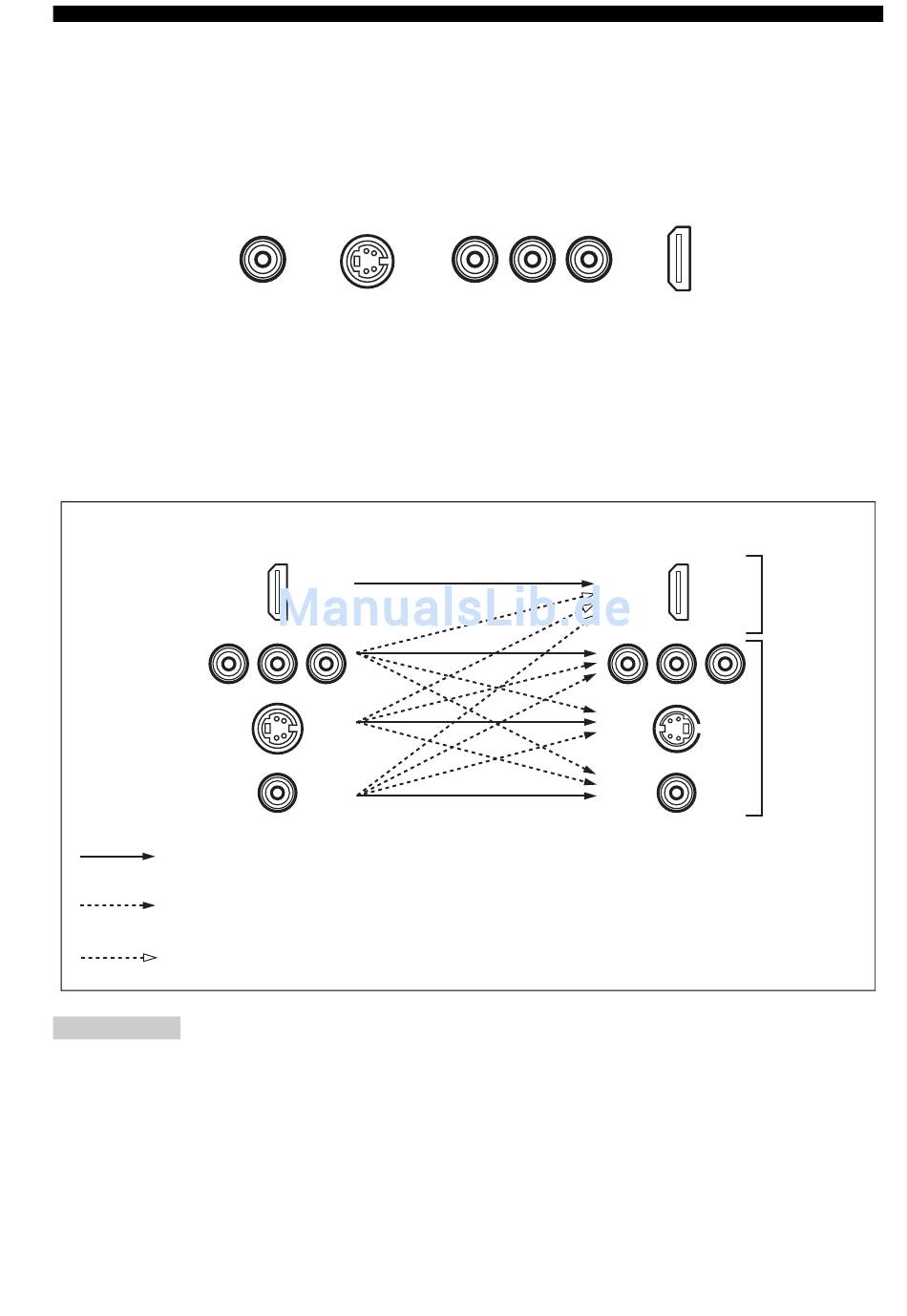

■ Videosignalflöde för MONITOR OUT
HDMI
COMPONENT
VIDEO
S VIDEO
VIDEO
Igenom
Component I/P (se sid. 81) endast när Conversion är inställt på On (se sid. 81)
HDMI Up-Scaling (se sid. 81) endast när Conversion är inställt på On (se sid. 81)
Anmärkningar
• Analoga videosignaler som matas ut via utgångarna COMPONENT VIDEO kan omsammanflätas från 480i (NTSC) eller 576i (PAL)
till 480p (NTSC) eller 576p (PAL). Ställ in Component I/P på On i Manual Setup för att aktivera denna funktion (se sid. 81).
• Analoga videosignaler som matas in via ingångarna COMPONENT VIDEO och matas ut via utgångarna S VIDEO eller VIDEO kan
inte omvandlas till 480p (NTSC) eller 576p (PAL)/1080i/720p.
• Analoga videosignaler som matas ut via utgången HDMI kan uppskalas till 480p/1080i/720p.
• När analoga videosignaler matas in via ingångarna COMPONENT VIDEO, S VIDEO och VIDEO, prioriteras insignalerna i följande
ordning. Analoga videosignaler som matas in via ingångarna COMPONENT VIDEO har högsta prioritet.
1. COMPONENT VIDEO
2. S VIDEO
3. VIDEO
22
S VIDEO
VIDEO
Ingång
COMPONENT VIDEO
Y P P
B R
COMPONENT VIDEO-uttag
För komponentsignaler, uppdelade i ljustäthet (Y) och
färgskillnad (P , P ) för att uppnå bästa möjliga
B R
bildkvalitet.
HDMI-uttag
För HDMI digitala videosignaler.
(MONITOR OUT)
HDMI
Utgång
Digital video
Analog video
