RACCORDEMENTS
Informations sur les câbles et les
prises utilisés pour les raccordements
AVERTISSEMENT
Ne reliez aucun appareil à l'alimentation secteur aussi
longtemps que tous les raccordements ne sont pas
terminés.

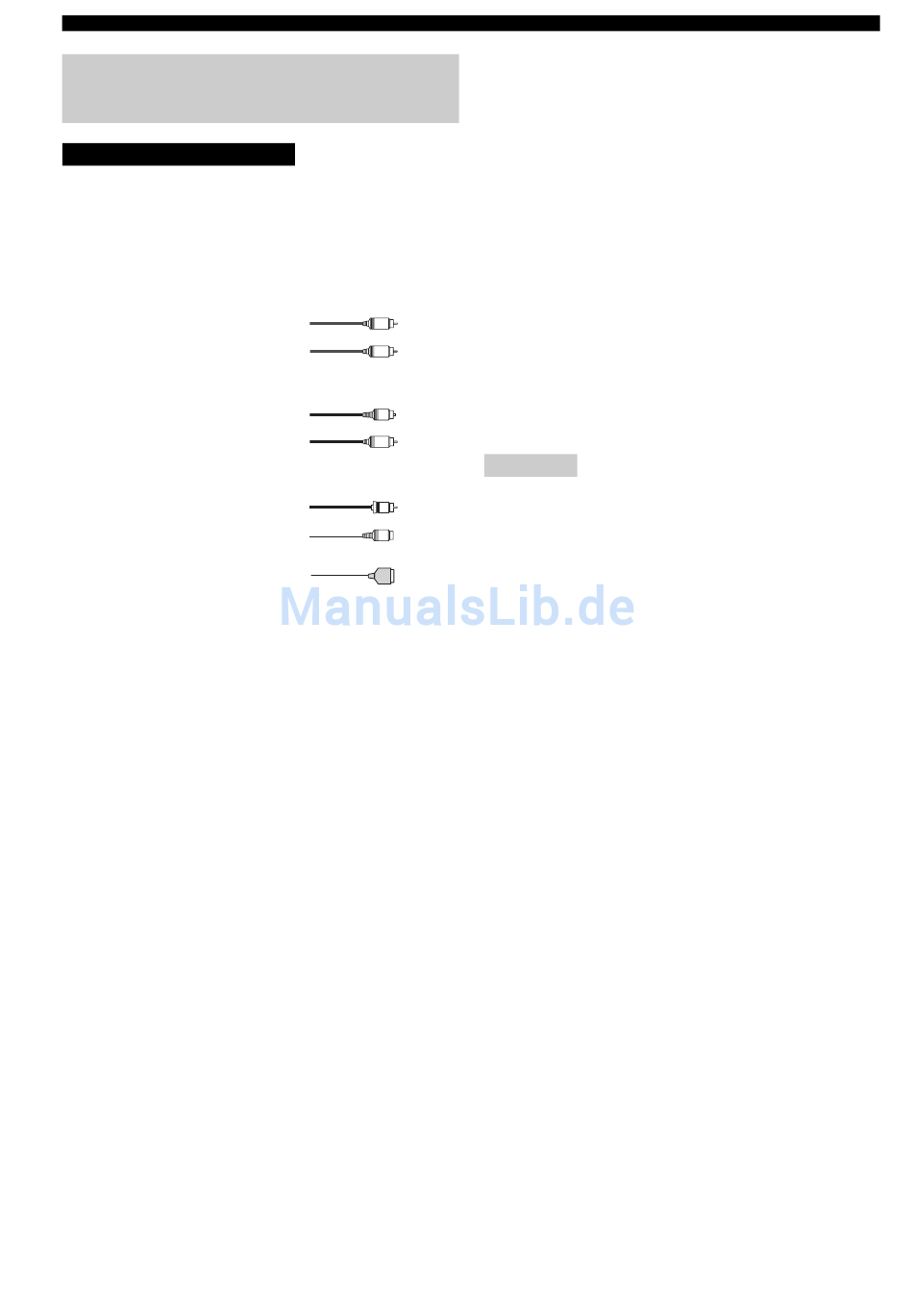

■ Repérage des câbles
Pour les signaux analogiques
câbles analogiques de voie gauche
câbles analogiques de voie droite
Pour les signaux numériques
câbles optiques
câbles coaxiaux
Pour les signaux vidéo
câbles vidéo
câbles S-vidéo
Pour les signaux HDMI
20
■ Prises analogiques
Vous pouvez appliquer sur cet appareil des signaux
analogiques provenant d'un appareil audio, en le reliant
aux prises analogiques au moyen de câbles pourvus de
fiches Cinch. Les fiches rouges doivent être branchées sur
les prises de droite et les fiches noires sur les prises de
gauche.
■ Prises numériques
Cet appareil est équipé de prises numériques, ce qui lui
permet de recevoir directement les signaux transmis par
les câbles coaxiaux ou les câbles à fibres optiques. Vous
pouvez utiliser ces prises pour appliquer à l'appareil les
trains binaires PCM, Dolby Digital et DTS. Lorsque vous
L
raccordez des appareils aux prises COAXIAL et
R
OPTICAL, la priorité est donnée aux signaux transmis par
la prise COAXIAL. Toutes les prises d'entrée numériques
sont compatibles avec les signaux dont la fréquence
O
d'échantillonnage est égale à 96 kHz.
C
Remarque
Cet appareil traite indépendamment les signaux numériques et les
V
signaux analogiques. Cependant les signaux audio transmis aux
prises analogiques ne ressortent que par les prises analogiques
S
OUT (REC). De même les signaux audio transmis aux prises
numériques (OPTICAL ou COAXIAL) ne ressortent que par les
prises DIGITAL OUTPUT.
