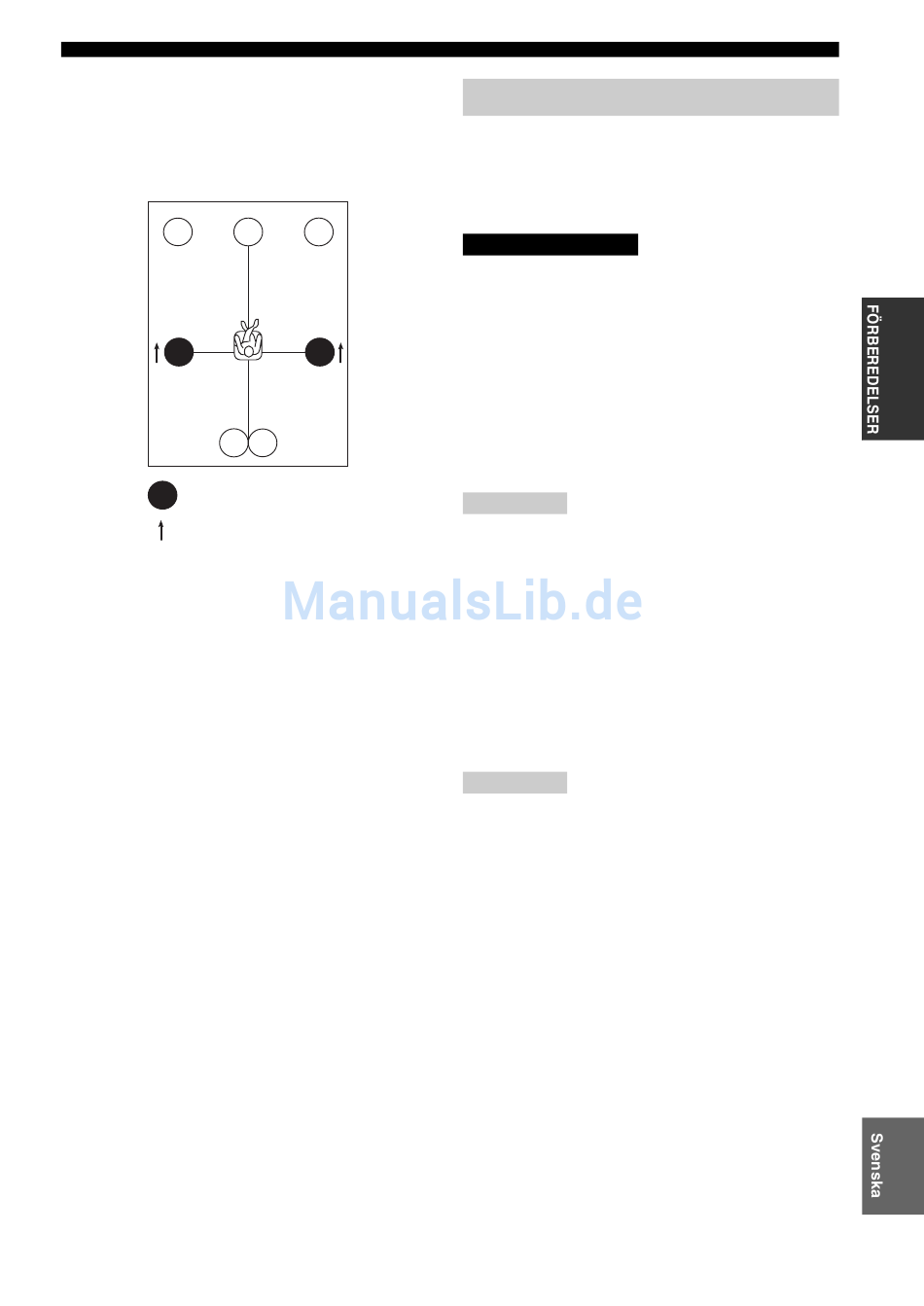

■ Uppställning med di-polära högtalare
Högtalare av antingen di-polär typ eller direktriktad typ
kan användas för THX-surround. Om du har di-polära
högtalare, placera då surroundhögtalarna och de bakre
surroundhögtalarna i enlighet med högtalarplaceringen
nedan.
FL
SL
SBL
: Di-polär högtalare
: Riktning på di-polär högtalarfas
FR
C
SR
SBR
Anslutning av högtalare
Se till att vänster kanal (L), höger kanal (R), "+" (röd) och
"–" (svart) ansluts rätt. Om anslutningarna är felaktiga
hörs inget ljud från högtalarna, och om högtalarnas
polaritet är felaktig kommer ljudet att låta onaturligt och
sakna bas.
OBSERVERA
• Om högtalarna är på 6 ohm, se då till att ställa in
högtalarimpedansen på denna enhet på 6 ohm före användning
(se sid. 31). Om högtalarna är på 8 ohm, så använd receiverns
ursprungliga inställning för högtalarimpedans.
• Kontrollera före anslutning av högtalare att receivern inte är
ansluten till en strömkälla.
• Låt inga frilagda högtalarledningar komma i kontakt med
varandra eller med några metalldelar på denna enhet. Det kan
skada denna enhet och/eller högtalarna.
• Använd magnetiskt avskärmade högtalare. Om denna typ av
högtalare ändå ger upphov till störningar på monitorn, placera
då högtalarna längre bort från monitorn.
Anmärkning
En högtalarkabel består i själva verket av ett par isolerade kablar
som löper sida vid sida. En av kablarna har annorlunda färg eller
form; det kan vara en rand, ett spår eller en upphöjd kant. Anslut
kabeln med ränder (spår etc.) till "+"-kontakterna (röd) på denna
enhet och på högtalaren. Anslut den enfärgade kabeln till "–"-
kontakterna (svart).
■ Anslutning till högtalarkontakterna
FRONT-kontakter
Anslut ett eller två högtalarsystem till dessa kontakter.
Om du använder endast ett högtalarsystem kan det
anslutas till endera FRONT A- eller B-kontakterna.
Anmärkning
Modellen till Kanada kan inte mata ut till två par högtalarsystem
samtidigt.
CENTER-kontakter
Anslut en mitthögtalare till dessa kontakter.
SURROUND ZONE 2(3)-kontakter
Anslut surroundhögtalare till dessa kontakter.
SUBWOOFER-uttag
Anslut en subwoofer med en inbyggd förstärkare, som till
exempel YAMAHA Active Servo Processing Subwoofer
System, till detta uttag.
SURROUND BACK-kontakter
Anslut bakre surroundhögtalare till dessa kontakter.
Om du ansluter endast en bakre surroundhögtalare, ska
den anslutas till de vänstra (L) kontakterna.
