COLLEGAMENTI
Informazioni su cavi e prese usati
per i collegamenti
ATTENZIONE
Non collegare quest'unità o altri componenti ad una presa
di corrente sino a che tutti i collegamenti fra tutti i
componenti del sistema sono stasati completati.

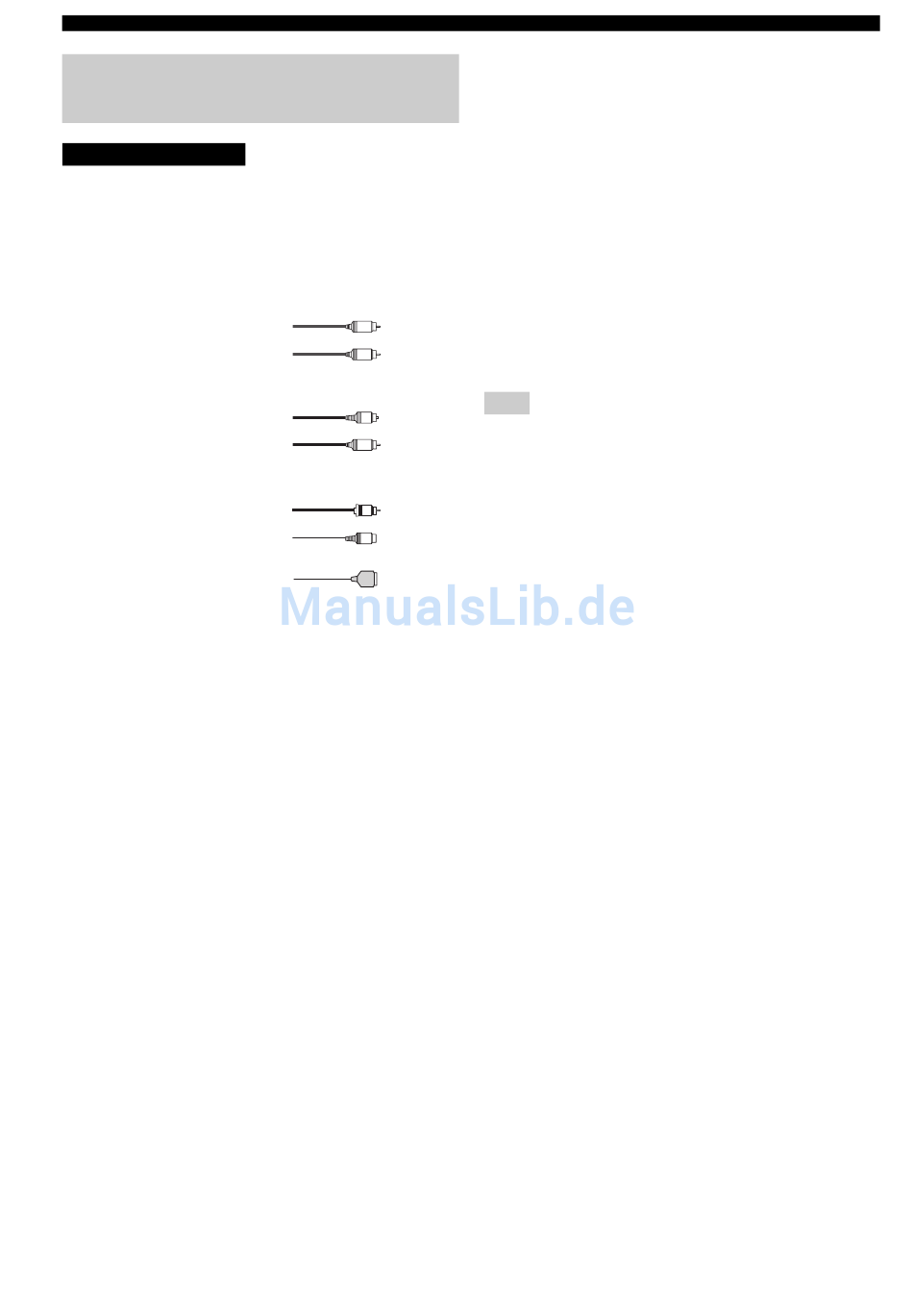

■ Indicazioni dei cavi
Per segnali analogici
cavi analogici di sinistra
cavi analogici di destra
Per segnale digitale
cavi a fibre ottiche
cavi coassiali
Per segnali video
cavi video
cavi S-video
Per segnali HDMI
20

■ Prese analogiche

Collegando cavi audio con spinotto alla prese analogiche
di quest'unità, potete ricevere segnali audio analogici da
un componente audio esterno. Collegare le spine rosse alla
prese di destra e quelle bianche alle prese di sinistra.
■ Prese digitali
Quest'unità ha spinotti digitali per la trasmissione diretta
di segnali digitali attraverso cavi a fibre ottiche o cavi
coassiali. Potete fare uso delle prese digitali per ricevere
segnali PCM, Dolby Digital e bitstream DTS. Se si
collegano componenti sia alle prese COAXIAL che a
quelle OPTICAL, viene data la priorità ai segnali dalla
presa COAXIAL. Tutte le prese di ingresso digitale sono
L
compatibili con segnali da 96 kHz di frequenza di
R
campionamento.
Nota
O
Quest'unità utilizza i segnali digitali ed analogici separatamente.
C
Per questo, i segnali mandati alle prese analogiche vengono
emessi solo dalle prese analogiche OUT (REC). Analogamente, i
segnali mandati alle prese digitali (OPTICAL o COAXIAL)
vengono emessi solo dalle prese DIGITAL OUTPUT.
