■ Jacks de audio
Esta unidad tiene cuatro tipos de jacks de audio (audio analógico, coaxial de audio digital, óptico de audio digital y
HDMI). La conexión depende de la disponibilidad de jacks de audio en sus otros componentes.
Jacks AUDIO
Para señales de audio analógico convencional.
Jacks DIGITAL AUDIO (COAXIAL)
Para señales de audio digital transmitidas por cables
coaxiales digitales.

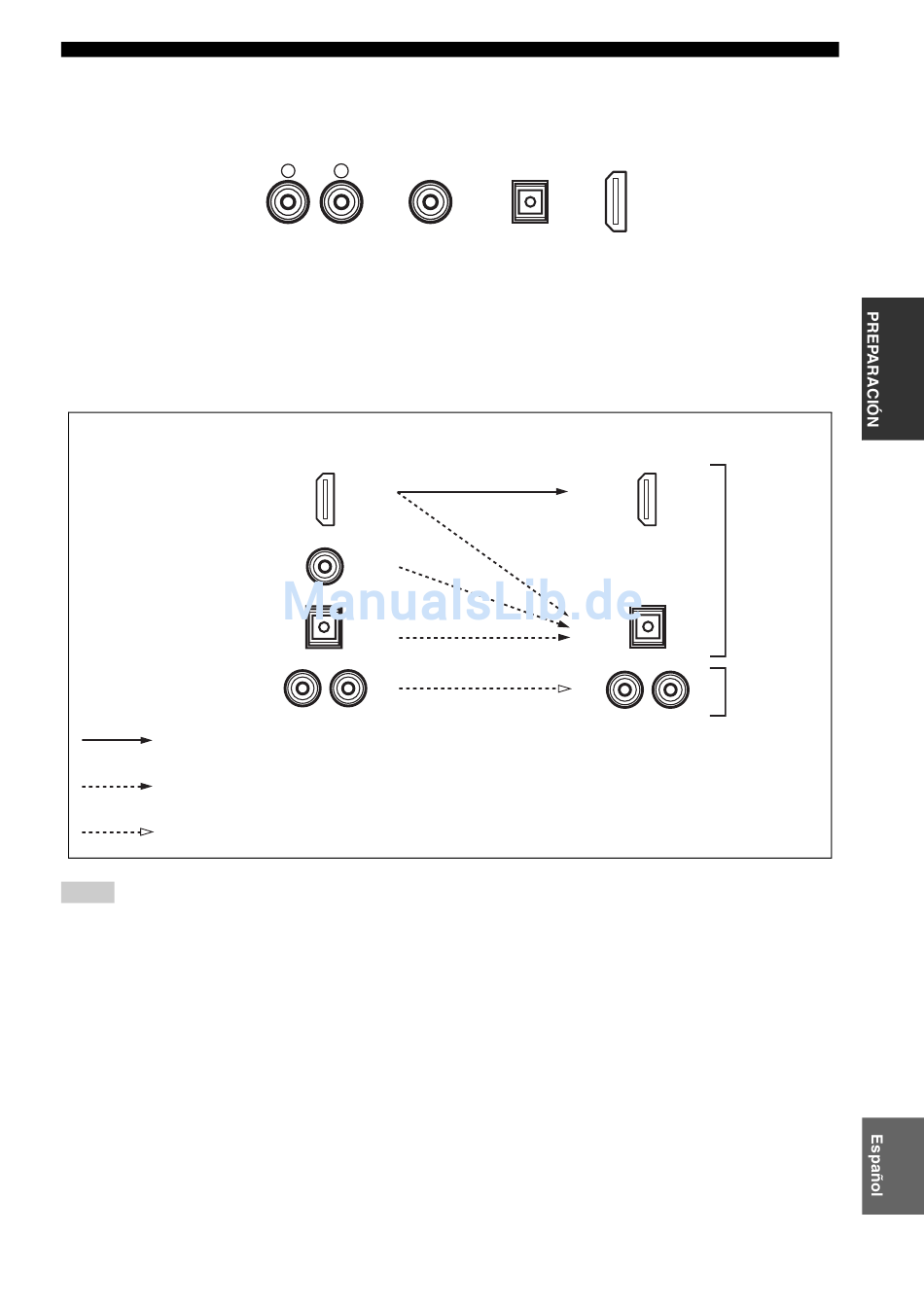

■ Flujo de señales de audio para OUT (REC)
HDMI
DIGITAL AUDIO
(COAXIAL)
DIGITAL AUDIO
(OPTICAL)
AUDIO
Pasante
Salida digital
Salida analógica
Notas
• Las señales de audio introducidas por el jack HDMI IN 1 o HDMI IN 2 salen a los jacks DIGITAL OUTPUT solamente, no salen a los
jacks OUT (REC) analógicos.
• Las señales de 2 canales, PCM multicanal, Dolby Digital y DTS introducidas por el jack HDMI IN 1 o HDMI IN 2 pueden salir por el
jack HDMI OUT sólo cuando HDMI Set se pone en Other (vea la página 92).
• Las señales PCM de 2 canales, Dolby Digital y DTS, excepto las señales PCM multicanal, introducidas por el jack HDMI IN 1 o
HDMI IN 2 pueden salir por los jacks DIGITAL AUDIO (OPTICAL).
• Las señales PCM de 2 canales con más de 48 kHz/16 bits protegidas contra la copia e introducidas por el jack HDMI IN 1 o
HDMI IN 2 no salen por los jacks DIGITAL AUDIO (OPTICAL).
AUDIO
DIGITAL AUDIO
(COAXIAL)
R L
Entrada
DIGITAL AUDIO HDMI
(OPTICAL)
Jacks DIGITAL AUDIO (OPTICAL)
Para señales de audio digital transmitidas por cables
ópticos digitales.
Jacks HDMI
Para señales de audio digital HDMI.
Salida
OUT (REC)
CONEXIONES
Audio digital
Audio analógico
21
