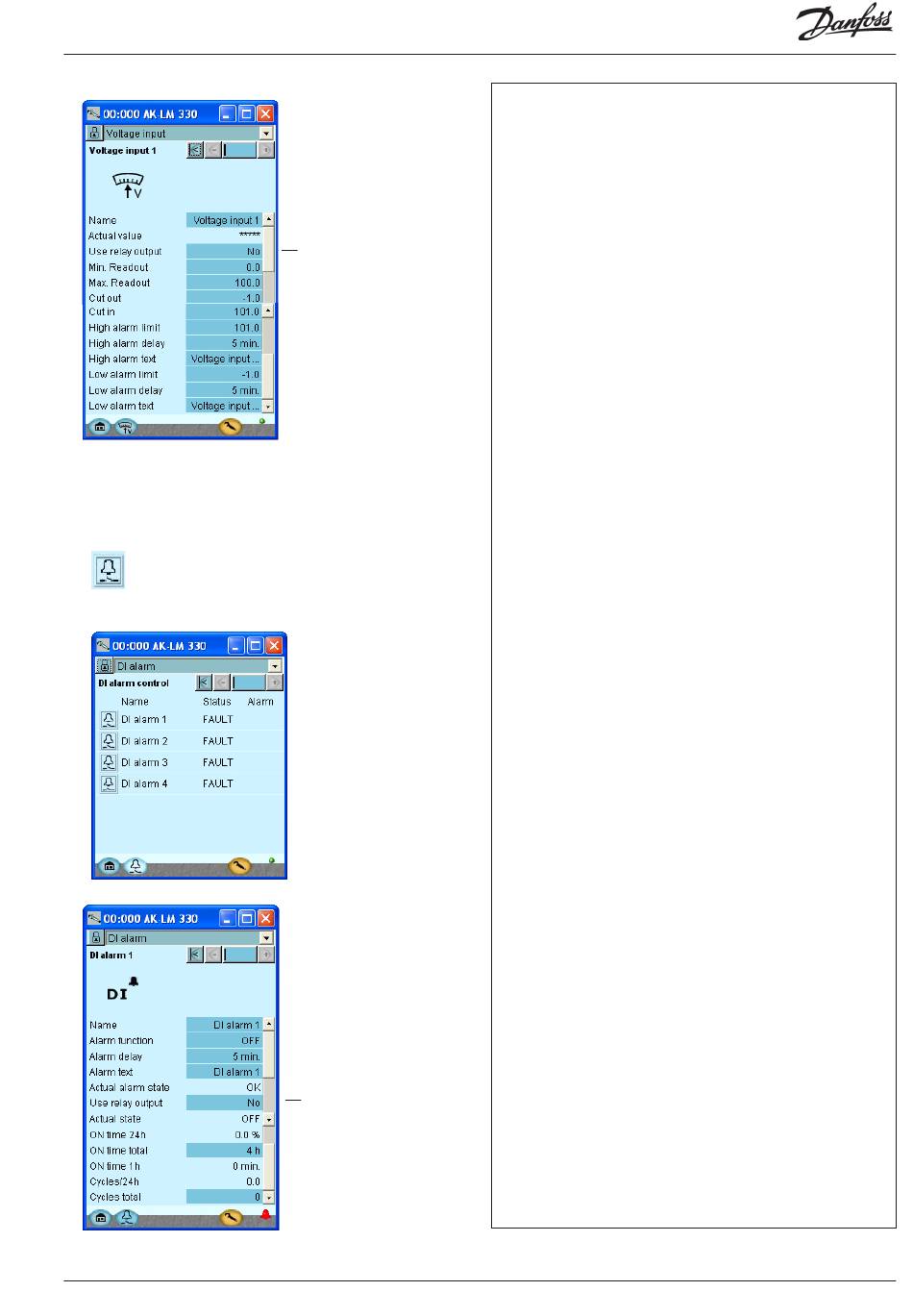

12. Weiter mit Einstellungen für Spannungssignal 1
13. Einstellungen für die übrigen Spannungssignale
wiederholen
14. Wähle Digitale Eingänge
15. Übersichtsbild für Digitale Eingänge
16. Weiter mit Einstellungen für Digitale Eingang 1
AK-LM 330
!
!
Überwachungseinheit RS8FR303 © Danfoss 2015-08
!
Wenn diese Funktion auf „JA" gesetzt wird, wird ein Relais reserviert und
mit dem Spannungssignal gekoppelt. In der E/A-Konfiguration muss der
Anschlusspunkt definiert werden.
(In unserem Beispiel lautet die Einstellung für Spannungssignal 1 „NEIN"
und für Spannungssignal 2 „JA").
Skalenwerte
Bei der Min.-Anzeige handelt es sich um den Wert, der beim Mindestpe-
gel des Eingangsignals (z. B. 0 V) angezeigt wird.
Bei der Max.-Anzeige handelt es sich um den Wert, der beim Höchstpe-
gel des Eingangsignals (z. B. 10 V) angezeigt wird.
Die Einschalt- und Abschaltwerte sowie die Alarmeinstellungen
beziehen sich auf die Skalenwerte.
In dem Feld „Status" wird der Status des Eingangssignals angezeigt.
!
Wenn diese Funktion auf „JA" gesetzt wird, wird ein Relais reserviert und
mit dem Digitaleingangssignal gekoppelt. In der E/A-Konfiguration muss
der Anschlusspunkt definiert werden.
(In unserem Beispiel sind keine Relais mit den Signalen gekoppelt).
Der Alarmstatus wird in der Zeile „Status aktueller Alarm" angezeigt.
Diese Statusanzeige wird um die „Alarmverzögerung" des Eingangssig-
nals verzögert.
Signalverlauf
Der Pegel des Eingangssignals wird laufend aufgezeichnet. So können
folgende Werte angezeigt werden:
• Ein-Zeit in % über die letzten 24 Stunden
• Gesamte Ein-Zeit in Stunden oder in Minuten
• Anzahl der Einschaltungen über die letzten 24 Stunden
• Gesamtanzahl der Einschaltungen
