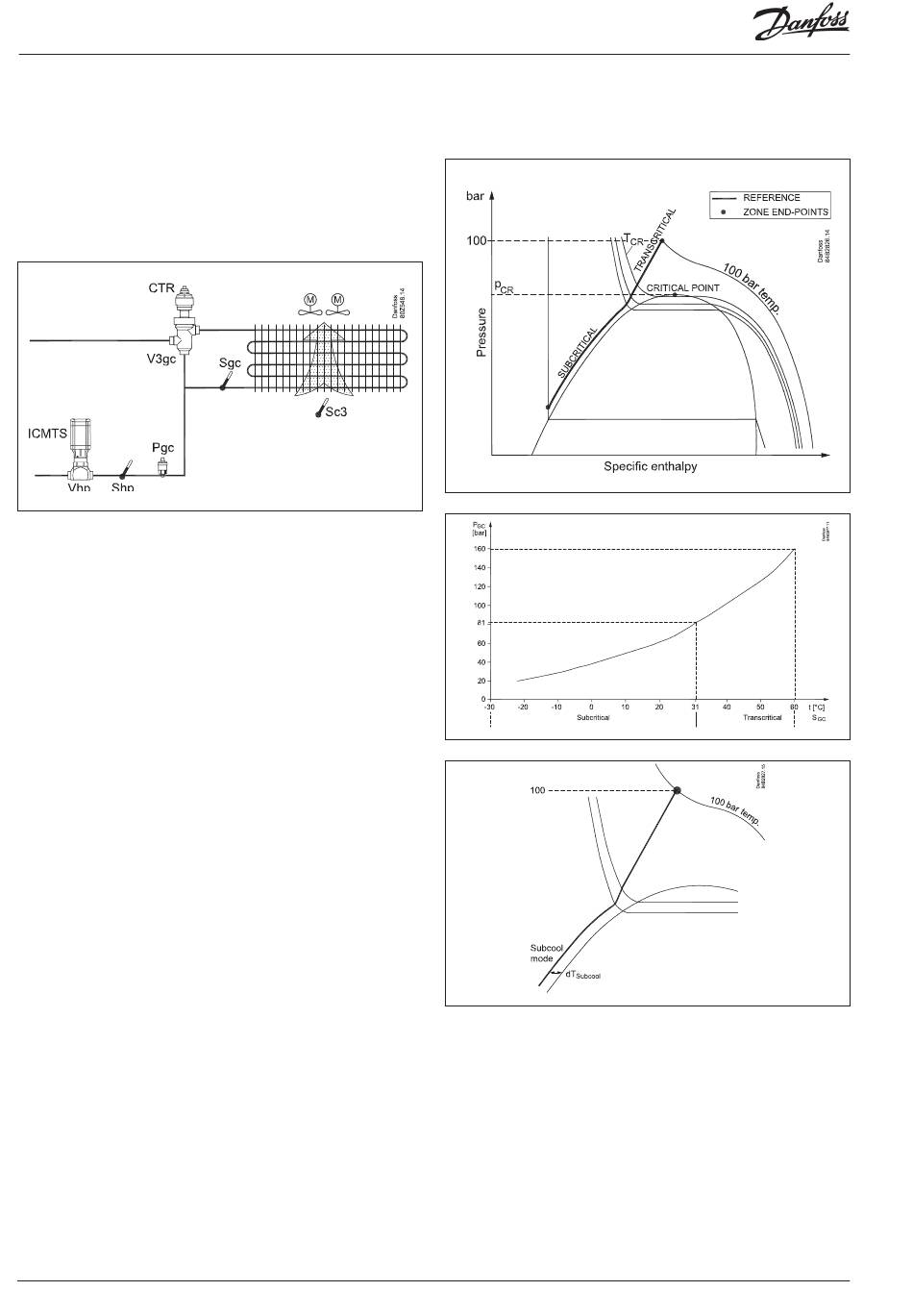

Kreisläufe für die Regelung des CO2-Gas-
drucks
Anwendung
Der Regler steuert den Druck im Gaskühler (Verflüssiger), so dass
das System den optimalen COP erreicht.
Der Regler wird immer zu einem subkritischen Zustand hin opti-
mieren.
Der Druck im Gaskühler wird vom Vhp Ventil kontrolliert.
Anstelle eines ICMTS-Ventils kann ein Ejektor-Ventil oder CCMT-
Ventil mit Schrittmotor verwendet werden.
Die Regelung benötigt Input sowohl von einem Druckmessumfor-
mer Pgc als auch einem Temperaturfühler Sgc. Beide müssen im
Austritt unmittelbar nach dem Gaskühler montiert werden. Wenn
das Gas außerhalb des Gaskühlers geleitet werden kann, muss
ein Shp-Fühler installiert werden. Wenn der Shp-Fühler eine zu
hohe Temperatur aufzeichnet, werden die Gase erneut durch den
Gaskühler geleitet.
Der Öffnungsgrad des Ventils kann sowohl am Schließpunkt als
auch am vollständigen Öffnungspunkt beschränkt werden.
„OD Min." und „OD Max." werden als Prozentwert des Öffnungs-
grads eingestellt und beschränken das Spannungssignal für das
Ventil.
In Anwendungen mit sehr niedrigen Außentemperaturen wird der
Parameter „OD Min." verwendet, um zu verhindern, dass sich Sole
im Gaskühler ansammelt.
Maximaler COP
Im normalen Betrieb ohne Übersteuerung hält der Regler den
optimalen Druck im transkritischen Bereich aufrecht.
114 Leistungsregler RS8HL203 © Danfoss 2017-11
Übersicht
Sollwertkurve
Der Regler ist so vorprogrammiert, dass er dem optimalen
COP-Wert aus dem Druck-Enthalpie-Diagramm folgt. Der obere
Punkt ist auf 100 bar, 39 °C festgelegt. (Der optimale theoretische
COP-Wert wird an der Kurve erreicht, die durch 100 bar und 39
°C verläuft. Der Schnittpunkt kann durch Einstellung eines vom
Standardwert abweichenden Werts geändert werden.)
Die Regelung folgt nun der eingestellten Sollwertkurve, kann aber
nicht den eingestellten zulässigen Höchstdruck für den Gaskühler
überschreiten.
Der aktuelle Sollwert kann auf dem Übersichtsbildschirm des
Reglers ausgelesen werden.
Unterkühlung
Es ist auch möglich, die Unterkühlung im subkritischen Bereich zu
definieren.
