Prüfvorrichtung Robacta Twin Professional - Twin
Roboter-Rohrbögen prüfen
Prüfeinheit vorbe-
reiten

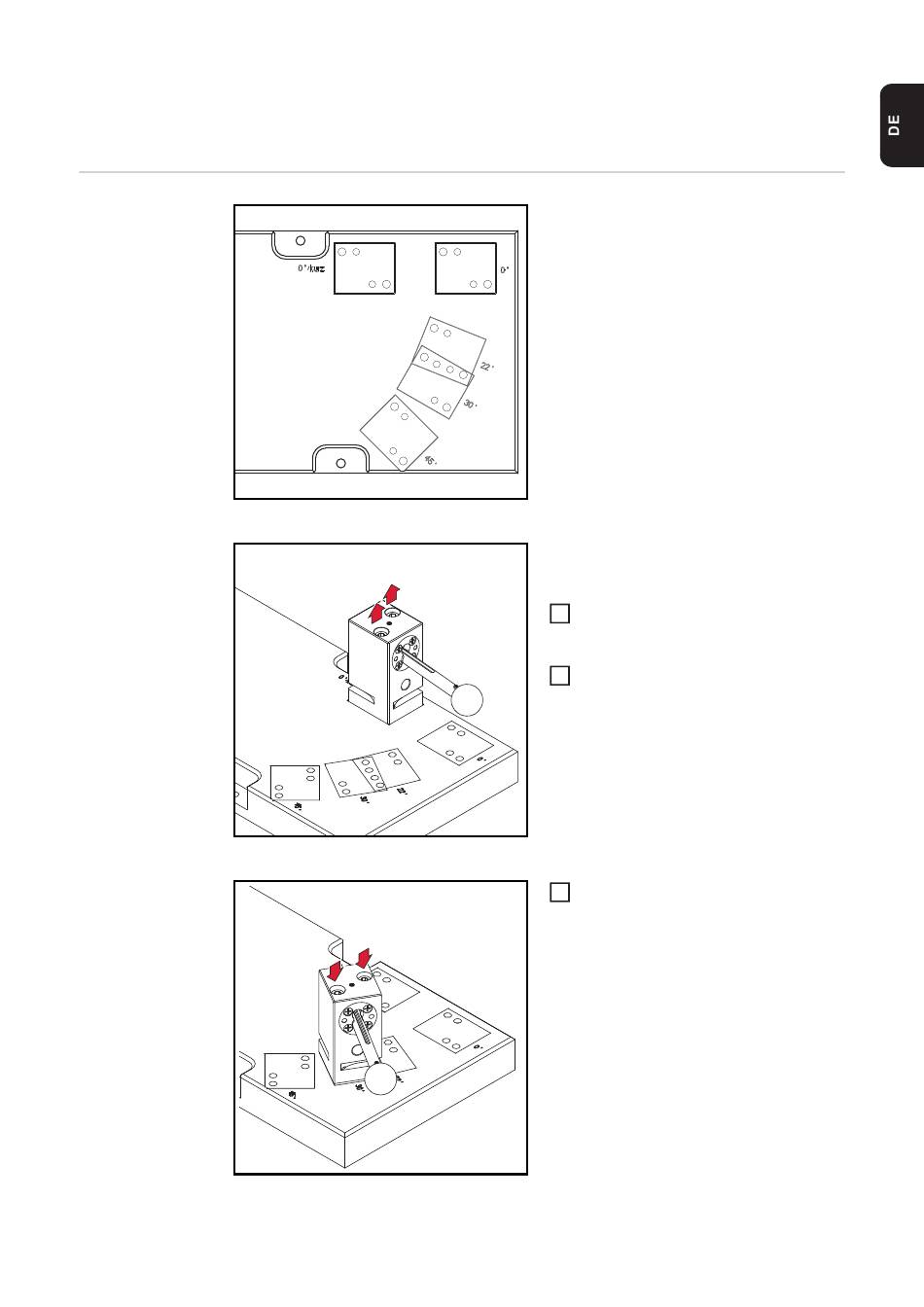

Montagepositionen auf der Grundplatte
Prüfeinheit: Innensechskant-Schrauben lösen
Prüfeinheit montieren
Auf der Grundplatte der Prüfvorrichtung
Robacta Twin Professional befinden sich 5
mögliche Positionen zur Montage der Prü-
feinheit.
Im Auslieferungszustand ist die Prüfeinheit
aus verpackungstechnischen Gründen auf
die Montageposition 0° kurz montiert.
Prüfeinheit entsprechend der Rohrbogen-
krümmung des zu prüfenden Schweißbren-
ners auf der Grundplatte montieren:
Innensechskant-Schrauben an der
1
Prüfeinheit mittels Innensechskant-
Schlüssel (SW 6 mm) lösen
Prüfeinheit abnehmen
2
Prüfeinheit entsprechend dem zu prü-
3
fenden Rohrbogen auf der Grundplatte
festschrauben
