Prüfvorrichtung Robacta G / V - gasgekühlte, kun-
denspezifische Roboter-Schweißbrenner prüfen

Allgemeines

Mit Hilfe der Prüfvorrichtung Robacta G / V lassen sich gasgekühlte, kundenspezifische
Roboter-Schweißbrenner und Sonderanfertigungen auf Maßabweichungen überprüfen.
Für Aufbau und Erstjustierung ist der Anwender verantwortlich.
Prüfvorrichtung
vorbereiten

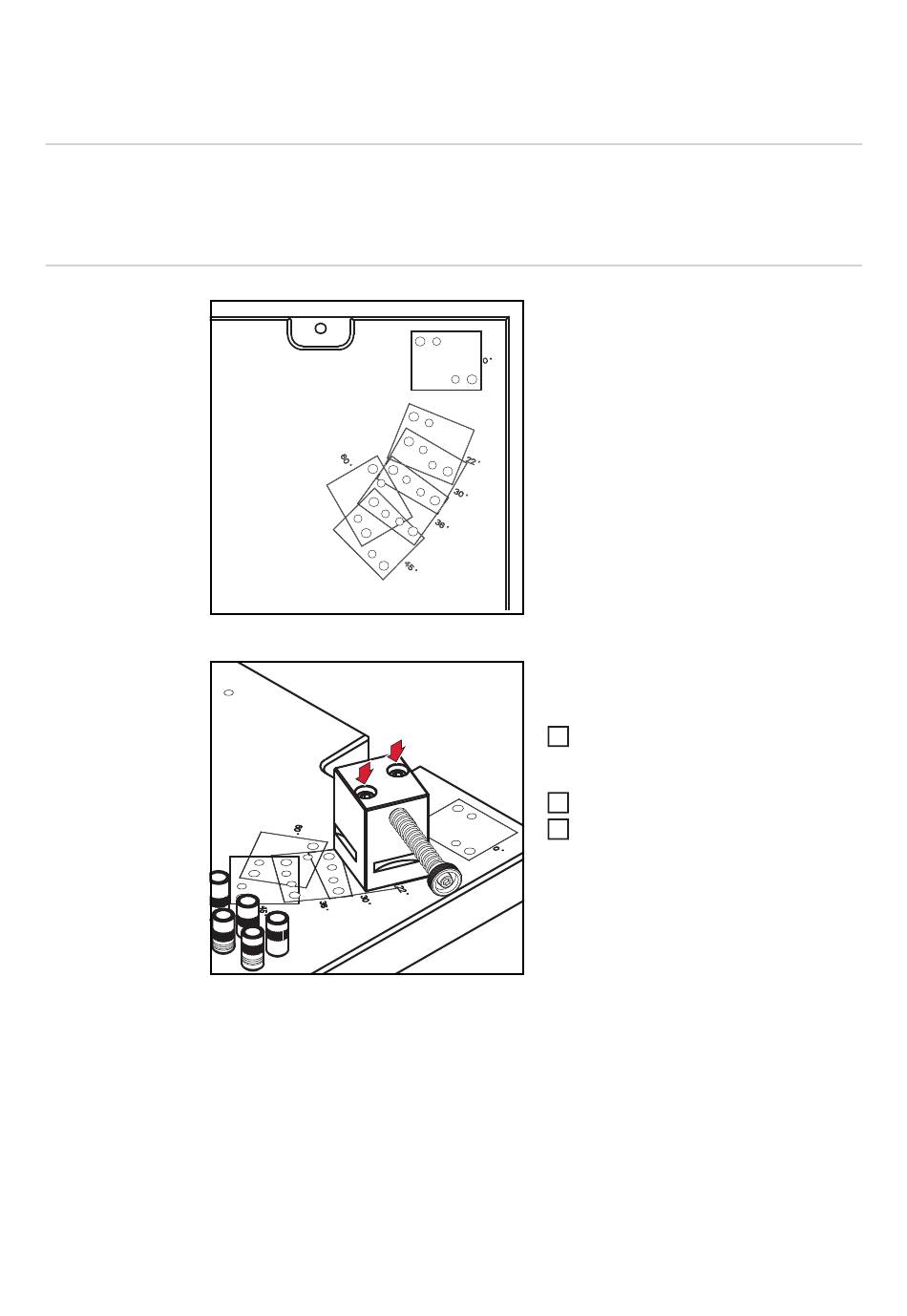

Montagepositionen auf der Grundplatte
Prüfeinheit montieren
40
Auf der Grundplatte der Prüfvorrichtung
Robacta G / V befinden sich 6 mögliche Po-
sitionen zur Montage der Prüfeinheit.
Im Auslieferungszustand ist die Prüfeinheit
aus verpackungstechnischen Gründen ver-
kehrt auf die Montageposition 0° montiert.
Prüfeinheit entsprechend der Rohrbogen-
krümmung des zu prüfenden Schweißbren-
ners auf der Grundplatte montieren:
Innensechskant-Schrauben an der
1
Prüfeinheit mittels Innensechskant-
Schlüssel (SW 6 mm) lösen
Prüfeinheit abnehmen
2
Prüfeinheit entsprechend dem zu prü-
3
fenden Rohrbogen auf der Grundplatte
festschrauben
