Visser le logement pour coude
Contrôler la
torche de sou-
dage
1
2
3
4
142
Retirer la buse de gaz et le tube de contact du coude
Visser la douille de centrage adaptée dans le coude

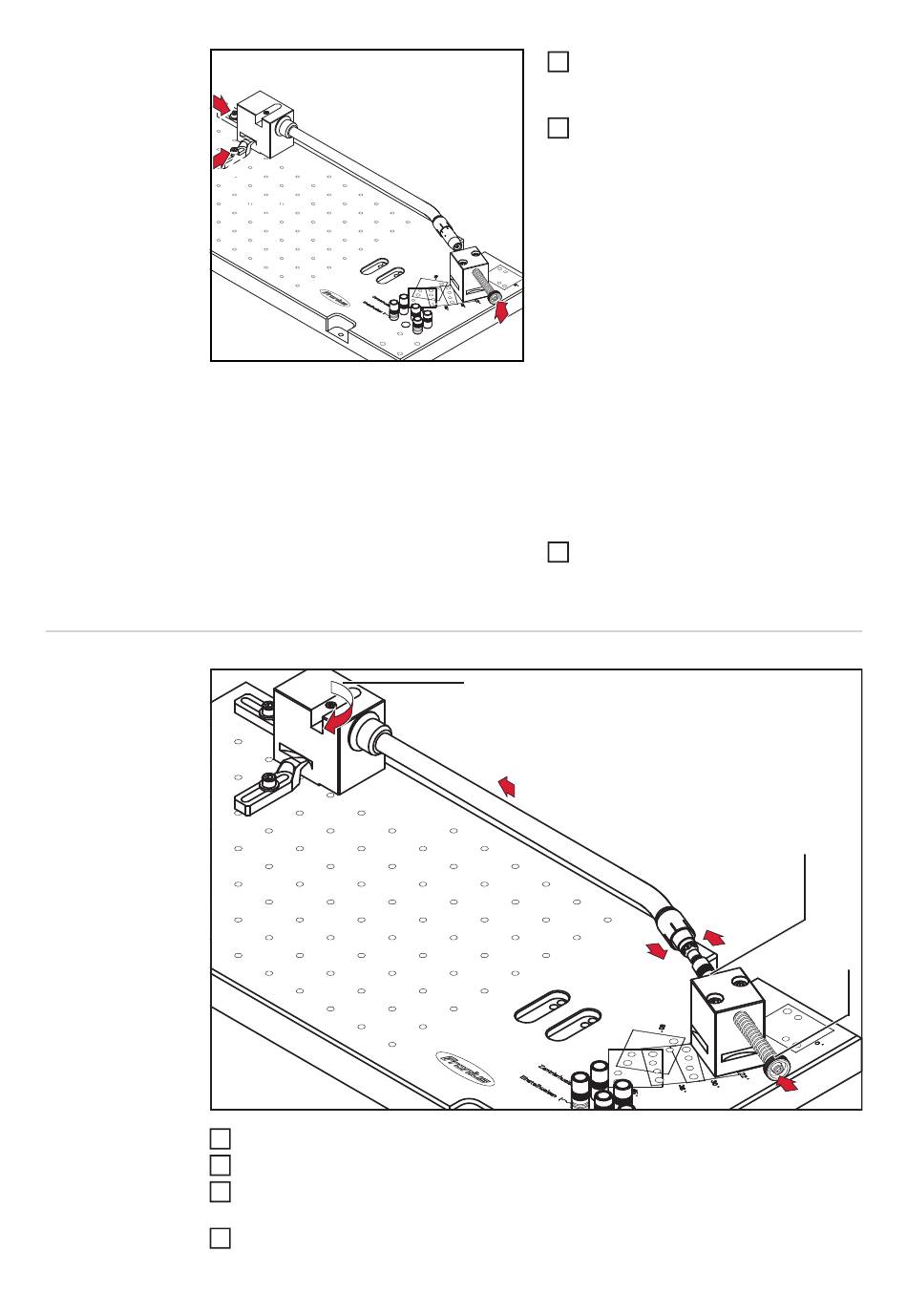

Introduire le coude dans le logement pour coude (1) de la plaque de base jusqu'à la
butée
Visser le coude dans le logement pour coude à l'aide d'une vis à tête à six pans creux
M5 x 20 mm
Visser le logement pour coude en dia-
4
gonale avec la bride de serrage restan-
te
Contrôler le coude
5
Le coude est bien réglé lorsque
- le goujon d'adaptation entre com-
plètement et facilement dans la
douille de centrage, et lorsque
- le goujon d'adaptation ressort faci-
lement de la douille de centrage
suite à la force exercée par le res-
sort après le relâchement de ce
dernier.
Si le goujon d'adaptation entre ou sort
difficilement de la douille de centrage,
régler le coude conformément aux Ins-
tructions de service « Kit de réglage
Robacta ».
Si les écarts de dimensions sont >
5 mm (0.197 inch), le réglage ne doit
plus être effectué par vos soins ! Dans
ce cas, envoyer le coude à Fronius
pour réparation.
Le cas échéant, contrôler tous les aut-
6
res coudes identiques comme décrit ci-
dessous
(1)
(3)
(2)
