Contrôler le
coude
1
2
3
Le coude est bien réglé lorsque
-
-
4
5
120
(1)
(2)

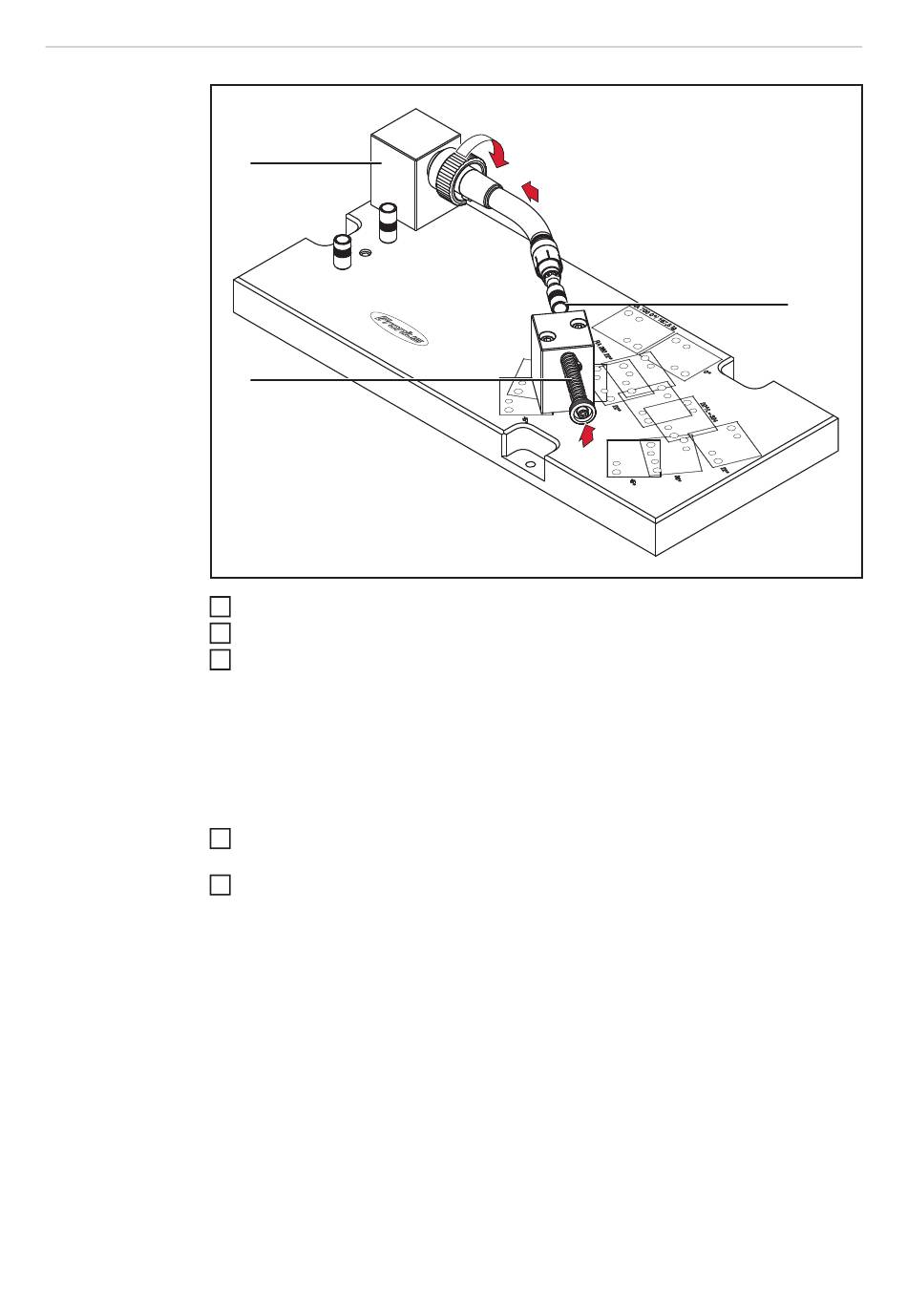

Placer le coude sur le logement pour coude (1) de la plaque de base
Visser le coude au moyen d'un écrou-raccord
Introduire le goujon d'adaptation (2) de l'unité d'essai dans la douille de centrage (3)
par une pression sur le ressort
le goujon d'adaptation entre complètement et facilement dans la douille de centrage
(3), et lorsque
le goujon d'adaptation ressort facilement de la douille de centrage (3) suite à la force
exercée par le ressort après le relâchement de ce dernier.
Si le goujon d'adaptation entre ou sort difficilement de la douille de centrage, régler le
coude conformément aux Instructions de service « Kit de réglage Robacta »
Si les écarts de dimensions sont > 5 mm (0.197 inch), le réglage ne doit plus être ef-
fectué par vos soins ! Dans ce cas, envoyer le coude à Fronius pour réparation
