Gasgekühlte
Rohrbogen prü-
fen
1
2
3
Der Rohrbogen ist in Ordnung, wenn
-
-
4
5
(1)
(2)

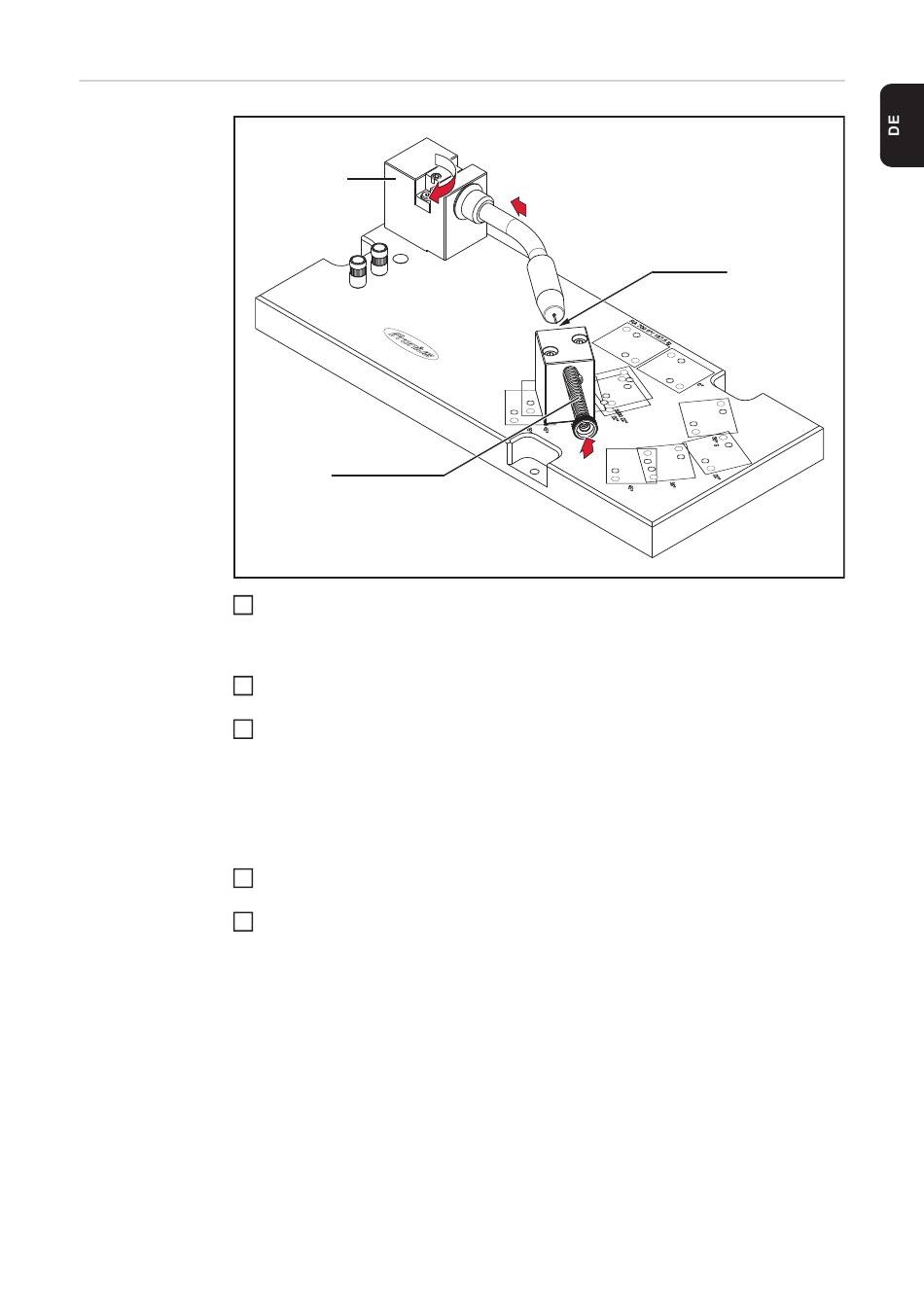

Rohrbogen bis Anschlag in die Rohrbogen-Aufnahme (1) der Grundplatte einschieben
- Der Rohrbogen muss sich leichtgängig in die Rohrbogen-Aufnahme einschieben
lassen; lässt sich der Rohrbogen nicht oder nur schwer in die Rohrbogen-Aufnah-
me einschieben, den Rohrbogen zum Vermessen an Fronius einsenden.
Rohrbogen mittels Innensechskant-Schraube M5 x 20 mm in der Rohrbogen-Aufnah-
me festschrauben
Pass-Stift (2) der Prüfeinheit durch Druck auf die Feder in die Zentrierhülse (3) ein-
schieben
der Pass-Stift leichtgängig und vollständig in die Zentrierhülse (3) gleitet, und
der Pass-Stift nach Loslassen der Feder auf Grund der Federkraft wieder leichtgängig
aus der Zentrierhülse (3) heraus gleitet.
Lässt sich der Pass-Stift nicht leichtgängig in die oder aus der Zentrierhülse bewegen,
den Rohrbogen gemäß Bedienungsanleitung „Richtset Robacta" einrichten
Bei Maßabweichungen > 5 mm (0.197 inch) den Rohrbogen nicht mehr selbst einrich-
ten! In diesem Fall den Rohrbogen zur Reparatur an Fronius einsenden
(3)
