Kontrola systemu
całościowego
1
2
3
4
5
Stan całego systemu jest prawidłowy, gdy
-
-
Jeśli kołek pasowany nie przesuwa się swobodnie w tulei centrującej, należy ustawić cały
system.
182

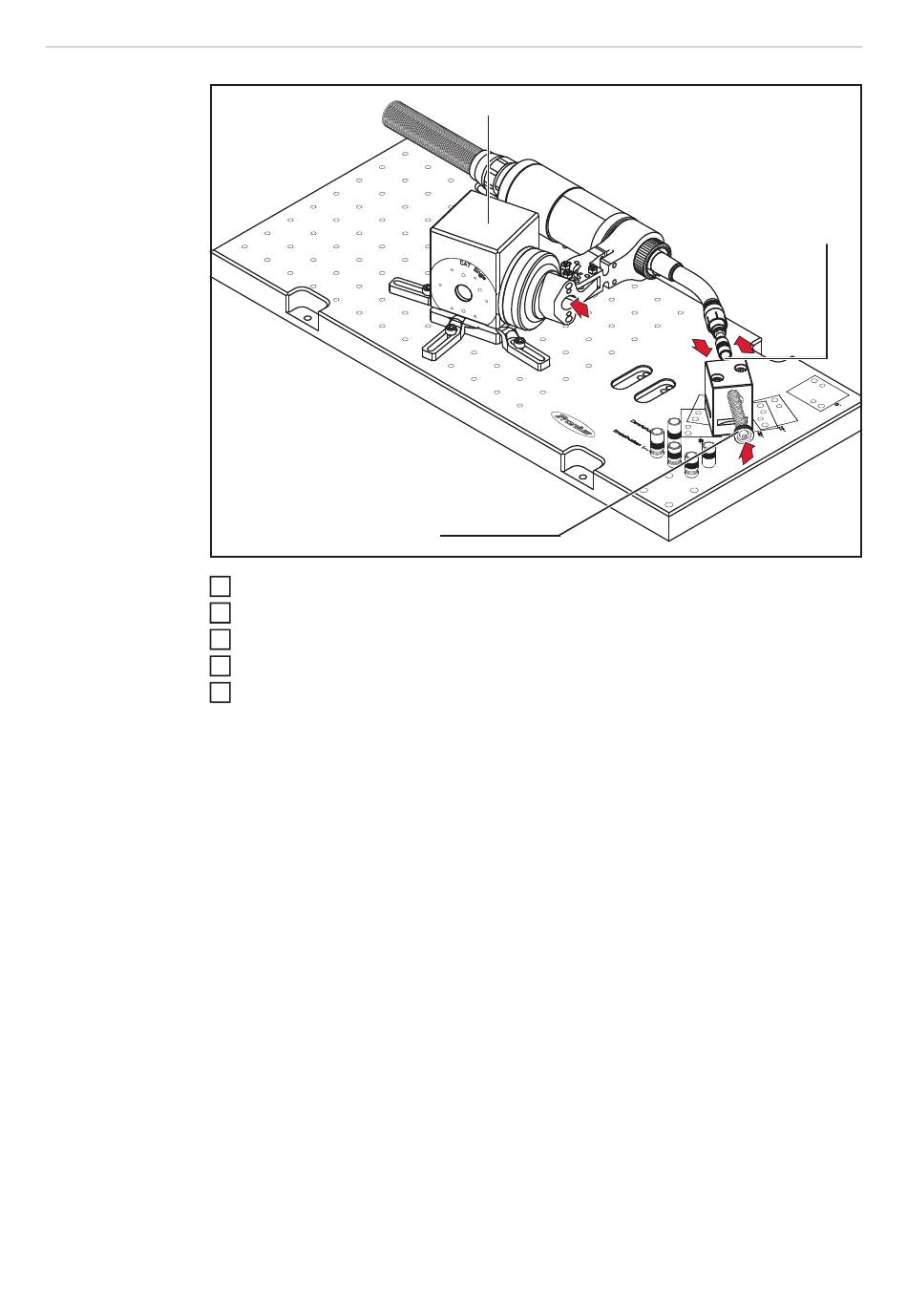

Odłączyć wiązkę uchwytu od komponentów systemu
Wyjąć dyszę gazową i końcówkę prądową końcówki palnika systemu całościowego
Wkręcić pasującą tuleję centrującą do końcówki palnika
Przykręcić system całościowy na bloku mocującym (1)
Naciskając na sprężynę wsunąć kołek pasowany (2) jednostki kontrolnej do tulei cen-
trującej (3)
kołek pasowany wykazuje swobodę ruchu i całkowicie wsuwa się w tuleję centrującą,
oraz
kołek pasowany po zwolnieniu sprężyny pod działaniem siły sprężystości ponownie
swobodnie wysuwa się z tulei centrującej.
(1)
(2)
(3)
