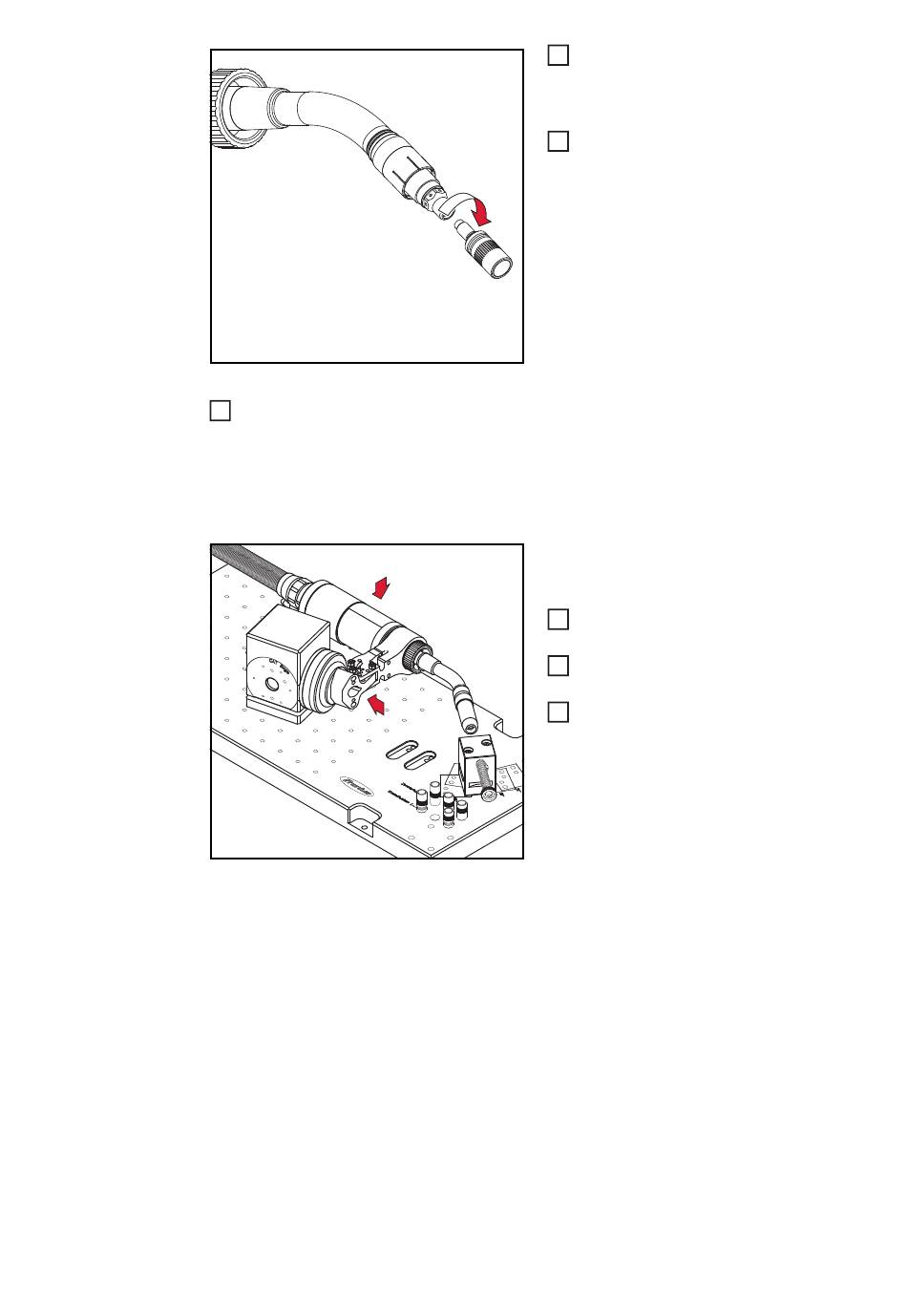

Wkręcanie tulei nastawczej
5
Do rozróżnienia tulei centrujących i nasta-
wczych tuleje nastawcze wyposażono w
dwa dodatkowe rowki poprzeczne.
Umiejscowienie systemu całościowego i bloku mocu-
jącego na płycie podstawowej
180
Wyjąć dyszę gazową
Odkręcić dopasowaną tuleję nasta-
6
wczą od płyty podstawowej przyrządu
kontrolnego Robacta do systemów
całościowych
Wkręcić tuleję nastawczą zamiast
7
końcówki prądowej do końcówki palni-
ka systemu całościowego
Blok mocujący jest przeznaczony do mon-
tażu różnych modułów wyłączania robota.
Odłączyć wiązkę uchwytu od kompo-
8
nentów systemu
Przykręcić system całościowy na bloku
9
mocującym
Umieścić system całościowy i blok mo-
10
cujący na płycie podstawowej
