Prüfvorrichtung Justieren Und Ersten Rohrbogen Prüfen - Fronius Robacta series Bedienungsanleitung

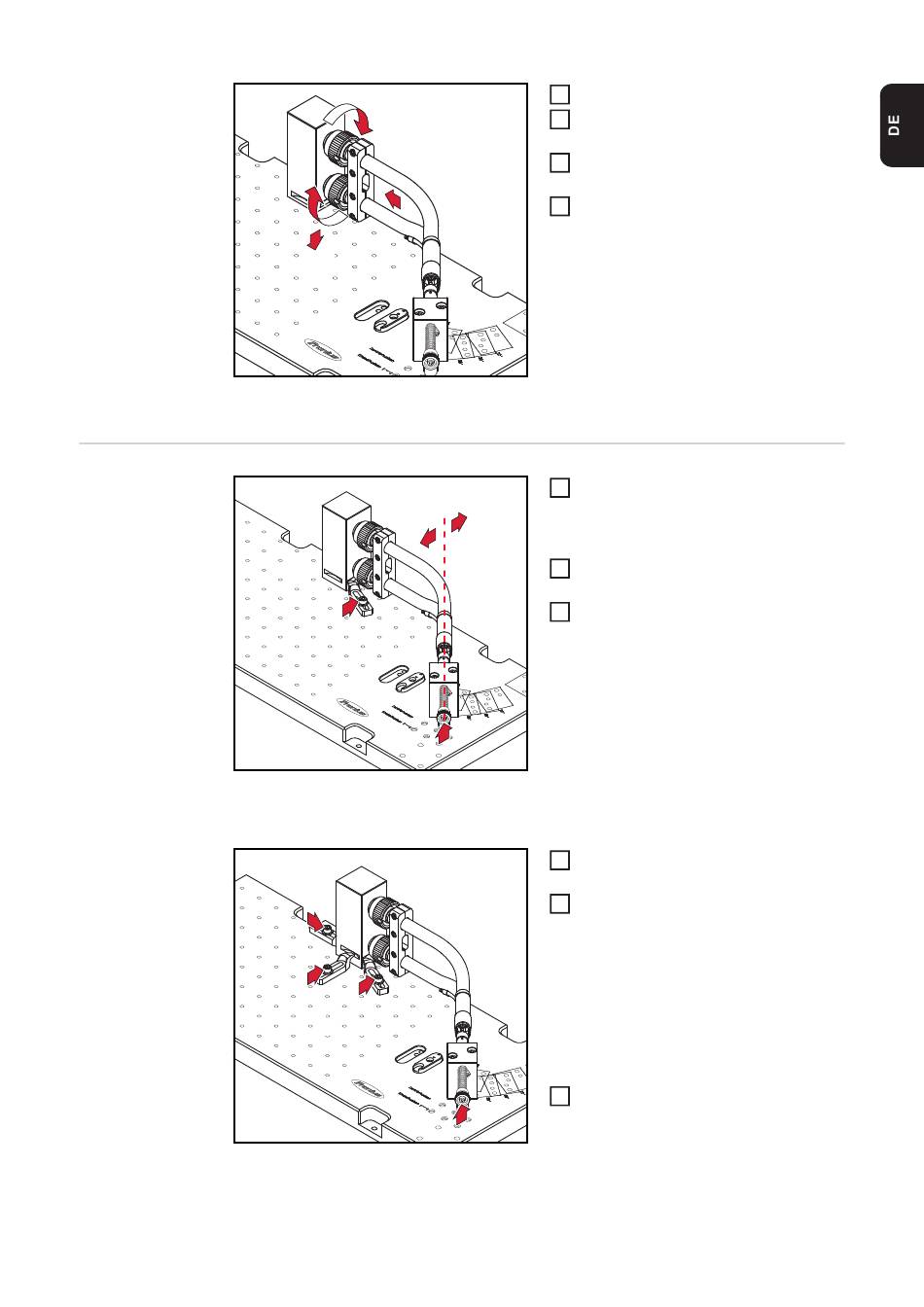

Rohrbogen und Rohrbogen-Aufnahme auf der Grund-
platte positionieren
Prüfvorrichtung
justieren und ers-
ten Rohrbogen
prüfen
Rohrbogen-Aufnahme leicht anschrauben
Rohrbogen-Aufnahme festschrauben
Gasdüse entfernen
6
Rohrbogen auf die Rohrbogen- Auf-
7
nahme aufsetzen
Rohrbogen mit 2 Überwurfmuttern fi-
8
xieren
Rohrbogen-Aufnahme mit Rohrbogen
9
auf der Grundplatte positionieren
Rohrbogen-Aufnahme mit Rohrbogen
1
fluchtend zur Prüfeinheit ausrichten,
Abstand zu den Kontaktrohren min-
destens 15 mm (0.59 inch)
Rohrbogen-Aufnahme mit einem
2
Spanneisen leicht anschrauben
Position der Kontaktrohre durch Druck
3
auf den Pass-Stift der Prüfeinheit über-
prüfen
Die Prüfspitzen müssen genau in die
Drahtaustritts-Öffnungen der Kontakt-
rohre ragen.
Ragen die Prüfspitzen nicht genau in
die Drahtaustritts-Öffnungen der Kon-
taktrohre, Twin-Gesamtsystem mit
Aufnahmeblock nachjustieren
Aufnahmeblock mit den restlichen
4
Spanneisen diagonal festschrauben
Position der Kontaktrohre durch Druck
5
auf den Pass-Stift der Prüfeinheit über-
prüfen
- Der Rohrbogen ist in Ordnung,
wenn die Prüfspitzen genau in die
Drahtaustritts-Öffnungen der Kon-
taktrohre ragen.
- Bei Maßabweichungen den Rohr-
bogen zur Reparatur an Fronius
einsenden.
Falls vorhanden, alle weiteren bauglei-
6
chen Rohrbögen wie nachfolgend be-
schrieben prüfen
