Rohrbogen für
das Prüfen vorbe-
reiten

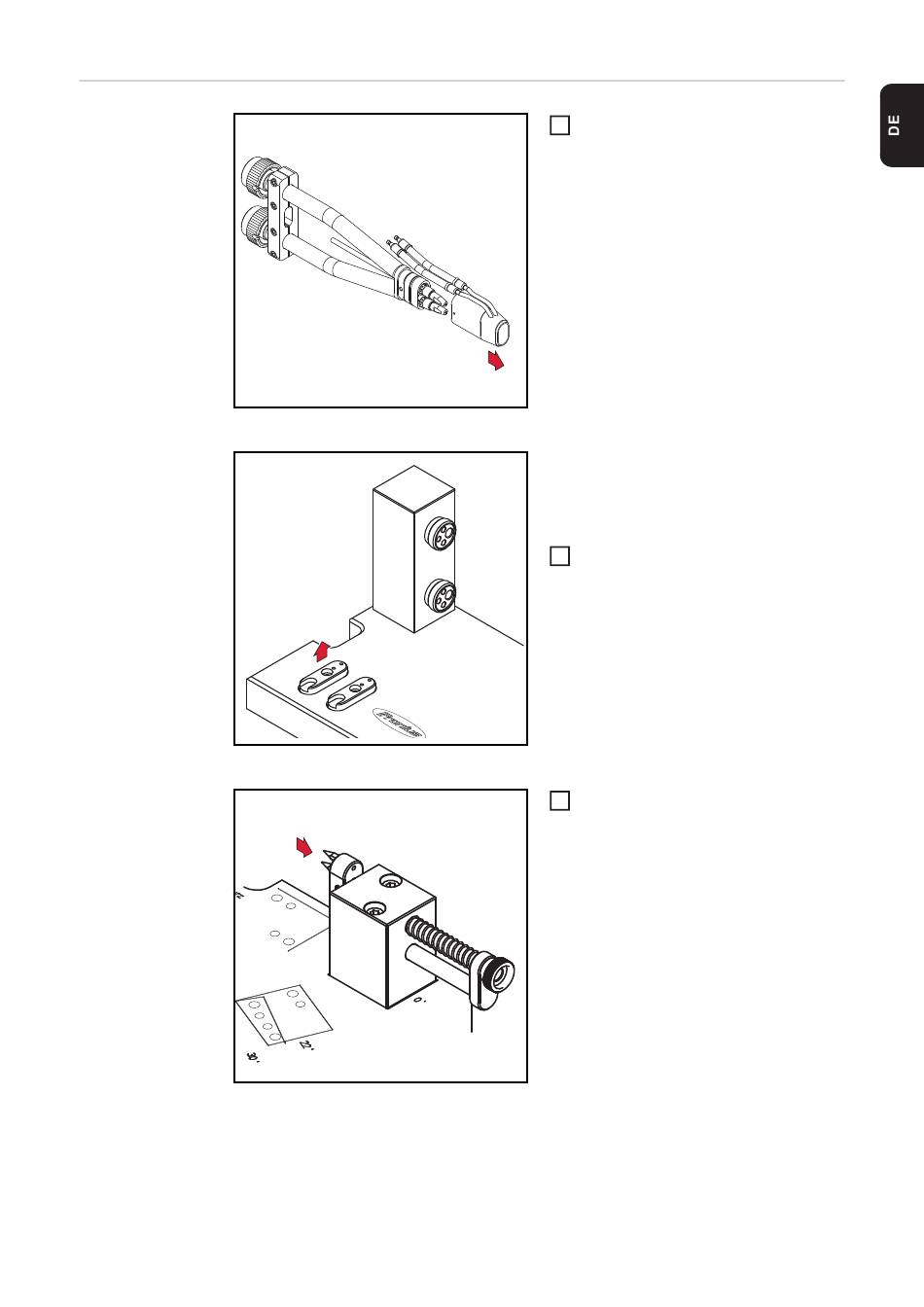

Gasdüse entfernen
Prüfspitzen von der Grundplatte abnehmen
Prüfspitzen montieren
Gasdüse abnehmen
1
Prüfvorrichtung Prüfeinheit entsprechend
der Rohrbogenkrümmung des zu prüfen-
den Schweißbrenners auf der Grundplatte
montieren:
Prüfspitzen von der Grundplatte ab-
2
nehmen
Je nachdem ob der zu prüfende Twin-
Rohrbogen symmetrisch oder asym-
metrisch ausgeführt ist, die entspre-
chenden Prüfspitzen verwenden.
Die Prüfspitzen sind mit „symmetrisch"
oder „asymmetrisch" gekennzeichnet.
Prüfspitzen auf Prüfeinheit montieren
3
25
