La console Crossfire™

La console Crossfire™ è l'hub di collegamento per i componenti del sistema
Crossfire™. Genera energia RF, alimenta ablatori motorizzati e fornisce i comandi
per l'operatore e le risposte del sistema.

Pannello anteriore

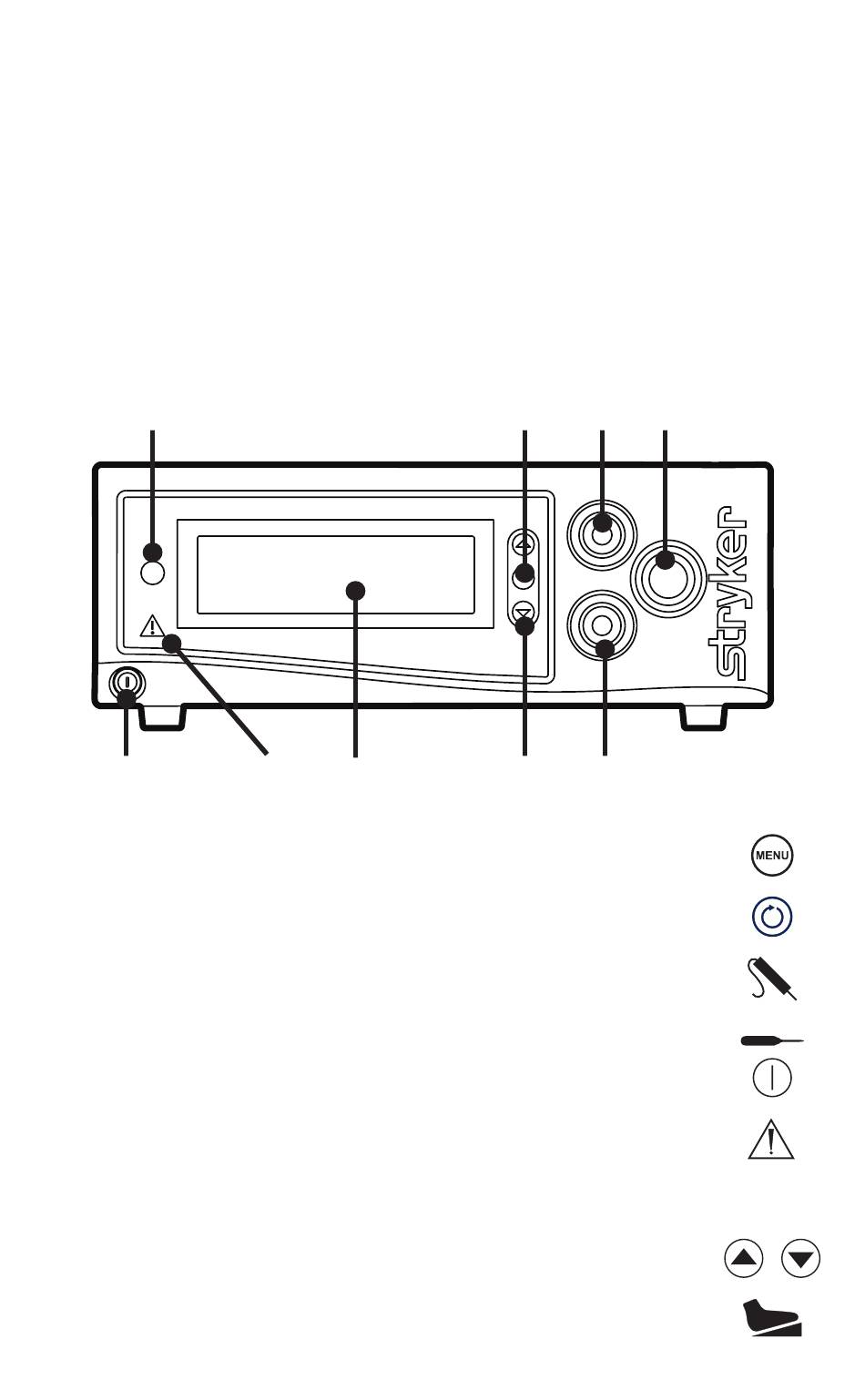

Il pannello frontale della console è caratterizzato da porte per il collegamento
dei manipoli, comandi per la regolazione delle impostazioni dei manipoli e uno
schermo LCD per le risposte del sistema.
1
5
1. Menu
2. Pulsante Select
(Seleziona)
3. Connettore RF
4. Connettore manipolo
5. Alimentazione
6. Indicatore di errore
7. Schermo LCD
8. Pulsante Adjust
(Regola)
9. Connettore interruttore
a pedale
IT-150
6 7
Seleziona le voci di menu
Seleziona quale dispositivo viene
visualizzato sullo schermo LCD.
Sonda SERFAS Energy
Manipolo shaver motorizzato
Consente di accendere e spegnere
la console
Diventa rosso in caso di errori
(i dettagli dell'errore vengono
visualizzati nell'LCD)
Fornisce le risposte del sistema
Regola le opzioni per i dispositivi
collegati
Interruttore a pedale Crossfire™
2 3 4
8 9
