A consola Crossfire™

A consola Crossfire™ funciona como o cubo de ligação para os componentes
do sistema Crossfire™. Gera energia de RF, fornece alimentação eléctrica aos
aparelhos de corte eléctricos e fornece os comandos para o utilizador, bem como
o feedback do sistema.

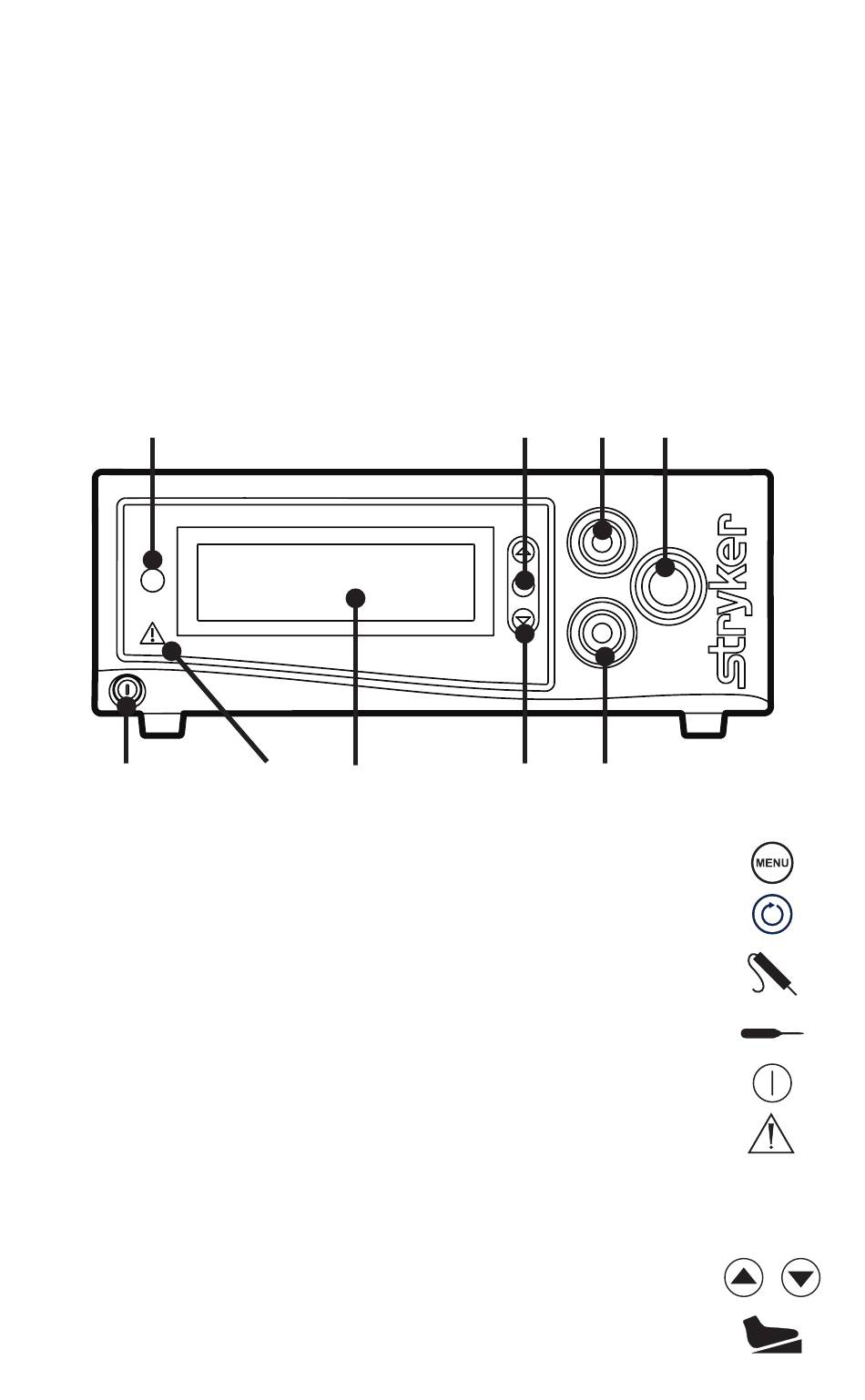

Painel frontal

O painel frontal da consola possui portas para a ligação de peças de mão,
controlos para ajustar as definições das peças de mão e um ecrã LCD para
fornecer o feedback do sistema.
1
5
1. Menu
2. Seleccionar
3. Conector de RF
4. Conector da peça de
mão
5. Alimentação
6. Indicador de erro
7. Ecrã LCD
8. Ajustar
9. Conector do interruptor
de pé
PT-198
6 7
Selecciona itens do menu
Selecciona qual o dispositivo a
apresentar no ecrã LCD.
Sonda SERFAS Energy
Peça de mão do aparelho de corte
eléctrico
Liga e desliga a consola
Ostenta a cor vermelha para
indicar quaisquer erros (os
detalhes do erro aparecem no
LCD)
Fornece o feedback do sistema
Ajusta as opções dos dispositivos
ligados
Interruptor de pé Crossfire™
2 3 4
8 9
