-Serviceverfahren
Integriertes Modul-LEDs
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
66
Vorgehensweise
1. Öffnen Sie Unisphere und wählen Sie Service und dann Serviceaufgaben aus.
2. Wählen Sie unter dem Namen des SP-Baugruppe, für den Sie das neue I/O-
Modul, integriertes Modul oder Karte mit 4 Ports installieren, Zurücksetzen
und Halten aus und klicken Sie dann auf Ausführen.
3. Wenn Sie aufgefordert werden, geben Sie das Servicepasswort ein, um den SP-
Baugruppe in den Status „Zurücksetzen und Halten" zu versetzen.
4. (Optional) Aktualisieren Sie Ihren Browser oder befolgen Sie die Anweisungen
auf dem Bildschirm, um alle Funktionen von Unisphere wieder zu aktivieren.
Beim Versetzen des primären Speicherprozessors in den Zustand des Haltens
im Resetstatus reagiert Unisphere vorübergehend nicht, da die
Managementservices auf den anderen SP übertragen werden. Nach ca.
10 Minuten wird der SP-Baugruppe-Status auf „Degraded" geändert, um
anzugeben, dass der SP-Baugruppe im Status „Zurücksetzen" gehalten wird.
Der SP-Baugruppe-Status kann durch Überprüfen der Protokolleinträge in
Unisphere unter Ereignisse
5. Warten Sie, bis die SP-Baugruppe-Fehler-LED und LED-Betriebsanzeige gelb
bzw. grün leuchten und die Peer-SP-Baugruppe-LED für „Entfernen unsicher"
leuchtet, bevor Sie mit der nächsten Aufgabe fortfahren.
Verwenden Sie die Fehler-LEDs, um das fehlerhafte Teil zu identifizieren.

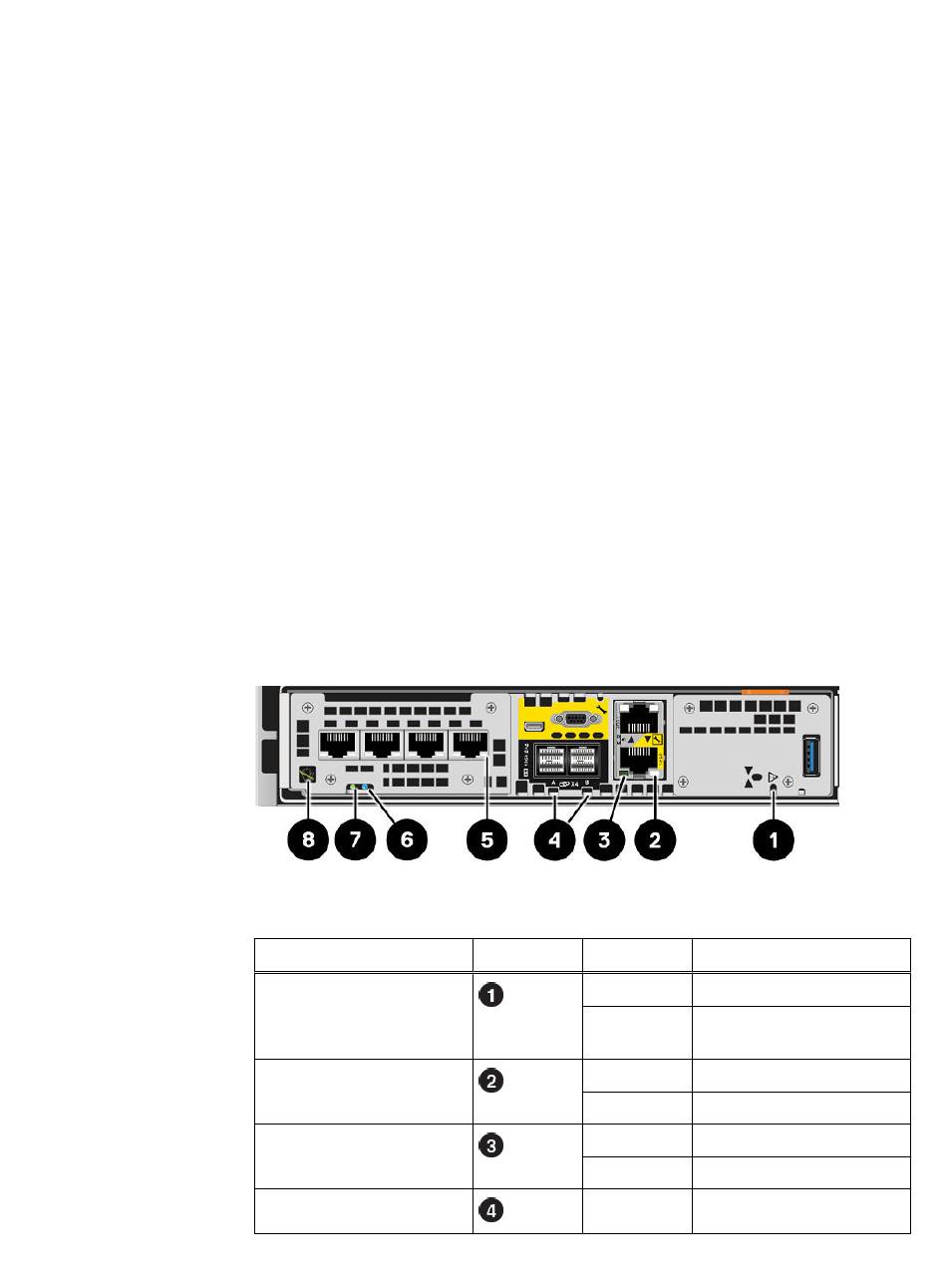

Abbildung 51 Integriertes Modul-LEDs
Tabelle 5 Integriertes Modul-LEDs
LED
Integriertes Modul Strom
Ethernetportverbindung
Ethernetportaktivität
SAS-Port/Aktivitätslink
Warnmeldungen bestätigt werden.
>
Position
Status
Gelb
Aus
Grün
Aus
Gelb
Aus
Blau
Beschreibung
Integriertes Modul ist defekt
Normaler Betrieb, keine
Fehler
Verbindung hergestellt.
Keine Verbindung hergestellt.
Portaktivität.
Keine Portaktivität.
SAS-Portlink hergestellt.
