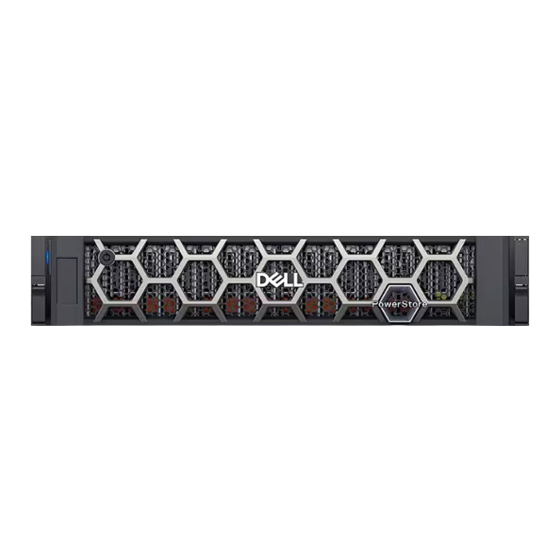

- Seite 1 Dell EMC PowerStore Netzwerkleitfaden für PowerStore T-Modelle Version 3.x Juli 2022 Rev. A03...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 –2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.
-
Seite 3: Inhaltsverzeichnis
IP-Anforderungen für die erstmalige Bereitstellung....................21 Kapitel 5: Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung....23 Übersicht über das Konfigurieren mit S4148-Switches der Dell EMC PowerSwitch-Serie......... 23 Installieren des Managementswitches im PowerStore T-Modell-Gehäuse............23 Abrufen Ihres ausgefüllten Arbeitsblatts für die Vorbereitung des Managementnetzwerks.......24 Schritte zum Konfigurieren des Managementswitches für die erstmalige Bereitstellung........ - Seite 4 Anforderungen des Link Aggregation Control Protocol................... 54 VLAN-Anforderungen für Storage-Netzwerke......................55 Anforderungen an die IP-Adresse des Storage-Netzwerks zum Hinzufügen von Storage-Services....55 Kapitel 12: Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie....................... 56 Beispielkonfiguration..............................56 Installieren der Top-of-Rack-Switches im PowerStore T-Modell-Gehäuse............57 Konfigurieren der Dell PowerSwitch-Serie für Storage-Services................
- Seite 5 Anhang D: Konfigurieren des PowerStore-T-Modells mit ToR-Switches und ohne VLT interconnect... 106 Schritte zur Konfiguration von PowerStore T-Modell mit ToR-Switches ohne VLT..........106 Anhang E: Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie....... 107 Dell EMC SmartFabric Services............................107 Dell EMC SmartFabric Storage Software........................107 Switch auf Werkseinstellungen zurücksetzen........................107...
-
Seite 6: Hier Erhalten Sie Hilfe
Auf Support, Produkt- und Lizenzierungsinformationen kann wie folgt zugegriffen werden: ● Produktinformationen Dokumentationen oder Versionshinweise zum Produkt und zu Funktionen finden Sie auf der PowerStore-Seite unter https:// www.dell.com/powerstoredocs. ● Fehlerbehebung: Informationen zu Produkten, Softwareupdates, Lizenzierung und Service finden Sie unter https://www.dell.com/support auf der entsprechenden Produktsupportseite. -
Seite 7: Übersicht Über Powerstore T-Modell-Appliances
Überblick In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Übersicht über PowerStore T-Modell-Appliances • Erstmalige Bereitstellung von PowerStore T-Modell und Konfiguration von Storage-Netzwerken • Unterstützte Switches Übersicht über PowerStore T-Modell-Appliances Unterstützt Block- (Storage Area Networks (SAN)), Datei- (Network Attached Storage (NAS)) und Virtual Volume (vVol) Workloads mit dem Software-Stack, der direkt auf dem blanken Metall des Systems bereitgestellt wird. -
Seite 8: Unterstützte Switches
Wenn Sie nicht auf die Simple Support Matrix für Switches von Drittanbietern zugreifen können, wenden Sie sich an Ihren Serviceanbieter. Weitere Informationen über die Dell EMC PowerSwitch-Serie mit Operating System 10 Enterprise Edition (OS10EE) finden Sie in den folgenden Dokumenten. - Seite 9 Enthält die erforderlichen Schritte zur https://www.dell.com/support/home/us/en/04/ Enterprise Edition Installation des Betriebssystems, zum product-support/product/networking-s4148f-on/ Remotezugriff auf den Switch und zum docs Ausführen der Switch-Befehle. Für Dell EMC S5248F-ON-Switches finden Sie weitere Informationen in der Dokumentation zu PowerSwitch S5248F-ON unter: https://www.dell.com/support/home/us/en/04/ product-support/product/networking-s5248f-on/ docs Überblick...
-
Seite 10: Teil I: Erstmalige Bereitstellung
Übersicht über die erstmalige Bereitstellung von PowerStore T-Modell • Vorbereiten der Konfiguration von Managementswitches und -netzwerken • Switch- und Netzwerkanforderungen für die erstmalige Bereitstellung • Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung • Erkennen von PowerStore-Appliances • Erstkonfiguration der PowerStore T-Modell-Appliance Erstmalige Bereitstellung... -
Seite 11: Kapitel 2: Übersicht Über Die Erstmalige Bereitstellung Von Powerstore T-Modell
Übersicht über die erstmalige Bereitstellung von PowerStore T-Modell Themen: • Erstmalige Bereitstellung von PowerStore T-Modell Erstmalige Bereitstellung von PowerStore T-Modell Bei der ersten Bereitstellung von PowerStore T-Modell müssen Sie den Managementswitch und das -netzwerk konfigurieren. Sobald der Managementswitch konfiguriert und mit den PowerStore T-Modell-Nodes verbunden ist, ermitteln Sie die PowerStore T- Modell-Appliance und konfigurieren die Netzwerke im Assistent für die Erstkonfiguration von PowerStore Manager. -
Seite 12: Kapitel 3: Vorbereiten Der Konfiguration Von Managementswitches Und -Netzwerken
Vorbereiten der Konfiguration von Managementswitches und -netzwerken In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Reservieren von Netzwerkressourcen für die erstmalige Bereitstellung • Ausfüllen der Pflichtfelder im Arbeitsblatt für die Erstkonfiguration Reservieren von Netzwerkressourcen für die erstmalige Bereitstellung Arbeiten Sie mit Ihrem Netzwerkadministrator zusammen, um die folgenden zwei Arbeitsblätter auszufüllen und die erforderlichen Ressourcen für die anfängliche Bereitstellung der PowerStore T-Modell-Appliance zu reservieren. -
Seite 13: Ausfüllen Der Pflichtfelder Im Arbeitsblatt Für Die Erstkonfiguration
Nachdem Sie Ihr PowerStore erfolgreich ermittelt haben, werden Sie durch den Initial Configuration Wizard geführt, um Ihr erstes PowerStore Cluster zu erstellen. Ein Beispiel für ein ausgefülltes Arbeitsblatt für die Vorbereitung von Managementnetzwerken für die Dell EMC PowerSwitch-Serie finden Sie unter Beispiel für ein ausgefülltes Arbeitsblatt für die Vorbereitung des... - Seite 14 Tabelle 4. Arbeitsblatt für die Erstkonfiguration (leer) (fortgesetzt) Ausfall eines einzelnen Laufwerks Appliance-Service-Tags oder Geben Sie das Service-Tag ein. Die Service-Tag-Nummer befindet sich auf dem schwarzen Etikett auf der Ausfall von zwei Laufwerken Vorderseite des Basisgehäuses. Wenn die Systeme eintreffen, identifizieren Sie die Basisgehäuse, die Sie Ausfall eines einzelnen Laufwerks als Cluster konfigurieren möchten, und notieren Sie Ihre oder...
- Seite 15 Password Dies ist das benutzerdefinierte Kennwort, das nach der ersten Anmeldung bei der PowerStore T-Modell- Appliance angegeben wird. Ein Beispiel für ein vollständiges Arbeitsblatt für die Erstkonfiguration für die Dell PowerSwitch Series finden Sie unter Abrufen Ihres ausgefüllten Arbeitsblatts für die Erstkonfiguration.
-
Seite 16: Managementswitch-Konnektivität
Switch- und Netzwerkanforderungen für die erstmalige Bereitstellung In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Managementswitch-Konnektivität • Für die erstmalige Bereitstellung erforderliche Netzwerktypen • VLAN Optionen während der erstmaligen Bereitstellung • IP-Anforderungen für die erstmalige Bereitstellung Managementswitch-Konnektivität Die Bereitstellung mit mindestens einem Out-of-Band-Managementswitch ist für alle PowerStore T-Modell-Bereitstellungen erforderlich. Anforderungen für Node-zu-Managementswitch-Konnektivität Der Managementswitch muss über den 1 GbE-Managementport auf jedem der Appliance-Basisgehäuse-Nodes verbunden sein, wie in den folgenden Diagrammen gezeigt. -
Seite 17: Managementswitch Mit Upstream-Verbindungen
ANMERKUNG: Für die Remote-Erkennung von PowerStore T-Modell müssen die Ports des Managementswitch nicht gekennzeichneten nativen VLAN-Datenverkehr unterstützen. Die folgende Abbildung zeigt, wo sich die Managementports auf den PowerStore T-Modell-Basisgehäuse-Nodes befinden. Node A Management Port Node B Management Port Abbildung 2. Managementports der PowerStore T-Modell-Basisgehäuse-Nodes Managementswitch mit Upstream-Verbindungen Die folgende Abbildung zeigt ein Beispiel für einen Managementswitch, der mit zwei Management-Upstream-Switches verbunden ist. -
Seite 18: Für Die Erstmalige Bereitstellung Erforderliche Netzwerktypen
PowerStore T Management Switch Network Topology with Upstream Switches Management Management Upstream Switch1 Upstream Switch2 Port Channel Management Switch Node A Node B Mgmt Mgmt PowerStore T Appliance Legend: 1 Gb Abbildung 3. Managementswitch-Konnektivität zu den Upstream-Switches Für die erstmalige Bereitstellung erforderliche Netzwerktypen PowerStore T-Modell erfordert, dass alle Netzwerke eindeutig sind. - Seite 19 PowerStore T Logical Networks Management Upstream Management switch PowerStore T Management Subnets Management Remote Discovery Abbildung 4. Logischer PowerStore T-Modell-Netzwerkverkehr Der gesamte Datenverkehr erfolgt über den dedizierten 1 GbE-Managementport auf dem Basisgehäuse-Node. Stellen Sie sicher, dass Ihr PowerStore T-Modell in der Lage ist, über die oben gezeigten Subnetze zu kommunizieren. Konsultieren Sie die Dokumente Ihres Netzwerkanbieters, um sicherzustellen, dass sämtlicher Datenverkehr ordnungsgemäß...
-
Seite 20: Vlan Optionen Während Der Erstmaligen Bereitstellung
VLAN Optionen während der erstmaligen Bereitstellung Die folgenden Diagramme zeigen Beispiele für die verschiedenen VLAN-Optionen für die erstmalige Bereitstellung von PowerStore T- Modell. PowerStore T – Untagged Management VLAN Management Management switch PowerStore T Subnet Traffic Sample ID Remote Discovery 169.254.x.x/16 PowerStore Management y.y.y.y/24... -
Seite 21: Ip-Anforderungen Für Die Erstmalige Bereitstellung
PowerStore T – Tagged Management VLAN Management Upstream Management switch PowerStore T Subnet Sample ID Traffic PowerStore Management y.y.y.y/24 Remote Discovery 169.254.x.x/16 Untagged Traffic Tagged Traffic Abbildung 6. PowerStore T-Modell-Netzwerke mit getaggtem Management-VLAN Wenn das Management-VLAN getaggt ist, wird die Remote-Erkennung von PowerStore T-Modell über das native VLAN und der Managementverkehr über das getaggte VLAN ausgeführt. - Seite 22 ANMERKUNG: Es wird empfohlen, zusätzliche IP-Adressen zu reservieren, um weitere Appliances in der Zukunft unterbringen zu können. Storage-Netzwerke Bei der erstmaligen Bereitstellung gibt es keine IP-Anforderungen für das Storage-Netzwerk. Sie benötigen jedoch eine IP-Adresse für die Storage-Netzwerke, wenn Sie später in PowerStore Manager, REST API oder-CLI hinzufügen. Weitere Informationen finden Sie unter Hinzufügen von Storage-Services.
-
Seite 23: Kapitel 5: Konfigurieren Der Dell Powerswitch-Serie Für Die Erstmalige Bereitstellung
Befehle und spezifische Details. Installieren des Managementswitches im PowerStore T- Modell-Gehäuse In den folgenden Dokumenten finden Sie Informationen zur Installation der S4148- und S5200F-Modell-Switches der Dell PowerSwitch- Serie im PowerStore T-Modell-Gehäuse. Tabelle 6. Installationsressourcen der Dell PowerSwitch-Serie Dell EMC PowerSwitch-Serie Link Installationshandbuch für die Dell EMC PowerSwitch... -
Seite 24: Abrufen Ihres Ausgefüllten Arbeitsblatts Für Die Vorbereitung Des Managementnetzwerks
Stellen Sie fest, ob Sie eine direkte Verbindung oder eine Remote-Verbindung verwenden werden, um Ihre PowerStore zu ermitteln. Nachdem Sie Ihr PowerStore erfolgreich ermittelt haben, werden Sie durch den Initial Configuration Wizard geführt, um Ihr erstes PowerStore Cluster zu erstellen. Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung... -
Seite 25: Schritte Zum Konfigurieren Des Managementswitches Für Die Erstmalige Bereitstellung
Konfiguration. Eine Terminalsitzung zum Switch herstellen Führen Sie die folgenden Schritte aus, um eine Terminalsitzung zum Port der seriellen Konsole auf dem S4148-Switch der Dell EMC PowerSwitch-Serie herzustellen: Diese Schritte beziehen sich auf die Herstellung von Verbindungen zu Dell EMC PowerSwitch S4148-ON-Switches. -
Seite 26: Configure Terminal
Stellen Sie eine Terminalverbindung zum Switch her und drücken Sie Eingabe, nachdem Sie sich verbunden haben. 2. Führen Sie den Befehl show version aus, um die Version des Betriebssystems anzuzeigen. Dell EMC empfiehlt ein Upgrade auf die neueste Version, die auf Dell Digital Locker (www.dell.com/support/software/) -
Seite 27: Konfigurieren Des Managementswitch
8. Konfigurieren Sie einen NTP-Server für den Switch. ntp server 100.0.100.200 exit 9. Konfigurieren Sie die Ethernet-Ports auf dem Switch, der eine Verbindung zu den PowerStore T-Modell Managementports herstellt. interface ethernet 1/1/2 description "PowerStoreNodeA_MgmtPort" no shutdown Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung... -
Seite 28: Verkabeln Von Managementswitches
Verkabeln von Managementswitches Verkabeln Sie den Managementswitch mit den Appliance-Basisgehäuse-Nodes und dem Management-Uplink. Anhand der Beispiele in diesem Handbuch wird die Bereitstellung der PowerStore T-Modell-Appliance mit S4148-ON-Switches der Dell EMC PowerSwitch-Serie veranschaulicht. Verkabeln der Managementports auf den Nodes zum Managementswitch Der Managementswitch ist über den 1 GbE-Managementport auf jedem der Appliance-Basisgehäuse-Nodes verbunden. -
Seite 29: Verkabeln Des Managementswitch Mit Dem Management-Uplink
Der Managementswitch muss ebenfalls mit dem Management-Uplink verkabelt sein. Arbeiten Sie mit Ihrem Netzwerkadministrator zusammen, um die Konnektivität zu den Management-Upstream-Switches zu konfigurieren. ANMERKUNG: Das folgende Diagramm zeigt ein Beispiel für die Konnektivität zu den Management-Upstream-Switches. Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung... -
Seite 30: Validieren Der Konfiguration Auf Dem Managementswitch
Duplex Mode Vlan Tagged-Vlans Eth 1/1/1 discoveryWork.. up 1000M full Eth 1/1/2 PowerStoreNod.. up 1000M full Eth 1/1/25 Uplink_Ports 100G full Eth 1/1/26 Uplink_Ports 100G full Eth 1/1/53 PowerStoreNod.. up 1000M full Konfigurieren der Dell PowerSwitch-Serie für die erstmalige Bereitstellung... -
Seite 31: Network Validation Tool Für Powerstore
Network Validation Tool für PowerStore Optional können Sie das Network Validation Tool (NVT) für PowerStore nach der Konfiguration Ihrer Switches und die PowerStore- Erkennung ausführen. Das NVT steht auf der Website von Dell Technologies Solutions unter https://central.dell.com/central/home zum Download zur Verfügung. -
Seite 32: Kapitel 6: Erkennen Von Powerstore-Appliances
Dies ist das empfohlene Verfahren und erfordert, dass Sie physisch an dem Ort anwesend sind, an dem das Basisgehäuse installiert ist. ● (Optional) Laden Sie das Network Validation Tool (NVT) herunter und führen Sie es aus, um zu überprüfen, ob Ihre Netzwerke richtig konfiguriert sind. Das NVT steht auf der Website von Dell Technologies Solutions unter https://central.dell.com/central/home Download zur Verfügung. -
Seite 33: Remote-Erkennung Mit Dem Erkennungstool
● (Optional) Laden Sie das Network Validation Tool (NVT) herunter und führen Sie es für PowerStore aus, um zu überprüfen, ob Ihre Netzwerke korrekt konfiguriert sind. Das NVT steht auf der Website von Dell Technologies Solutions unter https://central.dell.com/ central/home zum Download zur Verfügung. - Seite 34 ● (Optional) Laden Sie das Network Validation Tool (NVT) herunter und führen Sie es für PowerStore aus, um zu überprüfen, ob Ihre Netzwerke korrekt konfiguriert sind. Das NVT steht auf der Website von Dell Technologies Solutions unter https://central.dell.com/ central/home zum Download zur Verfügung.
-
Seite 35: Kapitel 7: Erstkonfiguration Der Powerstore T-Modell-Appliance
Erstkonfiguration der PowerStore T-Modell- Appliance In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Assistent für die Erstkonfiguration • Abrufen Ihres ausgefüllten Arbeitsblatts für die Erstkonfiguration Assistent für die Erstkonfiguration Nachdem Sie die PowerStore T-Modell-Appliance ermittelt haben, werden Sie zum Initial Configuration Wizard (ICW) umgeleitet, um die Netzwerke auf der PowerStore T-Modell-Appliance zu konfigurieren. -
Seite 36: Abrufen Ihres Ausgefüllten Arbeitsblatts Für Die Erstkonfiguration
Sie sollten mit Ihrem Netzwerkadministrator zusammengearbeitet haben, um das Arbeitsblatt für die Erstkonfiguration auszufüllen. Das folgende Arbeitsblatt wurde mit den Ressourcen ausgefüllt, die auf den S4148-ON Top-of-Rack-Switches der Dell EMC PowerSwitch-Serie konfiguriert wurden. Wenn Sie Ihre Umgebung mit alternativen Netzwerkressourcen konfigurieren, füllen Sie das in diesem Handbuch unter Arbeitsblatt für die Erstkonfiguration (leer) - Seite 37 Tabelle 13. Arbeitsblatt für die Erstkonfiguration (ausgefüllt) (fortgesetzt) verkraften kann, ohne dass es zu einem Datenausfall oder oder Datenverlust kommt. Die Fehlertoleranzstufe für ein Ausfall von zwei Laufwerken einzelnes Laufwerk erfüllt die Verfügbarkeitsanforderungen für alle Laufwerkstypen und Kapazitätspunkte. Die Ausfall eines einzelnen –...
- Seite 38 Tabelle 13. Arbeitsblatt für die Erstkonfiguration (ausgefüllt) (fortgesetzt) SSH-Nutzername admin – Switch-Kennwort Password123! – vCenter Information (optional) Notieren Sie Ihre vorhandenen vCenter Administrator-Zugangsdaten. Der Workflow für die Erstkonfiguration erstellt automatisch ein Rechenzentrum und ESXi-Cluster und ordnet diese Ihrem Cluster zu. ANMERKUNG: Vergewissern Sie sich, dass der vCenter-Server im Netzwerk verfügbar ist.
-
Seite 39: Teil Ii: Hinzufügen Von Storage-Services
Hinzufügen von Storage-Services Dieser Teil enthält Informationen zur Vorbereitung der Switches und zur Konfiguration der Dell EMC PowerSwitch-Serie für das PowerStore T-Modell für ein zusätzliches Protokoll und zusätzliche Services. Themen: • Übersicht über Storage-Services • Vorbereiten der Konfiguration der Switches und Netzwerke für Storage-Services •... -
Seite 40: Kapitel 8: Übersicht Über Storage-Services
Übersicht über Storage-Services Dieses Kapitel enthält die folgenden Informationen Themen: • Speicherservices Speicherservices PowerStore T-Modell-Appliances werden nach der erstmaligen Bereitstellung für Fibre Channel konfiguriert. Sie haben die Möglichkeit, nach der erstmaligen Bereitstellung Storage-Services hinzuzufügen. Storage-Services umfassen die folgenden Protokolle und Services: Tabelle 14. -
Seite 41: Kapitel 9: Vorbereiten Der Konfiguration Der Switches Und Netzwerke Für Storage-Services
Wenden Sie sich an den Netzwerkadministrator, um das Arbeitsblatt für Switch-Ressourcen für Storage-Services auszufüllen und die erforderlichen Ressourcen für die Konfiguration der zwei für Storage-Services erforderlichen Top-of-Rack (Tor)-Switches zu reservieren. Ein Beispiel für ein ausgefülltes Arbeitsblatt für Switch-Ressourcen für Storage-Services für die Dell PowerSwitch-Serie finden Sie im unter Beispiel für ein ausgefülltes Arbeitsblatt für Switch-Ressourcen für... - Seite 42 Tabelle 15. Arbeitsblatt für Switch-Ressourcen für Storage-Services (leer) (fortgesetzt) Schr Details Anmerkungen Wenn Sie MC-LAG verwenden, notieren Sie sich die Ports, die Sie verwenden, um die Switches miteinander zu verbinden. ToR-Switch 1 zu ToR-Switch 2-Port-Paar 1 ToR-Switch 1 zu ToR-Switch 2-Port-Paar 2 Wenn Sie MC-LAG verwenden, geben Sie die Domain-ID ein.
- Seite 43 Tabelle 15. Arbeitsblatt für Switch-Ressourcen für Storage-Services (leer) (fortgesetzt) Schr Details Anmerkungen Bei der Verkabelung der Node-Ports mit den ToR-Switchports sollten die entsprechenden Ports auf Node A und Node B mit den gegenüberliegenden Switches verbunden werden. ANMERKUNG: Die Ports 0 und 1 der 4-Port-Karte sind für das Clusternetzwerk mit allen PowerStore T-Modell-Appliances reserviert.
- Seite 44 Tabelle 15. Arbeitsblatt für Switch-Ressourcen für Storage-Services (leer) (fortgesetzt) Schr Details Anmerkungen Node B ToR-Switch Port Switch-Port MTU-Einstellung für Jumbo Frames ANMERKUNG: Es wird empfohlen, Jumbo Frames mit einer MTU-Einstellung von 9216 zu konfigurieren. Die gleiche MTU-Größe muss auf den zwei Switches für beide Node-Ports festgelegt werden.
-
Seite 45: Arbeitsblatt Für Die Netzwerkkonfiguration Für Storage-Services
Tabelle 15. Arbeitsblatt für Switch-Ressourcen für Storage-Services (leer) (fortgesetzt) Schr Details Anmerkungen ● Port 0 auf der 4-Port-Karte auf Node A und Port Node A ToR-Switch 0 auf der 4-Port-Karte auf Node B müssen mit Port 0 der 4-Port-Karte Switch-Port gegenüberliegenden Switches verbunden werden ●... - Seite 46 Tabelle 16. Arbeitsblatt für die Netzwerkkonfiguration für zusätzliche blockoptimierte Storage-Services (leer) (fortgesetzt) Ressource iSCSI NVMe/TCP Replikation und Blockimport Gateway IP-Adressen des Storage-Netzwerks Sie müssen mindestens zwei IP-Adressen für jedes Storage-Netzwerk reservieren, das Sie hinzufügen. (1 IP-Adresse pro Node.) (Optional) Globale IP-Adresse für die Storage-Erkennung Es wird empfohlen, diese IP-Adresse zu erstellen.
- Seite 47 Tabelle 18. Arbeitsblatt für die Netzwerkkonfiguration für Datei-Importe (leer) (fortgesetzt) Ressource Datei-Import Für jede aktive Datei-Importsitzung ist mindestens 1 IP-Adresse erforderlich. Eine Datei- Importschnittstelle kann jedoch für den Datei-Import wiederverwendet werden, wenn sie derzeit von keiner anderen Sitzung verwendet wird. (Optional) Globale IP-Adresse für die Storage-Erkennung Es wird empfohlen, diese IP-Adresse zu erstellen.
-
Seite 48: Kapitel 10: Switchanforderungen Für Bereitstellungen Mit Storage-Services
Tabelle 19. Konnektivitätsoptionen für ToR-Switches ToR-zu-ToR-Konnektivität Beschreibung Direkte Verbindung mithilfe von Dell empfiehlt dringend die Verwendung von MC-LAG für die Verbindung zwischen den ToR- MC-LAG (Multi-Chassis Link Switches. Aggregation) Wenn die ToR-Switches mit MC-LAG verbunden sind, können die beiden Ports, die auf der PowerStore Appliance-Karte mit 4 Ports oder dem I/O-Modul (Systembündelung) verwendet... -
Seite 49: Direkte Verbindung Mithilfe Von Mc-Lag (Multi-Chassis Link Aggregation)
MC-LAG ist ein allgemeiner Name für die Technologie, allerdings verwenden bestimmte Anbieter ihre eigene proprietäre Terminologie, um die MC-LAG Verbindung zu definieren. Tabelle 20. Anbieterspezifische MC-LAG-Technologie Anbieter Proprietäre MC-LAG-Technologie Dell Virtual Link Trunking (VLT) Cisco Virtual PortChannel (vPC) Brocade Multi-Chassis Trunking (MCT) ANMERKUNG: In der Dokumentation Ihres Anbieters finden Sie Informationen über die Technologie für MC-LAG. -
Seite 50: Mc-Lag-Verbindung Mit Upstream-Links
● Überprüfen Sie die Best Practices für MC-LAG in der Dokumentation Ihres Switch-Anbieters. MC-LAG-Verbindung mit Upstream-Links In einer MC-LAG-Umgebung werden die beiden Switches zudem als ein logischer Switch behandelt. Auf diese Weise können Sie alle Upstream-Links von beiden Switches zu einem einzigen Portkanal hinzufügen, der die MC-LAG umspannt, wie im folgenden Diagramm gezeigt. -
Seite 51: Keine Direkte Verbindung Zwischen Den Switches
PowerStore Network Topology with Top of Rack Switches Interconnect Not Using MC-LAG Top of Rack Top of Rack Switch 1 Switch 2 Port Channel Port 0 Port 1 Port 1 Port 0 Node A Node B PowerStore T Appliance Legend: Passive state Active state Abbildung 12. - Seite 52 Upstream Upstream Switch 1 Switch 2 Port Channels Top of Rack Top of Rack Switch 1 Switch 2 Port 0 Port 1 Port 1 Port 0 Node A Node B PowerStore T Appliance Legend: Active state Passive State Abbildung 13. ToR-Switche ohne direkte Verbindung Switchanforderungen für Bereitstellungen mit Storage-Services...
-
Seite 53: Netzwerkverkehr Zu Storage-Services
Netzwerkanforderungen für Bereitstellungen mit Storage-Services Dieses Kapitel enthält die folgenden Informationen: Themen: • Netzwerkverkehr zu Storage-Services • Anforderungen des Link Aggregation Control Protocol • VLAN-Anforderungen für Storage-Netzwerke • Anforderungen an die IP-Adresse des Storage-Netzwerks zum Hinzufügen von Storage-Services Netzwerkverkehr zu Storage-Services Der gesamte Datenverkehr der Storage-Services wird von PowerStore T-Modell Appliance-Node-Ports über die beiden ToR-Switches (Top-of-Rack) geleitet. -
Seite 54: Powerstore T-Modell Netzwerkverbindung Mit Zusätzlichen Unified(File)- Netzwerken
Kennung Netzwerk Anforderungen iSCSI Kann über einen beliebigen Port auf der 4-Port-Karte oder dem I/O-Modul verkabelt werden. Replikation und Import Kann über einen beliebigen Port auf der 4-Port-Karte oder dem I/O-Modul verkabelt werden. NVMe/TCP Kann über einen beliebigen Port auf der 4-Port-Karte oder dem I/O-Modul verkabelt werden. für Cluster Muss über die ersten 2 Ports der 4-Port-Karte in einer LACP-Bündelung (0) verkabelt werden. -
Seite 55: Vlan-Anforderungen Für Storage-Netzwerke
● LACP kann mit 2 oder 4 Ports auf jedem Node konfiguriert werden, es muss jedoch dieselbe Anzahl von Ports für LACP auf beiden Nodes konfiguriert werden. ● Nachdem Sie Ihre PowerStore T-Modell-Appliance ermittelt haben, müssen Sie die Links in PowerStore Manager auf der Seite Hardware >... -
Seite 56: Powerswitch-Serie
In den folgenden Konfigurationsabschnitten wird davon ausgegangen, dass Sie die erstmalige Bereitstellung der PowerStore T-Modell-Appliance abgeschlossen haben und der Managementswitch und die Netzwerke erfolgreich konfiguriert wurden. ● Zwei ToR-Switches (Top-of-Rack) der Dell PowerSwitch Serie S4148 mit hinzugefügten I/O-Modulen und einer VLT-Verbindung (Virtual Link Trunk) zwischen den Switches. ANMERKUNG: Wenn Sie PowerStore T-Modell mit Drittanbieter-Switches konfigurieren, finden Sie in der dem Switch zugehörigen Dokumentation Befehle und spezifische Details. -
Seite 57: Installieren Der Top-Of-Rack-Switches Im Powerstore T-Modell-Gehäuse
In Bond 0 konfiguriert. Installieren der Top-of-Rack-Switches im PowerStore T-Modell-Gehäuse In den folgenden Dokumenten finden Sie Informationen zur Installation der S4148- und S5200F-Modell-Switches der Dell PowerSwitch- Serie im PowerStore T-Modell-Gehäuse. Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... -
Seite 58: Konfigurieren Der Dell Powerswitch-Serie Für Storage-Services
Bereitstellungen ohne VLT interconnect finden Sie unter: Konfigurieren von PowerStore T-Modell ohne VLTi. ANMERKUNG: Virtual Link Trunking (VLT) ist spezifisch für die Dell PowerSwitich-Konnektivität. In der Branche wird auch der Begriff Multi-Chassis Link Aggregation Group (MC-LAG) verwendet. Abrufen des ausgefüllten Arbeitsblatts für Switch-Ressourcen für Storage-Services. - Seite 59 MTU-Größe muss auf den zwei Switches für beide Node-Ports festgelegt werden. Notieren Sie sich die Ports auf den ToR-Switches, die für die Verbindung mit den Uplinks verwendet werden. Uplink A zu ToR-Switch 1 Port 29 Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
- Seite 60 So verkabeln Sie die ToR- können nicht getrennt werden und müssen über Node-Port Switchnummer und den Port: dieselben Ports ausgeführt werden. Node A ToR-Switch 1 Port 2 auf I/O-Modul 0 Switch-Port 7 Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
- Seite 61 Node A ToR-Switch – von Ports für LACP auf beiden Nodes konfiguriert werden. Port – Switchport – Node B ToR-Switch – Port – Switchport – Von Node B Zu ToR-Switch – Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
-
Seite 62: Eine Terminalsitzung Zum Switch Herstellen
Eine Terminalsitzung zum Switch herstellen Führen Sie die folgenden Schritte aus, um eine Terminalsitzung zum Port der seriellen Konsole auf dem S4148-Switch der Dell EMC PowerSwitch-Serie herzustellen: Diese Schritte beziehen sich auf die Herstellung von Verbindungen zu Dell EMC PowerSwitch S4148-ON-Switches. -
Seite 63: Configure Terminal
Stellen Sie eine Terminalverbindung zum Switch her und drücken Sie Eingabe, nachdem Sie sich verbunden haben. 2. Führen Sie den Befehl show version aus, um die Version des Betriebssystems anzuzeigen. Dell EMC empfiehlt ein Upgrade auf die neueste Version, die auf Dell Digital Locker (www.dell.com/support/software/) -
Seite 64: Allgemeine Einstellungen Auf Den Top-Of-Rack (Tor)-Switches Konfigurieren
Führen Sie den Befehl show license status aus, um die Installation der Lizenz anzuzeigen. Das Feld License Type: sollte PERPETUAL anzeigen. Wenn eine Evaluierungslizenz installiert ist, stehen die von Dell EMC erworbenen Lizenzen zum Download auf Dell Digital Locker (www.dell.com/support/software/) zur Verfügung. -
Seite 65: Konfigurieren Von Virtual Link Trunking Interconnect
Switches nach der Konfiguration des Verbindungstyps verkabeln. Weitere Informationen finden Sie unter Die Top-of-Rack(ToR)-Switches verkabeln VLTi ist erforderlich, um das Link Aggregation Control Protocol zwischen den PowerStore-Nodes zu konfigurieren. Stellen Sie eine Terminal-Verbindung mit dem ersten ToR-Switch (Switch1) her. Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... - Seite 66 1/1/25-1/1/26 ● vlt-domainund die Portnummern sollten auf beiden Switches identisch sein. ● Die Ports 25 und 26 sind 100 GbE-Ports auf der Dell EMC S4148-ON PowerSwitch Serie. Andere Switches können unterschiedliche Portnummern haben, die den 100-GbE-Ports zugewiesen sind.
-
Seite 67: Die Uplink-Ports Auf Den Top-Of-Rack(Tor)-Switches Konfigurieren
6. Wiederholen Sie die Schritte 1–5 auf dem zweiten ToR-Switch (Switch 2). Tabelle 26. Codebeispiel für die Konfiguration von ToR-Switch-Uplink-Ports Switch 1 Switch 2 configure terminal configure terminal Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... -
Seite 68: Konfigurieren Des Iscsi-Netzwerks Auf Den Tor-Switches
4. Konfigurieren des iSCSI-VLAN für Node A-Ports interface ethernet 1/1/7 description NodeA_IO_0_port_2 no shutdown switchport mode trunk switchport trunk allowed vlan 200 mtu 9216 exit Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... -
Seite 69: Konfigurieren Des Nvme/Tcp-Netzwerks Auf Den Tor-Switches
NVMe_Network no shutdown exit 4. Konfigurieren von NVMe/TCP-VLAN für Node A-Ports interface ethernet 1/1/5 description NodeA_IO_0_port_0 no shutdown switchport mode trunk switchport trunk allowed vlan 300 mtu 9216 exit Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... -
Seite 70: Konfigurieren Des Replikations- Und Blockimportnetzwerks Auf Den Tor-Switches
3. Erstellen Sie das Replikations- und Blockimport-VLAN. interface vlan 400 description RepBlockImport_Network no shutdown exit 4. Konfigurieren des Replikations- und Blockimport-VLAN für Node A-Ports interface ethernet 1/1/2 switchport trunk allowed vlan 400 exit Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... -
Seite 71: Konfigurieren Von Nas-Netzwerken Auf Den Tor-Switches
4. Erstellen Sie den LACP-Portkanal für Node-A-Ports. interface port-channel 10 description NodeA_NAS_LACP_port_channel vlt-port-channel 10 switchport trunk allowed vlan 500 switchport mode trunk spanning-tree port type edge mtu 9216 exit Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... - Seite 72 10 switchport mode trunk switchport mode trunk switchport trunk allowed vlan 500 switchport trunk allowed vlan 500 spanning-tree port type edge spanning-tree port type edge mtu 9216 mtu 9216 Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
-
Seite 73: Konfigurieren Eines Clusternetzwerks Auf Den Top-Of-Rack-Switches
3. Konfigurieren Sie das native VLAN 1 für das Cluster. interface vlan 1 description Cluster_Network no shutdown exit 4. Erstellen Sie den LACP-Portkanal für Node-A-Ports. interface port-channel 30 description NodeA_Cluster_LACP_port_channel vlt-port-channel 30 switchport mode trunk Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie... - Seite 74 30 interface port-channel 30 description NodeA_Cluster_LACP_port_channel description NodeA_Cluster_LACP_port_channel vlt-port-channel 30 vlt-port-channel 30 switchport mode trunk switchport mode trunk switchport access vlan 1 switchport access vlan 1 Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
- Seite 75 9216 mtu 9216 exit exit interface port-channel 50 interface port-channel 50 switchport access vlan 1 switchport access vlan 1 exit exit copy running-configuration startup- copy running-configuration startup- configuration configuration Konfigurieren von PowerStore T-Modell mit S4148 Top-of-Rack-Switches der Dell PowerSwitch-Serie...
-
Seite 76: Kapitel 13: Verkabeln Vontor-Switches Der Dell Powerswitch-Serie Für Storage-Services
Verbinden Sie 100 GbE Port 26 des unteren Switch (1) mit 100 GbE Port 26 des oberen Switch (2). Die Top-of-Rack-Switches mit den Core Uplinks verkabeln Verkabeln Sie die S4148-ON-Top-of-Rack-Switches (ToR) der Dell EMC PoweSwitch-Serie mit den Core-Uplinks. Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services... -
Seite 77: Verkabeln Des Basisgehäuses Mit Den Tor-Switches
Uplink B Abbildung 18. Verbindungen der S4148-ON ToR-Switches der Dell EMC PowerSwitch-Serie mit den Core-Uplinks Tabelle 34. Schritte zum Herstellen einer Verbindung der S4148-ON ToR-Switches der Dell EMC PowerSwitch- Serie mit den Core-Uplinks Verbinden Sie Port 30 des unteren ToR-Switches mit dem Core-Uplink A. -
Seite 78: Verkabeln Der Iscsi-, Replikations- Und Importnetzwerke
Port 1 auf der 4-Port- Karte Verkabeln der iSCSI-, Replikations- und Importnetzwerke Verkabeln Sie die Nodes mit den ToR-Switches (Top-of-Rack) für iSCSI-, Replikations- und Importnetzwerke. Verkabeln Sie die Node-Ports für iSCSI-, Replikations- und Importnetzwerke. Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services... -
Seite 79: Verkabeln Des Nvme/Tcp-Netzwerks
Verbinden Sie Port 2 auf I/O-Modul 0 des oberen Node B mit Port 48 des oberen Switch (Switch 2). Verkabeln des NVMe/TCP-Netzwerks Verkabeln Sie die Nodes mit den ToR-Switches (Top of Rack) für das NVMe/TCP-Netzwerk. Verkabeln Sie die Node-Ports für das NVMe/TCP-Netzwerk. Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services... -
Seite 80: Verkabeln Des Nas-Netzwerks
Verbinden Sie Port 0 auf dem I/O-Modul 0 des oberen Node B mit Port 50 des oberen Switch (Switch 2). Verkabeln des NAS-Netzwerks Verkabeln Sie die Nodes mit den ToR-Switches (Top-of-Rack) für das NAS-Netzwerk (Network Attached Storage). Verkabeln Sie die Node-Ports für das NAS-Netzwerk. Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services... -
Seite 81: Verkabeln Des Clusternetzwerks
Verbinden Sie Port 3 auf I/O-Modul 1 des oberen Node B mit Port 47 des oberen Switch (Switch 2). Verkabeln des Clusternetzwerks Verkabeln Sie die Nodes mit den ToR-Switches (Top-of-Rack) für das Clusternetzwerk. Verkabeln Sie die Node-Ports für das Clusternetzwerk. Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services... - Seite 82 Verbinden Sie Port 1 des unteren Node (A) mit Port 1 des oberen Switch (2). Verbinden Sie Port 1 des oberen Node (B) mit Port 54 des unteren Switch (1). Verbinden Sie Port 0 des oberen Node (B) mit Port 54 des oberen Switch (2). Verkabeln vonToR-Switches der Dell PowerSwitch-Serie für Storage-Services...
-
Seite 83: Kapitel 14: Validieren Der Konfiguration Der Powerswitch-Serie Mit Tor-Switches
Validieren der Konfiguration der PowerSwitch-Serie mit ToR-Switches In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Die Konfiguration auf den Top-of-Rack (ToR)-Switches validieren • Netzwerk-Validierungstool nach dem Hinzufügen der Top-of-Rack-Switches zu Ihrer PowerStore T-Modell-Bereitstellung Die Konfiguration auf den Top-of-Rack (ToR)-Switches validieren Nachdem Sie Ihre ToR-Switches konfiguriert und verkabelt haben, validieren Sie die Konfiguration, bevor Sie Ihre PowerStore T-Modell- Modellbereitstellung ermitteln. - Seite 84 5. Die Konfiguration des Link Layer Discovery Protocol (LLDP) validieren show lldp neighbors Loc PortID Rem Host Name Rem Port Id Rem Chassis Id -------------------------------------------------------------------------------------- ethernet1/1/1 Not Advertised 00:e0:ec:da:5c:da 00:e0:ec:da:5c:da ethernet1/1/1 Dell EMC PowerStore 00:e0:ec:da:5c:ca cyc-coreos ethernet1/1/5 Not Advertised 00:60:16:a1:1a:4c 00:60:16:a1:1a:4c ethernet1/1/5 Dell EMC PowerStore 00:60:16:a1:1a:3c cyc-coreos ethernet1/1/7...
- Seite 85 7. VLT-Backuplink validieren show vlt <domain_id> backup-link VLT Backup Link ------------------------ Destination : 100.0.100.11 Peer Heartbeat status : Up Heartbeat interval : 30 Heartbeat timeout : 90 Destination VRF : default 8. Überprüfen Sie, ob die VLT domain_id nicht übereinstimmt. show vlt <domain_id>...
- Seite 86 EVPN Mode Mismatch: No mismatch EVPN EVI Mismatch: No mismatch EVPN VRF Mismatch: No mismatch EVPN ARP-ND SUPPRESSION Mismatch: No mismatch NVE Mismatch: No mismatch VLAN anycast ip Mismatch: No mismatch VLAN anycast mac Mismatch: No mismatch DHCP Snooping Mismatch: Global Snooping Configuration Mismatch ------------------------------------------------------------ Codes: SE...
- Seite 87 Local Peer -------------------------- No mismatch Global Snooping configuration: Protocol Local Peer ---------------------------------- No Mismatch Vlan status IPv4 IPv6 VlanId Local Peer Local Peer -------------------------------------------------------- No mismatch Mismatch check for NLB configs in VLT ------------------------------------------------ No mismatch Multicast routing mismatches: Global status: Parameter Local Peer...
- Seite 88 VlanId Local Peer Local Peer ---------------------------------------------------------------- No mismatch PIM Anycast RP information mismatches: Anycast RP: Parameter Local Peer ------------------------------------------------------------------------- Anycast RP-Set: RP-address Local Peer -------------------------------------------------------------------------------------- No mismatch Mismatch check for Port Security configs in VLT ---------------------------------------------------------------------------- GLOBAL PORT-SECURITY CONFIGURATION ---------------------------------------------------------------------------- No mismatch ---------------------------------------------------------------------------- VLT-LAG PORT-SECURITY CONFIGURATION...
-
Seite 89: Netzwerk-Validierungstool Nach Dem Hinzufügen Der Top-Of-Rack-Switches Zu Ihrer Powerstore T-Modell-Bereitstellung
Top-of-Rack-Switches zu Ihrer PowerStore T-Modell- Bereitstellung Optional können Sie das Network Validation Tool (NVT) für PowerStore nach der Konfiguration der Top-of-Rack-Switches (ToR) für PowerStore T-Modell-Appliance-Storage-Services ausführen. Das NVT steht auf der Website von Dell Technologies Solutions unter https://central.dell.com/central/home zum Download zur Verfügung. -
Seite 90: Kapitel 15: Konfigurieren Von Storage-Netzwerken In Powerstore Manager
Konfigurieren von Storage-Netzwerken in PowerStore Manager In diesem Kapitel werden die folgenden Informationen behandelt: Themen: • Erstellen blockoptimierter Storage-Netzwerke in PowerStore Manager • Erstellen von NAS-Netzwerken in PowerStore Manager • Fügen Sie optional die Datei-Importschnittstelle in PowerStore Manager hinzu. Erstellen blockoptimierter Storage-Netzwerke in PowerStore Manager Nachdem Sie die ToR-Switches für Storage-Netzwerke konfiguriert haben, müssen Sie die Storage-Netzwerke in PowerStore Manager erstellen. -
Seite 91: Port 2 Auf I/O-Modul
Tabelle 40. Arbeitsblatt für die Netzwerkkonfiguration für zusätzliche blockoptimierte Storage-Services (ausgefüllt) (fortgesetzt) Ressource iSCSI NVMe/TCP Replikation und Blockimport Verwenden Sie dieselben VLAN-IDs, die zum Konfigurieren Ihrer Storage- Netzwerke auf dem Switch verwendet wurden. Netzmaske/Präfixlänge Gateway 192.168.2.1 192.168.3.1 192.168.4.1 IP-Adressen des Storage-Netzwerks 192.168.2.11-12 192.168.3.11-12 192.168.4.11-12... -
Seite 92: Erstellen Von Nas-Netzwerken In Powerstore Manager
d. Der Link State sollte grün sein und das Storage-Netzwerk sollte in der Spalte Mapped for Storage angezeigt werden. e. Suchen Sie nach dem entsprechenden Port auf dem anderen Appliance-Node, um zu überprüfen, ob der Link State grün und das Storage-Netzwerk in der Spalte Mapped for Storage angezeigt wird. -
Seite 93: Fügen Sie Optional Die Datei-Importschnittstelle In Powerstore Manager Hinzu
1. Konfigurieren Sie die Linkzusammenfassung in PowerStore Manager für die LACP-Bündelung, die Sie für das NAS-Netzwerk auf dem Switch erstellt haben. a. Navigieren Sie von PowerStore Manager zur Seite Hardware und wählen Sie die Appliance aus, für die Sie die Bündelung konfiguriert haben. - Seite 94 Tabelle 42. Arbeitsblatt für die Netzwerkkonfiguration für Datei-Importe (ausgefülltes Beispiel) (fortgesetzt) Ressource Datei-Import Für jede aktive Datei-Importsitzung ist mindestens 1 IP-Adresse erforderlich. Eine Datei- Importschnittstelle kann jedoch für den Datei-Import wiederverwendet werden, wenn sie derzeit von keiner anderen Sitzung verwendet wird. (Optional) Globale IP-Adresse für die Storage-Erkennung –...
-
Seite 95: Dateimobilität - Überblick
Dateimobilität Dieser Anhang enthält folgende Informationen: Themen: • Dateimobilität – Überblick • Erstellen von Dateimobilität in PowerStore Manager Dateimobilität – Überblick Dateimobilität ist eine Voraussetzung für die Replikation und den Importdatenverkehr von Datei-Storage. Die Dateimobilität wird über das Managementnetzwerk über den Managementswitch ausgeführt. PowerStore T-Modell-Cluster verwenden die Dateimobilitätsschnittstelle, um SSH-Verbindungen mit externen Dateiressourcen herzustellen. - Seite 96 Abbildung 24. Erforderliche Netzwerke für die Replikation von Datei-Storage Kennung Beschreibung Nicht verfügbare Ports auf den Nodes. Node A Managementport zu Managementswitch Node B Managementport zu Managementswitch Node A-Verbindung zum unteren Top-of-Rack-Switch 1. Node B-Verbindung zum unteren Top-of-Rack-Switch 2. Untere Top-of-Rack-Switch-1-Verbindung zum Remotesystem. Obere Top-of-Rack-Switch 2-Verbindung zum Remotesystem.
-
Seite 97: Dateimobilität Für Den Datei-Import
ANMERKUNG: Replikation und Blockimport ist ein freigegebenes Netzwerk. Das Blockimportnetzwerk wird nicht für Dateifunktionen verwendet. Nur der Replikationsteil des Netzwerks mit Dateimobilität wird für die Replikation von Datei-Storage verwendet. Dateimobilität für den Datei-Import Um Datei-Storage aus externen Quellen zu importieren, müssen Sie die Dateimobilität in PowerStore Manager konfigurieren und ein Netzwerk für den Datei-Import auf den Switches und in PowerStore Manager konfigurieren. -
Seite 98: Erstellen Von Dateimobilität In Powerstore Manager
Kennung Beschreibung Node B-Verbindung zum unteren Top-of-Rack-Switch 1. Node B-Verbindung zum oberen Top-of-Rack-Switch 1. LACP-Verbindung zwischen Node B und den ToR-Switches. Untere Top-of-Rack-Switch-1-Verbindung zum Remotesystem. Obere Top-of-Rack-Switch 2-Verbindung zum Remotesystem Verbindung zum Remotesystem. Informationen zum Konfigurieren eines Netzwerks für den Datei-Import finden Sie unter Teil 2: Hinzufügen von Storage-Services. -
Seite 99: Anhang B: Erweitern Eines Storage-Netzwerks Für Die Ausführung Über Mehrere Ports
Hinzufügen von Storage-Services auf den beiden TopR-Switches (Top-of-Rack) der Dell EMC PowerSwitch- Serie S4148 konfiguriert wurde. Wenn Sie nicht das in diesem Handbuch beschriebene iSCSI-Netzwerk konfiguriert haben, ersetzen Sie die Beispielressourcen durch Werte, die Ihrer Umgebung entsprechen. -
Seite 100: Konfigurieren Des Vlan Auf Den Tor-Switches
Konfigurieren des VLAN auf den ToR-Switches Anhand der folgenden Schritte wird ein Beispiel für die Konfiguration von VLANs auf zwei S4148-ON-Top-of-Rack-Switches (ToR) der Dell EMC PowerSwitch-Serie gezeigt. Sie können die PowerStore T-Modell-Appliance-Nodes mit den Switches verkabeln, bevor oder nachdem Sie diese Schritte ausgeführt haben. -
Seite 101: Hinzufügen Von Ip-Adressen Und Zuordnen Des Storage-Netzwerks Zu Den Ports
switchport mode trunk switchport trunk allowed vlan 200 no shutdown exit 4. Wiederholen Sie die Schritte 1–3 auf dem zweiten ToR-Switch (Switch 2), wie unten gezeigt. ANMERKUNG: Achten Sie darauf, bei der Konfiguration des zweiten ToR-Switch (Switch 2) die richtigen Ethernetports zu verwenden. -
Seite 102: Anhang C: Erstellen Eines Zusätzlichen Storage-Netzwerks
EMC PowerSwitch-Serie verwendet werden, die für das ursprüngliche NVMe/TCP-Netzwerk konfiguriert sind, das unter Hinzufügen von Storage-Services beschrieben ist. Wenn Sie nicht die in diesem Handbuch beschriebenen S4148 ToR-Switches der Dell EMC PowerSwitch-Serie verwenden, ersetzen Sie die Beispiel-Ressourcen durch Werte, die Ihrer Umgebung entsprechen. Tabelle 47. Neue Storage-Netzwerkressourcen... -
Seite 103: Konfigurieren Eines Storage-Netzwerks Auf Den Tor-Switches
Anhand der folgenden Schritte wird ein Beispiel für die Konfiguration eines zusätzlichen NVMe/TCP-Storage-Netzwerks auf zwei op-of- Rack-Switches (ToR) der Dell EMC PowerSwitch-Serie S4148 gezeigt. Sie können die PowerStore T-Modell-Appliance-Nodes mit den Switches verkabeln, bevor oder nachdem Sie diese Schritte ausgeführt haben. -
Seite 104: Erstellen Eines Zusätzlichen Storage-Netzwerks In Powerstore Manager
3. Konfigurieren Sie das Storage-Netzwerk auf ToR-Switch 1. interface vlan 210 description NVMe_Network2 exit 4. Konfigurieren Sie das Storage-Netzwerk für Port 6 auf ToR-Switch 1. interface ethernet 1/1/6 description NodeA_IO_0_port_1 no shutdown switchport mode trunk switchport trunk allowed vlan 210 mtu 9216 no shutdown 5. - Seite 105 e. Suchen Sie nach dem entsprechenden Port auf dem anderen Appliance-Node, um zu überprüfen, ob der Link State grün und das Storage-Netzwerk in der Spalte Mapped for Storage angezeigt wird. Erstellen eines zusätzlichen Storage-Netzwerks...
-
Seite 106: Anhang D: Konfigurieren Des Powerstore-T-Modells Mit Tor-Switches Und Ohne Vlt Interconnect
Nachfolgend sind die erforderlichen Schritte für die Bereitstellung von PowerStore T-Modell mit zwei Top-of-Rack-Switches (ToR) ohne Virtual Link Trunking interconnect aufgeführt. Ein bestimmtes Codebeispiel für die folgenden Schritte zur Konfiguration der PowerSwitch-Serie finden Sie unter Konfigurieren der Dell PowerSwitch-Serie für Bereitstellungen mit ToR-Switches. -
Seite 107: Anhang E: Andere Konfigurationsvorgänge Für Die Dell Emc Powerswitch-Serie
Dell EMC SmartFabric Services Dell EMC SmartFabric Services ermöglicht eine automatisierte End-to-End-Fabric, bei der bis zu 98 % der Aufgaben automatisiert sind, und bietet so Einfachheit und Flexibilität für den Netzwerkbetrieb am Tag 2 für Cluster- und Netzwerkerweiterungen. Die zentrale Verwaltung mit vCenter ermöglicht es Nutzern, ein oder mehrere Fabrics von vCenter aus zu bedienen und deren Lebenszyklus zu... -
Seite 108: Ausgeführte Konfiguration Der In Powerstore T-Modell-Bereitstellungen Verwendeten Powerswitch-Serie
Proceed to reboot the system? [confirm yes/no]:y Ausgeführte Konfiguration der in PowerStore T-Modell- Bereitstellungen verwendeten PowerSwitch-Serie Verwenden Sie den folgenden Befehl, um eine Ausführungskonfigurationsdatei zu erzeugen, wenn S4148-Switches der Dell PowerSwitch- Serie für die Management- und Top-of-Rack-Switches (ToR) verwendet werden: show running-configuration In den folgenden Abschnitten finden Sie mehrere Ausgabebeispiele: ●... - Seite 109 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/11 shutdown switchport access vlan 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/12 shutdown Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 110 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/23 shutdown switchport access vlan 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/24 shutdown switchport access vlan 1 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 111 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/36 shutdown switchport access vlan 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/37 shutdown switchport access vlan 1 flowcontrol receive off flowcontrol transmit off Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 112 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/49 shutdown switchport access vlan 1 flowcontrol receive off flowcontrol transmit off interface ethernet1/1/50 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
-
Seite 113: Beispiel Der Ausgeführten Konfiguration Für Die Tor-Switches
**** role sysadmin username admin password **** role sysadmin priv-lvl 15 priv-lvl 15 aaa authentication login default local aaa authentication login default local aaa authentication login console local aaa authentication login console local Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie... - Seite 114 40 vlt-port-channel 40 interface port-channel50 interface port-channel50 description Uplink description Uplink no shutdown no shutdown switchport mode trunk switchport mode trunk switchport access vlan 1 switchport access vlan 1 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 115 9216 flowcontrol transmit off flowcontrol receive off flowcontrol transmit off interface ethernet1/1/8 description NodeA_IO_0_port_3 interface ethernet1/1/9 no shutdown shutdown channel-group 10 mode active switchport access vlan 1 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 116 1 flowcontrol transmit off flowcontrol receive on flowcontrol transmit off interface ethernet1/1/20 shutdown interface ethernet1/1/19 switchport access vlan 1 shutdown flowcontrol receive on switchport access vlan 1 flowcontrol transmit off Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 117 1 switchport access vlan 1 flowcontrol receive on flowcontrol receive on flowcontrol transmit off Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 118 1 switchport access vlan 1 flowcontrol receive on flowcontrol receive on flowcontrol transmit off flowcontrol transmit off interface ethernet1/1/44 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 119 1 shutdown flowcontrol receive on switchport access vlan 1 flowcontrol transmit off flowcontrol receive on flowcontrol transmit off interface ethernet1/1/54 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
- Seite 120 0.0.0.0/0 100.0.100.10.1 management route 0.0.0.0/0 100.0.100.10.1 vlt-domain 1 backup destination 100.0.100.10 vlt-domain 1 discovery-interface ethernet1/1/25-1/1/26 backup destination 100.0.100.11 peer-routing discovery-interface ethernet1/1/25-1/1/26 primary-priority 8192 peer-routing vlt-mac 00:00:00:00:00:01 primary-priority 4096 vlt-mac 00:00:00:00:00:01 Andere Konfigurationsvorgänge für die Dell EMC PowerSwitch-Serie...
