- Seite 1 Dell EMC PowerEdge T40 Installations- und Service-Handbuch Vorschriftenmodell: D24M Series Vorschriftentyp: D24M003 Feb 2021 Rev. A07...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 6 Kapitel 2: PowerEdge T40-System – Übersicht..................7 Frontansicht des Systems..............................8 Rückansicht des Systems..............................9 Innenansicht des Systems..............................10 Ausfindigmachen des Informationsschilds Ihres Systems....................10 Aufkleber mit Systeminformationen........................... 11 Kapitel 3: Anfängliche Systemeinrichtung und Erstkonfiguration............15 Einrichten Ihres Systems..............................15 Optionen zum Installieren des Betriebssystems.......................15 Methoden zum Download von Firmware und Treiber.................... - Seite 4 Netzteil....................................45 Entfernen des Netzteils..............................45 Einbauen des Netzteils..............................46 Erweiterungskarten................................47 Entfernen der Erweiterungskarte..........................47 Installieren der Erweiterungskarte..........................49 Speichermodul..................................50 Richtlinien für Systemspeicher............................ 50 Allgemeine Richtlinien zur Installation von Speichermodulen................... 51 Entfernen eines Speichermoduls..........................52 Installieren eines Speichermoduls..........................53 Systembatterie..................................
- Seite 5 Systemfehlermeldungen..............................97 Kapitel 9: Wie Sie Hilfe bekommen....................98 Informationen zum Recycling oder End-of-Life-Service....................98 Hochladen von Dateien für den technischen Support von Dell..................98 Kontaktaufnahme mit Dell..............................98 Zugriff auf Systeminformationen mithilfe von QRL......................99 Quick Resource Locator (QRL) für das PowerEdge T40-System................99 Kapitel 10: Dokumentationsangebot....................
-
Seite 6: Kapitel 1: Über Dieses Dokument
Über dieses Dokument Mit diesem Dokument erhalten Sie eine Übersicht über das System, Informationen zur Installation und dem Austausch von Komponenten, technische Daten, diagnostische Mittel sowie Richtlinien zur Installation bestimmter Komponenten. Über dieses Dokument... -
Seite 7: Kapitel 2: Poweredge T40-System - Übersicht
PowerEdge T40-System – Übersicht Das PowerEdge T40-System ist ein Tower-Server, der Folgendes unterstützt: ● Einen Intel Xeon-Prozessor der E-Serie oder einen Intel Core i3-Prozessor oder einen Intel Pentium Gold-Prozessor ● Bis zu drei verkabelte 3,5-Zoll-SATA-Laufwerke ● Bis zu vier UDIMM-Steckplätze ●... -

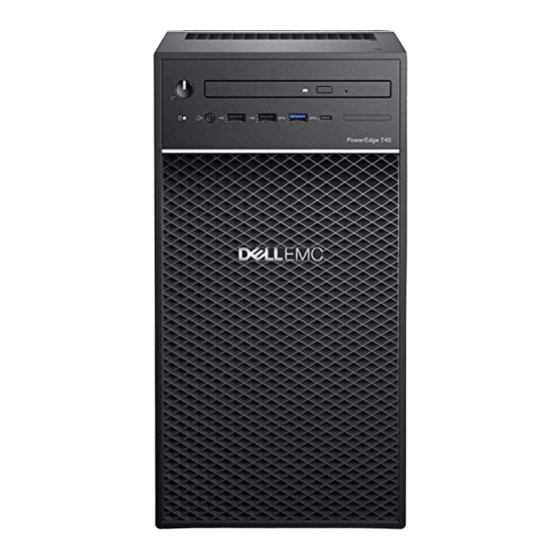

Seite 8: Frontansicht Des Systems
Frontansicht des Systems Abbildung 1. Frontansicht des Systems 1. Netzschalter/Diagnoseanzeige 2. LED-Laufwerksaktivitätsanzeige 3. 3,5-mm-Kopfhörerport 4. USB 2.0-Type-A-Port (2) 5. Optisches Laufwerk 6. USB 3.1 Typ-C-Anschluss 7. USB 3.0-Type-A-Port Weitere Informationen zu den Ports finden Sie im Abschnitt Technische Daten zu Ports und Anschlüssen. -
Seite 9: Rückansicht Des Systems
Rückansicht des Systems Abbildung 2. Rückansicht des Systems 1. Service-Tag-Nummer 2. Serielle Schnittstelle 3. PS2-Port (Tastatur) 4. PS2-Port (Maus) 5. Display-Port (2) 6. NIC-Anschluss 7. USB 2.0-Type-A-Port mit SmartPower (2) 8. USB 3.0-Type-A-Ports (4) 9. Audio-Port (Line-out) 10. Erweiterungskartensteckplätze (4) 11. -
Seite 10: Innenansicht Des Systems
Service Code befindet sich auf einem Aufkleber auf der Oberseite des Systems und die Service-Tag-Nummer befindet sich auf einem Aufkleber auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten. PowerEdge T40-System – Übersicht... -
Seite 11: Aufkleber Mit Systeminformationen
Aufkleber mit Systeminformationen Abbildung 4. Service-Informationen PowerEdge T40-System – Übersicht... - Seite 12 Abbildung 5. Informationen zum Arbeitsspeicher Abbildung 6. Jumpereinstellungen PowerEdge T40-System – Übersicht...
- Seite 13 Abbildung 7. Systemaufgabe PowerEdge T40-System – Übersicht...
- Seite 14 Abbildung 8. Quick Resource Locator PowerEdge T40-System – Übersicht...
-
Seite 15: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration
Sie können die Firmware und die Treiber von der Dell Support-Website unter folgender Adresse herunterladen: Dell.com/support/drivers. Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. - Seite 16 Schritte 1. Besuchen Sie Dell.com/support/drivers. 2. Geben Sie im Abschnitt Drivers & Downloads (Treiber und Downloads) die Service-Tag-Nummer Ihres Systems in das Kästchen Service Tag or Express Service Code (Service-Tag-Nummer oder Express-Servicecode) ein und klicken Sie dann auf Submit (Senden).
-
Seite 17: Kapitel 4: Vor-Betriebssystem-Verwaltungsanwendungen
Startmenü So rufen Sie den Start-Manager auf: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie F12, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält außerdem Diagnose- und BIOS-Setup-Optionen. -
Seite 18: Navigationstasten
Dieses Menü ist hilfreich, wenn Sie ein bestimmtes Gerät starten oder die Diagnose für das System aufrufen möchten. Die Verwendung des Startmenüs ändert nicht die im BIOS gespeicherte Startreihenfolge. Dies sind die Optionen: ● UEFI Boot: ○ Windows Boot Manager ●... -
Seite 19: Aktiviert
Tabelle 2. Allgemein Option Beschreibung ● Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung: aktiviert ● Enable Attempt Legacy Boot („Legacy-Start versuchen“ aktivieren) – Standardeinstellung: nicht aktiviert UEFI Boot Path Security (UEFI- Hier können Sie festlegen, ob das System den Benutzer zum Eingeben des Administrator- Startpfadsicherheit) Kennworts beim Starten von einem UEFI-Startpfad aus auffordert. - Seite 20 Tabelle 3. Systemkonfiguration Option Beschreibung ● Front Port 2 (vorderer Port, mittig) ● Front Port 3 (vorderer Port, rechts)* ● Front Port 4 (vorderer Port, Type C)* *Kennzeichnet einen USB 3.0-fähigen Port Rear USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Konfiguration. ●...
- Seite 21 Tabelle 5. Sicherheit Option Beschreibung Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist. Allow Non-Admin Password Changes (Admin-fremde Kennwortänderungen erlauben) – Diese Option ist standardmäßig aktiviert. TPM 2.0 Security Hiermit können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) für das Betriebssystem sichtbar ist.
- Seite 22 Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor. ● Disabled (Deaktiviert) ● Enabled (Aktiviert) – Standardeinstellung Dell Reliable Memory Ermöglicht das Aktivieren oder Deaktivieren von Dell RMT im Prozessor. Technology (RMT) ● Disabled (Deaktiviert) ● Enabled (Aktiviert) – Standardeinstellung Tabelle 9.
- Seite 23 Tabelle 9. Energieverwaltung Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: ● Ausschalten ● Einschalten ● Last Power State (Letzter Stromzustand) – Standardeinstellung Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift- Technology...
- Seite 24 Tabelle 12. Unterstützung der Virtualisierung Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. ● Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) – Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von Intel VT für direkte E/A bereitgestellten zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor).
-
Seite 25: Aktualisieren Des Bios
ANMERKUNG: Dell empfiehlt, die BIOS-Version nicht über mehr als 3 Versionen hinweg zu aktualisieren. Beispiel: Wenn Sie das BIOS von 1.0 auf 7.0 aktualisieren möchten, installieren Sie zunächst Version 4.0 und installieren Sie dann Version 7.0. Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker VORSICHT: Wenn BitLocker vor der Aktualisierung des BIOS nicht ausgesetzt wird, wird beim nächsten Neustart... -
Seite 26: Aktualisieren Des System-Bios Unter Verwendung Eines Usb-Flashlaufwerks
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB-Speichergerät aus und klicken Sie auf Eingabe. - Seite 27 Die meisten nach 2012 hergestellten Dell Systeme verfügen über diese Funktion. Sie können dies ermitteln, indem Sie Ihr System über das einmalige F12-Startmenü starten und prüfen, ob BIOS FLASH UPDATE (Flash-BIOS-Aktualisierung) als Startoption für das System aufgeführt ist. Wenn die Option aufgeführt ist, wird diese BIOS-Aktualisierungsoption vom BIOS unterstützt.
- Seite 28 4. Die Datei „T40_0.1.5.exe“ im folgenden Screenshot dient als Beispiel. Der tatsächliche Dateiname kann abweichen. 5. Sobald die Datei ausgewählt ist, wird sie im Dateiauswahlfeld angezeigt. Klicken Sie zum Fortfahren auf die Schaltfläche „OK“. Vor-Betriebssystem-Verwaltungsanwendungen...
- Seite 29 6. Klicken Sie auf die Schaltfläche Begin Flash Update (Flash-Aktualisierung starten). Vor-Betriebssystem-Verwaltungsanwendungen...
- Seite 30 7. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie fortfahren möchten. Klicken Sie zum Starten der Aktualisierung auf „Yes“ (Ja). 8. BIOS-Aktualisierung wird nun ausgeführt. Das System wird neu gestartet. Anschließend wird die BIOS-Aktualisierung gestartet und der Fortschritt der Aktualisierung anhand einer Statusanzeige angezeigt. Je nach Änderungen in der Aktualisierung wechselt die Statusanzeige möglicherweise mehrere Male von 0 bis 100.
-
Seite 31: System- Und Setup-Kennwort
9. Nach Abschluss wird das System neu gestartet und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Tabelle 16. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen von BIOS-Einstellungen Ihres Systems eingeben müssen. -
Seite 32: Zuweisen Eines System-Setup-Kennworts
Zuweisen eines System-Setup-Kennworts Voraussetzungen Um ein System- oder Adminkennwort zuweisen zu können, muss der Status auf Not set (Nicht eingestellt) gesetzt sein. Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Schritte 1. -
Seite 33: Pxe-Boot
PXE-Boot Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff verwenden. Um auf die Option PXE-Start zuzugreifen, starten Sie das System und drücken Sie dann während des POST die Taste F12, anstatt die Standard-Startreihenfolge aus dem BIOS-Setup zu verwenden. -
Seite 34: Kapitel 5: Installieren Und Entfernen Von Systemkomponenten
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 35: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems
Vor der Arbeit an Komponenten im Inneren Ihres Systems Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 2. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Entfernen Sie die Systemabdeckung. -
Seite 36: Systemabdeckung Anbringen
Abbildung 10. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Halterungen am Systemgehäuse auf die Aussparungen am Gehäuse aus. 2. Drücken Sie auf die Systemabdeckung, bis sie einrastet. Installieren und Entfernen von Systemkomponenten... -
Seite 37: Frontblende
Abbildung 11. Systemabdeckung anbringen Nächste Schritte 1. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System an eine elektrische Steckdose an. 2. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Frontblende Frontblende entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. -
Seite 38: Frontblende Anbringen
Abbildung 12. Frontblende entfernen Nächste Schritte Bringen Sie die Frontblende wieder Frontblende anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. Setzen Sie die Laschen der Blende in die Blendenschlitze im System ein. 2. -
Seite 39: Festplattenlaufwerke
3. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Schalten Sie das System aus und ziehen Sie die Kabel ab, bevor Sie das Laufwerk entfernen. Weitere Informationen finden Sie unter www.dell.com/storagecontrollermanuals. 4. Trennen Sie die Strom- und Datenkabel vom Laufwerk. -
Seite 40: Installieren Eines Laufwerkträgers Im Laufwerkschacht
VORSICHT: Das Kombinieren von Laufwerkträgern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. Schritte Drücken Sie die Halteklammern und heben Sie den Laufwerkträger aus dem Laufwerkschacht heraus. Abbildung 14. Entfernen des Festplattenträgers Nächste Schritte Setzen Sie den Laufwerkträger wieder in den Laufwerkschacht ein. -
Seite 41: Entfernen Eines Laufwerks Aus Dem Laufwerkträger
Abbildung 15. Installieren des Festplattenträgers Nächste Schritte 1. Verbinden Sie die Strom- und Datenkabel mit dem Laufwerk. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems ANMERKUNG: Die SATA-Ports auf der Systemplatine entsprechen den SATA-Geräten. Siehe Etikett mit Systeminformationen. ANMERKUNG: „SATA 1“... -
Seite 42: Einsetzen Eines Laufwerks In Den Laufwerkträger
Abbildung 16. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen eines Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. -
Seite 43: Netzteilbaugruppe
Abbildung 17. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie einen 3,5-Zoll-Laufwerkträger in einem Laufwerkschacht. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems Netzteilbaugruppe Öffnen der Netzteilbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. -
Seite 44: Schließen Der Netzteilbaugruppe
2. Heben Sie die Netzteilbaugruppe an. Abbildung 18. Öffnen der Netzteilbaugruppe Nächste Schritte Schließen Sie die Netzteilbaugruppe. Schließen der Netzteilbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 45: Netzteil
Abbildung 19. Schließen der Netzteilbaugruppe Nächste Schritte 1. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems Netzteil Entfernen des Netzteils Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems 3. -
Seite 46: Einbauen Des Netzteils
Abbildung 20. Entfernen des Netzteils Nächste Schritte Bauen Sie das Netzteil wieder ein. Einbauen des Netzteils Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. -
Seite 47: Erweiterungskarten
Abbildung 21. Installieren des Netzteils Nächste Schritte 1. Verbinden Sie das Netzteilkabel mit dem Laufwerk. Öffnen Sie die Netzteilbaugruppe. 3. Verbinden Sie die Netzteilkabel mit dem optischen Laufwerk und der Systemplatine. ANMERKUNG: Sie müssen das Kabel später wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird. Schließen Sie die Netzteilbaugruppe. - Seite 48 4. Wenn Sie die Karte dauerhaft entfernen möchten, setzen Sie ein Abdeckblech ein. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
-
Seite 49: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. ANMERKUNG: Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. -
Seite 50: Speichermodul
Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Schließen Sie die Netzteilbaugruppe. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. 4. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. -
Seite 51: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Abbildung 26. Speichersockelpositionen auf der Systemplatine Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 17. Speicherkanäle Kanal 0 Kanal 1 Steckplatz A1 und A3 Steckplatz A2 und A4 Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. -
Seite 52: Entfernen Eines Speichermoduls
● Alle DIMMs müssen DDR4-DIMMs sein. ● Jeder Kanal kann mit maximal zwei DIMMs mit unterschiedlicher Bankanzahl bestückt werden. Die Bankanzahl spielt dabei keine Rolle. ● Wenn Speichermodule mit unterschiedlichen Taktraten installiert sind, erfolgt der Betrieb mit der Taktrate des langsamsten Speichermoduls. -
Seite 53: Installieren Eines Speichermoduls
Abbildung 27. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie ein Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. -
Seite 54: Systembatterie
Kapazität des installierten Speichers übereinstimmen. Wenn der Wert nicht korrekt ist, sind möglicherweise nicht alle Speichermodule ordnungsgemäß installiert. Stellen Sie sicher, dass die Speichermodule fest in den Sockeln sitzen. Führen Sie die Systemspeicherüberprüfung in der Systemdiagnose durch. Siehe Integrierte Dell Systemdiagnose. Systembatterie... -
Seite 55: Optisches Laufwerk
Abbildung 29. Entfernen der Systembatterie 3. Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben Sie sie unter die Sicherungslaschen. 4. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 30. -
Seite 56: Installieren Des Optischen Laufwerks
Abbildung 31. Entfernen des optischen Laufwerks Nächste Schritte Setzen Sie das optische Laufwerk wieder ein. Installieren des optischen Laufwerks Voraussetzungen ANMERKUNG: Es kann nur ein flaches 9,5-mm-SATA-DVD-ROM-Laufwerk oder ein DVD+/-RW-Laufwerk im System installiert werden. Externe optische Laufwerke können über USB-Anschlüsse angeschlossen werden. 1. -
Seite 57: Lautsprecher
Abbildung 32. Installieren des optischen Laufwerks Nächste Schritte Schließen Sie die Netzteilbaugruppe. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems ANMERKUNG: Die SATA-Ports auf der Systemplatine entsprechen den SATA-Geräten. Siehe Etikett mit Systeminformationen. ANMERKUNG: „SATA 1“... - Seite 58 Abbildung 33. Lautsprecherkabelführung Schritte 1. Drücken Sie auf die Freigabelasche, um den Lautsprecher zu lösen. 2. Drücken Sie den Lautsprecher in Richtung Gehäusevorderseite und entfernen Sie den Lautsprecher aus dem System. Installieren und Entfernen von Systemkomponenten...
-
Seite 59: Einbauen Des Lautsprechers
Abbildung 34. Entfernen des Lautsprechers Nächste Schritte Setzen Sie den Lautsprecher wieder ein. Einbauen des Lautsprechers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1. - Seite 60 Abbildung 35. Einbauen des Lautsprechers ANMERKUNG: Führen Sie das Kabel durch die Halteklammern auf der Trägerplatte des Systemlüfters und der Systemplatine. Installieren und Entfernen von Systemkomponenten...
-
Seite 61: Systemlüfter
Abbildung 36. Lautsprecherkabelführung Nächste Schritte Schließen Sie das Netzteilscharnier. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Systemlüfter Entfernen des Systemlüfters Voraussetzungen VORSICHT: Fassen Sie beim Entfernen oder Installieren des Lüfters nie die Lüfterflügel an. VORSICHT: Betreiben Sie das System niemals mit entferntem Systemlüfter. - Seite 62 Schritte 1. Entfernen Sie die Schraube, mit der die Trägerplatte des Lüfters am Gehäuse befestigt ist. 2. Schieben Sie die Trägerplatte des Systemlüfters in Richtung der Gehäusevorderseite, um sie aus dem System zu lösen. Abbildung 37. Entfernen des Systemlüftergehäuses 3. Ziehen Sie das Systemlüfterkabel aus der Kabelführung auf der Trägerplatte des Systemlüfters. 4.
-
Seite 63: Installieren Des Systemlüfters
Abbildung 38. Entfernen des Systemlüfters Nächste Schritte Setzen Sie den Systemlüfter wieder ein. Installieren des Systemlüfters Voraussetzungen VORSICHT: Fassen Sie beim Installieren oder Entfernen des Systemlüfters nie die Lüfterflügel an. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. - Seite 64 Abbildung 39. Installieren des Systemlüfters 4. Richten Sie die Trägerplatte des Systemlüfters auf die Schlitze am Gehäuse aus. 5. Schieben Sie die Trägerplatte des Systemlüfters in den Schlitz, bis sie fest sitzt. 6. Ziehen Sie die Schrauben an, um die Trägerplatte des Systemlüfters am Gehäuse zu befestigen. 7.
-
Seite 65: Eingriffschalter
Nächste Schritte Installieren Sie den Lautsprecher. Schließen Sie die Netzteilbaugruppe. 3. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Eingriffschalter Entfernen des Eingriffsschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. -
Seite 66: Prozessor Und Kühlkörper
Abbildung 42. Installieren des Eingriffsschalters Nächste Schritte Schließen Sie die Netzteilbaugruppe. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Prozessor und Kühlkörper Entfernen des Kühlkörpermoduls Voraussetzungen WARNUNG: Der Kühlkörper ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen. -
Seite 67: Entfernen Des Prozessors
Abbildung 43. Entfernen des Kühlkörpermoduls Nächste Schritte 1. Wenn Sie einen fehlerhaften Kühlkörper entfernen, tauschen Sie das Kühlkörpermodul aus. Andernfalls entfernen Sie den Prozessor. Entfernen des Prozessors Voraussetzungen WARNUNG: Der Prozessor ist auch nach dem Ausschalten des Systems möglicherweise eine Zeit lang zu heiß zum Anfassen. -
Seite 68: Einbauen Des Prozessors
Abbildung 44. Entfernen des Prozessors Nächste Schritte Bauen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. 1. -
Seite 69: Installieren Des Kühlkörpermoduls
3. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems Installieren des Kühlkörpermoduls Voraussetzungen VORSICHT: Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors. 1. -
Seite 70: Systemplatine
ANMERKUNG: Stellen Sie sicher, dass Sie das Kabel des Kühlkörperlüfters um den Schraubenkopf des Kühlkörperlüfters wickeln. Abbildung 47. Installieren des Kühlkörpers Nächste Schritte Schließen Sie die Netzteilbaugruppe. 2. Befolgen Sie die Verfahrensschritte unter Nach der Arbeit an Komponenten im Inneren des Systems Systemplatine Entfernen der Systemplatine Voraussetzungen... - Seite 71 Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Größe 2 die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Abbildung 48. Position der Schrauben der Systemplatine 2. Entfernen Sie die Schrauben, mit denen der serielle Port befestigt ist. 3. Halten Sie die Systemplatine an den Rändern fest, neigen Sie sie und heben Sie sie schräg aus dem Gehäuse heraus. VORSICHT: Achten Sie darauf, die Systemidentifikationstaste nicht zu beschädigen, während Sie die Systemplatine vom Gehäuse entfernen.
-
Seite 72: Einsetzen Der Systemplatine
Abbildung 49. Entfernen der Systemplatine Nächste Schritte Ersetzen oder installieren Sie die Systemplatine. Einsetzen der Systemplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. - Seite 73 Abbildung 50. Einsetzen der Systemplatine 4. Befestigen Sie die Systemplatine mit den entsprechenden Schrauben unter Verwendung eines Kreuzschlitzschraubendrehers Größe 2 am Gehäuse. Abbildung 51. Position der Schrauben der Systemplatine Installieren und Entfernen von Systemkomponenten...
-
Seite 74: Eingeben Der Service-Tag-Nummer Des Systems Mithilfe Des Servicemenüs
Nächste Schritte 1. Installieren Sie die folgenden Komponenten: a. Speichermodule. b. Prozessor. c. Kühlkörpermodul. d. Erweiterungskarte, falls diese installiert ist 2. Verbinden Sie alle Kabel mit der Systemplatine. ANMERKUNG: Achten Sie darauf, die Kabel im System entlang der Gehäusewand zu führen und mit der Kabelhalterung zu sichern. -
Seite 75: Bedienfeld
2. Drücken Sie <F2>, um das System-Setup aufzurufen. 3. Klicken Sie auf Service Tag Settings (Service-Tag-Einstellungen). 4. Geben Sie die Service-Tag-Nummer ein. ANMERKUNG: Sie können die Service-Tag-Nummer nur dann eingeben, wenn das Feld Service-Tag-Nummer (Service-Tag- Nummer) leer ist. Stellen Sie sicher, dass Sie die richtige Service-Tag-Nummer eingeben. Nachdem Sie die Service-Tag-Nummer eingegeben haben, kann sie nicht mehr aktualisiert oder geändert werden. -
Seite 76: Installieren Des Bedienfelds
Nächste Schritte Setzen Sie das Bedienfeld wieder ein. Installieren des Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems Schritte 1. Führen Sie die Kabel durch den Bedienfeldschlitz im Gehäuse. 2. -
Seite 77: Betriebsschaltermodul
Betriebsschaltermodul Entfernen des Netzschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Verfahrensschritte unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Öffnen Sie die Netzteilbaugruppe. Entfernen Sie die Frontblende. Entfernen Sie das optische Laufwerk. Entfernen Sie das Bedienfeld. - Seite 78 2. Bringen Sie das Klebeband, mit dem das Netzschaltermodul am System befestigt wird, wieder an. Abbildung 55. Baugruppe 3. Führen Sie das Kabel des Netzschaltermoduls durch die Kabelführungsklammern am Gehäuse. 4. Verbinden Sie das Kabel des Netzschaltermoduls mit dem Anschluss auf der Systemplatine. Nächste Schritte Installieren Sie das Bedienfeld.
-
Seite 79: Kapitel 6: Jumper Und Anschlüsse
Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Darüber hinaus bietet es einige grundlegende Informationen zu Jumpern und Switches und beschreibt die Anschlüsse auf der Platine des Systems. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. -
Seite 80: Jumper-Einstellungen Auf Der Systemplatine
Tabelle 18. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung ATX_CPU Netzanschluss für Prozessor PROZESSOR Prozessorsockel CPU_FAN Prozessorlüfteranschluss SYS FAN 1 Anschluss für Systemlüfter INTRUDER Anschluss für Gehäuseeingriffschalter F_PANEL Anschluss für Netzschaltermodul ATX_POWER Systemnetzanschluss TYPE-C USB-Type-C-Anschluss auf der Vorderseite F_USB 1 USB-Anschluss auf der Vorderseite SATA 1... -
Seite 81: Betrieb
Voraussetzungen VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise. Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. -
Seite 82: Kapitel 7: Technische Daten
Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • Unterstützte Betriebssysteme • PSU – Technische Daten • Technische Daten des Systemlüfters •... -
Seite 83: Gehäuseabmessungen
Gehäuseabmessungen Abbildung 57. Gehäuseabmessungen Tabelle 21. Abmessungen des PowerEdge T40-Gehäuses 176,6 mm 335 mm 359,5 mm (6,95 Zoll) (13,18 Zoll) (14,15 Zoll) Gewicht des Systems Tabelle 22. PowerEdge T40-System – Gewicht System-konfiguration Maximalgewicht (mit allen Laufwerken/SSDs) 1 x 3,5-Zoll-Laufwerk 8,4 kg (18,52 lb) Technische Daten des Prozessors Das PowerEdge T40-System unterstützt die folgenden Prozessoren: Tabelle 23. -
Seite 84: Unterstützte Betriebssysteme
● Einen Systemlüfter auf der Oberseite des Systems. ● Einen Prozessorlüfter auf dem Kühlkörper. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration den Dell Energy Smart Solution Advisor unter Dell.com/ESSA, um den Stromverbrauch des System zu prüfen und eine optimale Energienutzung zu gewährleisten. Technische Daten... -
Seite 85: Technische Daten Der System-Batterie
Die Erweiterungskarten sind nicht hot-swap-fähig. Arbeitsspeicher – Technische Daten VORSICHT: Dell empfiehlt die Verwendung von ECC-DIMMs, um das Risiko unkorrigierbarer Systemfehler, Datenverluste und/oder Beschädigungen von Daten im Hintergrund zu verringern. DIMM ohne ECC werden nicht für unternehmenskritische Anwendungen verwendet. ANMERKUNG: DIMM-Module ohne ECC werden nur in ausgewählten Ländern unterstützt. -
Seite 86: Laufwerk - Technische Daten
Laufwerk – Technische Daten Laufwerke Das PowerEdge T40-System unterstützt die folgenden Konfigurationen: Tabelle 28. Laufwerkkonfigurationen Konfiguration Kapazität Bis zu 3 x verkabelte 3,5-Zoll-SATA-Laufwerke. 1 / 2 / 4 TB ANMERKUNG: Das PowerEdge T40-System unterstützt nur Einstiegslaufwerke. Einstiegslaufwerke: kostengünstigste Laufwerke, die in Anwendungen mit geringer Nutzung und begrenzter Anzahl von Laufwerken verwendet werden. -
Seite 87: Displayport - Technische Daten
● Intel UHD-Grafikkarte 610 für Intel Pentium Gold-Prozessoren Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umweltzertifizierungen finden Sie in den Datenblättern zu Produkt und Umwelt in den Handbüchern und Dokumenten auf www.dell.com/support/home Tabelle 31. Temperatur – Technische Daten Temperatur Technische Daten Speicher −40–65 °C (−40–149 °F) -
Seite 88: Übersicht Über Thermische Beschränkungen
Tabelle 35. Maximale Höhe – Technische Daten Maximale Höhe über NN Technische Daten Während des Betriebs 3048 m (10.000 Fuß) Speicher 12.000 m (39.370 Fuß) Tabelle 36. Herabstufung der Betriebstemperatur – Technische Daten Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Die maximale Temperatur verringert sich um 1 °C / 300 m (1 °F / 547 ft) oberhalb von 900 m (2953 ft). - Seite 89 Tabelle 39. Gasförmige Verschmutzung – Technische Daten Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate < 300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. Silber-Kupon-Korrosionsrate < 200 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Technische Daten...
-
Seite 90: Kapitel 8: Systemdiagnose Und Anzeigecodes
Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Anzeigecodes auf der Frontblende • NIC-Anzeigecodes • Integrierter Selbsttest des Netzteils • Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) •... -
Seite 91: Integrierter Selbsttest Des Netzteils
Abbildung 58. NIC-Anzeigen 1. Verbindungsanzeige 2. Aktivitätsanzeige Tabelle 41. NIC-Anzeigen Konvention Status Zustand Verbindungsanzeige und Aktivitätsanzeige Die NIC ist nicht mit dem Netzwerk verbunden. leuchten nicht Die Verbindungsanzeige leuchtet grün Der NIC ist mit einem gültigen Netzwerk bei einer Port- Geschwindigkeit von 10 Mbit/s oder 100 Mbit/s verbunden. -
Seite 92: Enhanced Pre-Boot System Assessment (Epsa, Erweiterte Systemtests Vor Hochfahren Des Computers)
1. Schalten Sie das System ein. 2. Wenn das System gestartet wird, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 93: Diagnose
Diagnose Stromversorgungsanzeige: Zeigt den Status der Stromversorgung an. Stetig gelb leuchtend: Das Betriebssystem kann auf dem System nicht gestartet werden. Dies weist darauf hin, dass die Stromversorgung oder ein anderes Gerät im System fehlerhaft ist. Gelb blinkend: Das Betriebssystem kann auf dem System nicht gestartet werden. Dies weist darauf hin, dass die Stromversorgung normal ist, aber ein anderes Gerät im System fehlerhaft oder nicht ordnungsgemäß... - Seite 94 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
- Seite 95 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 96 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Setzen Sie sich mit Dell in Verbindung. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden.
-
Seite 97: Systemfehlermeldungen
Sie die Systemspeicherüberprüfung (System Memory) und die Tastatur-Controller-Tests (Keyboard Controller) von Dell Diagnostics aus oder wenden Sie sich an Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Legen Sie einen Datenträger in das Laufwerk ein und versuchen Sie es erneut. -
Seite 98: Kapitel 9: Wie Sie Hilfe Bekommen
Sie das entsprechende Land aus. Hochladen von Dateien für den technischen Support von Dell Wenn Sie Systemberichte oder andere Dateien an den technischen Support von Dell fsenden möchten, können Sie die Seite für das Hochladen von Dateien auf Dell TechDirect verwenden. -
Seite 99: Zugriff Auf Systeminformationen Mithilfe Von Qrl
● Referenzmaterialien, darunter das Installations- und Service-Handbuch sowie die mechanische Übersicht ● Ihre Service-Tag-Nummer für einen schnellen Zugriff auf Ihre Hardware-Konfiguration und Garantieinformationen ● Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte 1. -
Seite 100: Kapitel 10: Dokumentationsangebot
Treibern und Firmware finden Sie im Abschnitt „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Um Informationen zur Aktualisierung des Systems Dell.com/support zu erhalten, empfiehlt Dell, dass Sie die aktuelle BIOS-Version, Treiber und Systemverwaltungs- Firmware herunterladen und auf Ihrem System installieren. Dokumentationsangebot...
