Installationsverfahren
Einschalten optionaler DAEs
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
18
2. Bringen Sie an jedes Netzkabel mithilfe der im Zubehör-Kit enthaltenen
Kabelbinder ein doppelseitig bedrucktes Kabeletikett mit der Aufschrift
„Verfahren zum Herunterfahren" an.
Hinweis
Befestigen Sie die Etiketten nahe am Ende das Netzkabels, wo es an das DPE
angeschlossen wird.
3. Schließen Sie jedes DPE-Netzkabel an das Netzteil jeder SP-Baugruppe an.
Das Netzkabel für SP-Baugruppe A ist grau. Das Netzkabel für SP-Baugruppe B
ist schwarz.
4. Befestigen Sie jedes Netzkabel an der Systemkomponente mit dem
Kabelhaltebügel am Netzteil.
5. Verbinden Sie die DPE an die Stromverteilungseinheit wie folgt:
a. Verbinden Sie das Netzteil für SP-Baugruppe A, dargestellt in grau, mit
PDU A.
b. Verbinden Sie das Netzteil für SP-Baugruppe B, dargestellt in schwarz, mit
PDU B.

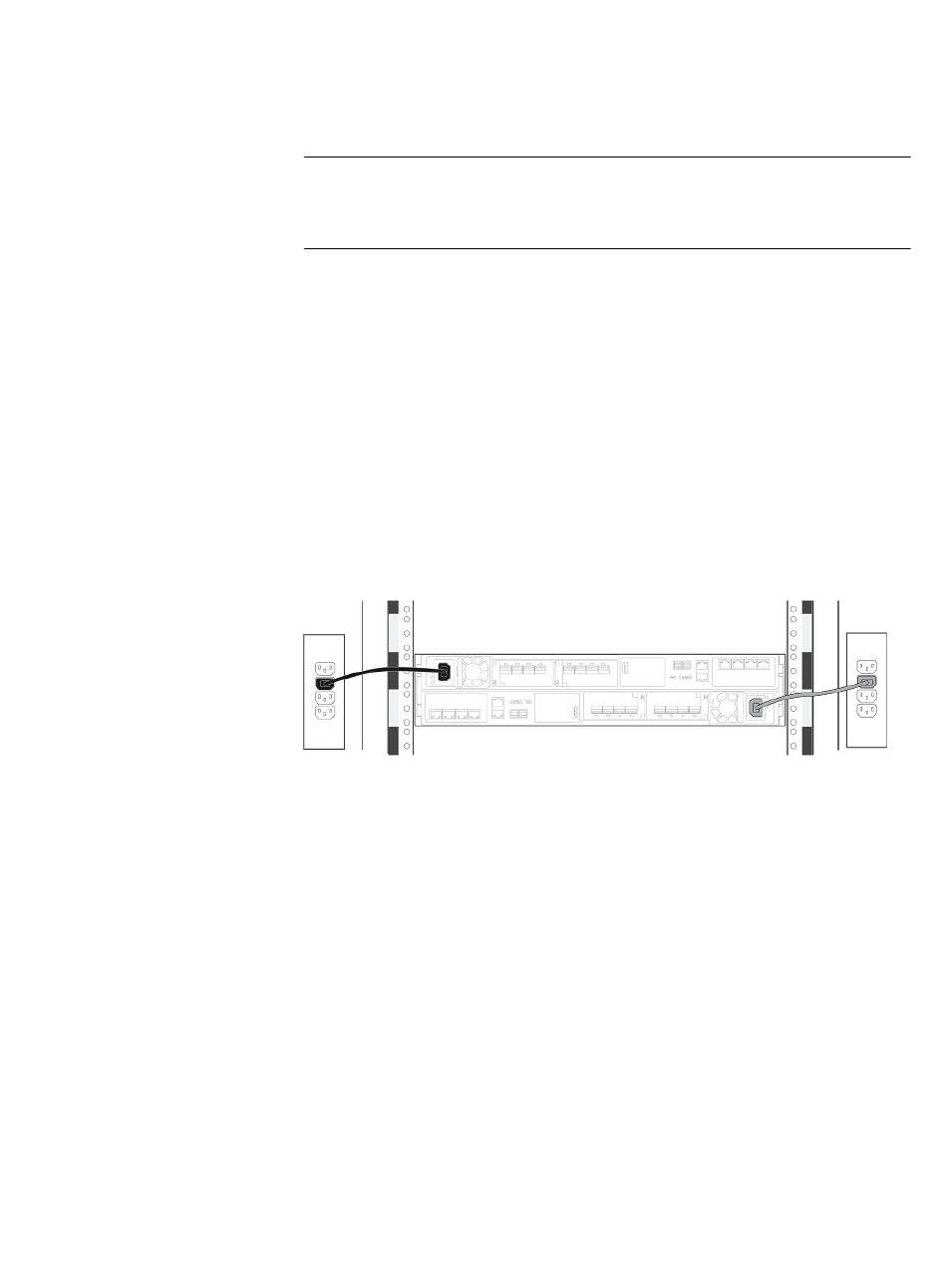

Abbildung 6 Verkabelung der DPE mit dem PDU
6. Bündeln und befestigen Sie die Kabel ggf. mit Kabelbindern.
7. Wenn Ihr Speichersystem in einen Schrank eingesetzt wurde, bringen Sie das im
Zubehör-Kit enthaltene haftende, einseitige Etikett mit der Aufschrift
„Verfahren zum Herunterfahren" auf der Rückseite des Schranks an. Wenn
nicht, bringen Sie dieses Etikett an einer Stelle an, die bei Betrachtung der
Rückseite des Speichersystems sichtbar ist.
8. Überwachen Sie das System während des Hochfahrens. Es dauert etwa 10 bis
15 Minuten, bis das System startet. Die LEDs zeigen den Fortschritt der
Systemaktivierung an. Die grünen, blauen und gelben Betriebs-LEDs des
Systems blinken während der Startsequenz. Weitere Informationen über die
Status beim Hochfahren finden Sie im nächsten Abschnitt.
Wenn Sie eine oder mehrere optionale DAEs installiert haben, schließen Sie die
Netzkabel an. Siehe
Verbinden der Stromversorgung mit dem DAE
Anweisungen zum Einschalten eines DAE.
Wenn Sie kein optionales DAE installieren, fahren Sie mit dem nächsten Abschnitt fort.
auf Seite 40 für
