Installieren Des Internes Batteriebackupmodul - Dell EMC Unity series Installations- Und Servicehandbuch

Installieren des internes Batteriebackupmodul

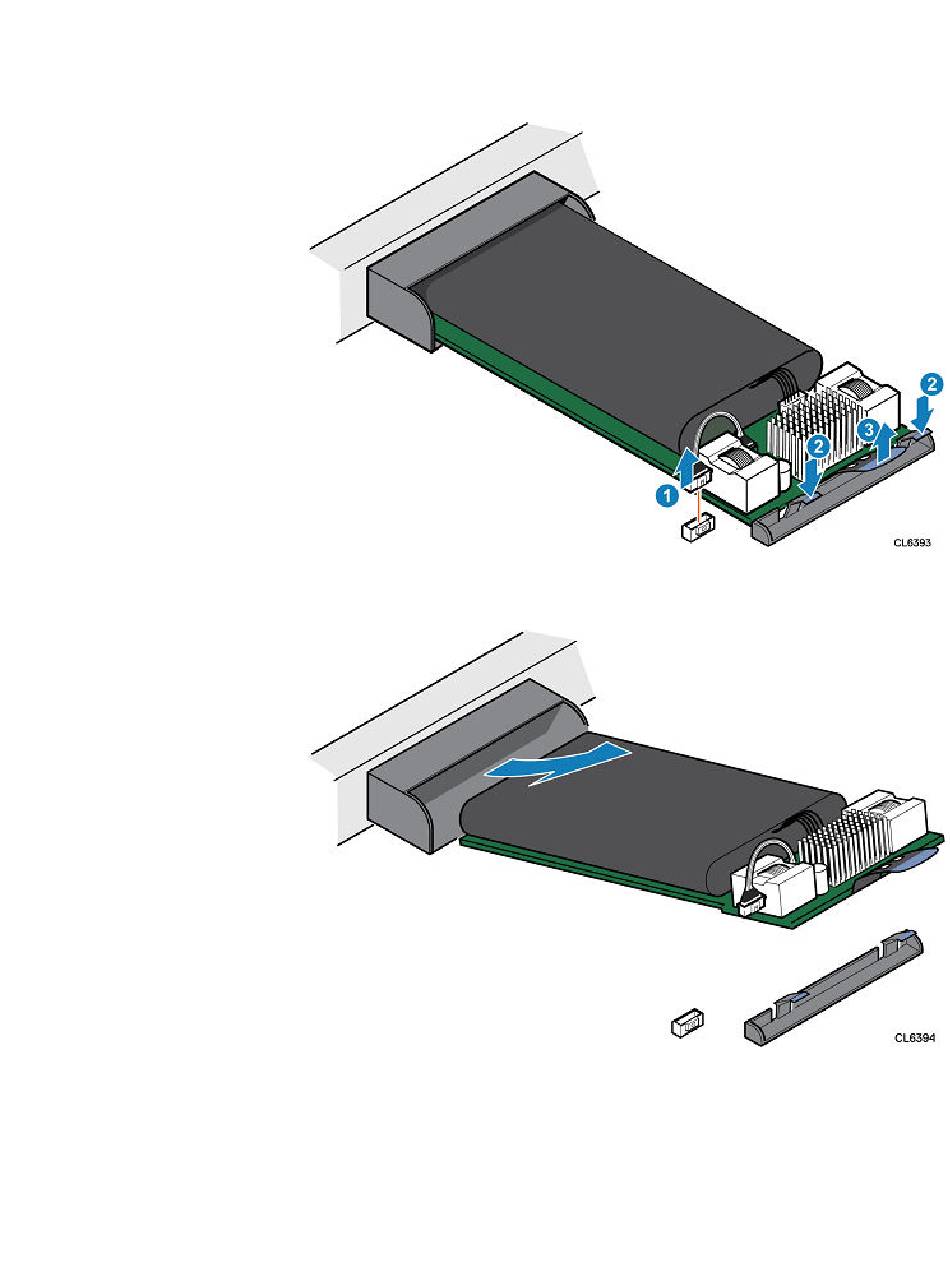

Abbildung 115 Lösen des internes Batteriebackupmoduls
4. Heben Sie das internes Batteriebackupmodul von der Hauptplatine ab.
Abbildung 116 Entfernen des internes Batteriebackupmodul
5. Trennen Sie das Kabel von dem internes Batteriebackupmodul, indem Sie die
weiße Lasche drücken und nach oben heben.
Vorgehensweise
1. Schließen Sie das Kabel der internes Batteriebackupmodul an das internes
Batteriebackupmodul an.
Übertragen von Teilen aus dem fehlerhaften SP-Baugruppe in den Ersatz-SP-Baugruppe
-Serviceverfahren
117
