-Serviceverfahren
Installieren eines neuen Lüftermodul
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
88

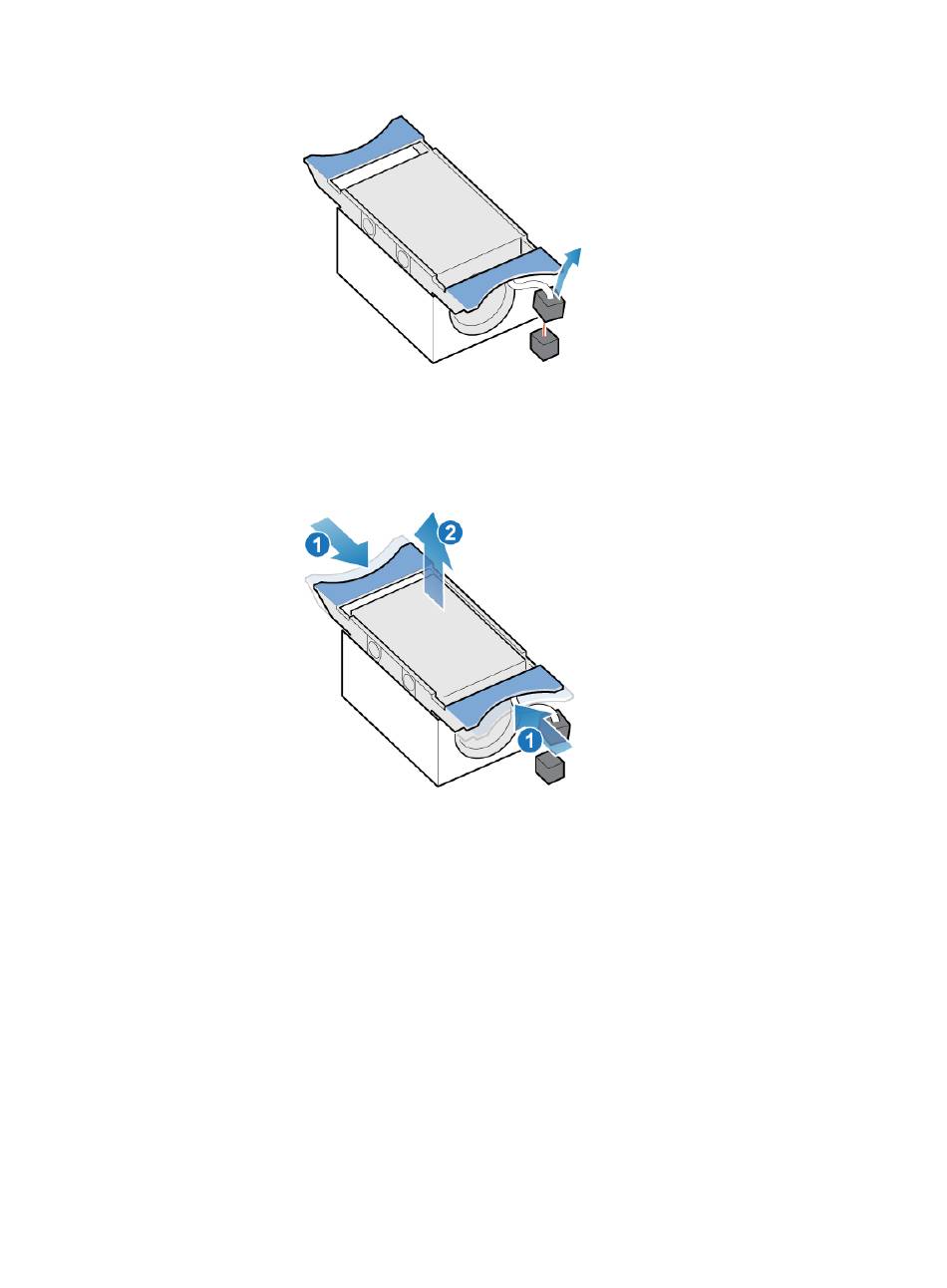

Abbildung 76 Trennen des Netzkabels des Lüfters
2. Lösen Sie das Netzkabel des Lüftermoduls vom Kabelhalter.
3. Drücken Sie die blauen Freigabelaschen.
4. Heben Sie das Lüftermodul von der Hauptplatine ab.
Abbildung 77 Entfernen des Lüfters von der Hauptplatine
Vorgehensweise
1. Platzieren Sie das Lüftermodul in die Montageposition in der SP-Baugruppe.
2. Drücken Sie die blauen Laschen und drücken Sie nach unten, um das
Lüftermodul in Position zu verriegeln.
3. Verbinden Sie das Netzkabel des Lüftermoduls mit dem Anschluss auf der
Hauptplatine.
