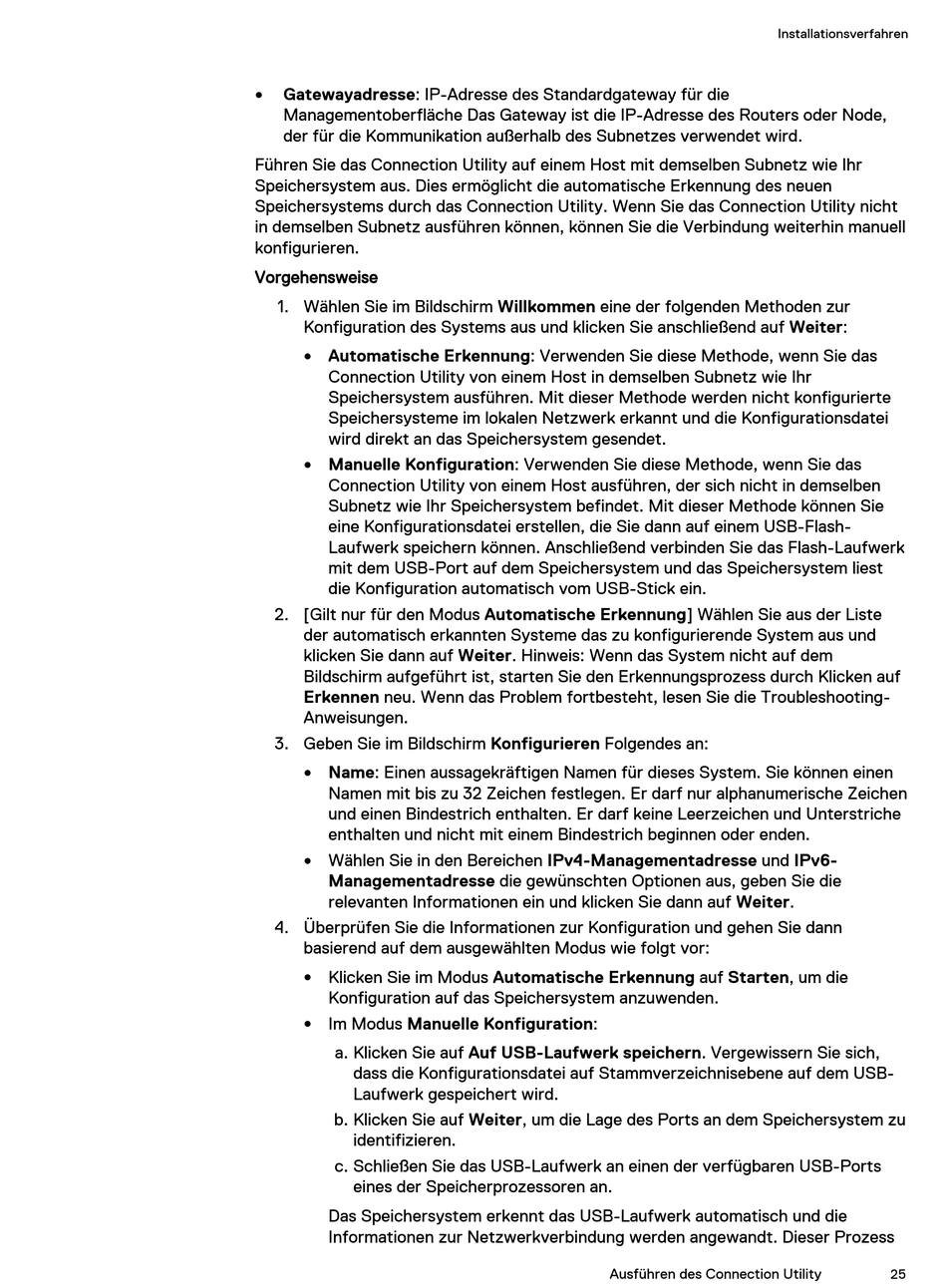

Dell EMC Unity series Installations- Und Servicehandbuch Seite 25

Gatewayadresse: IP-Adresse des Standardgateway für die
l
Managementoberfläche Das Gateway ist die IP-Adresse des Routers oder Node,
der für die Kommunikation außerhalb des Subnetzes verwendet wird.
Führen Sie das Connection Utility auf einem Host mit demselben Subnetz wie Ihr
Speichersystem aus. Dies ermöglicht die automatische Erkennung des neuen
Speichersystems durch das Connection Utility. Wenn Sie das Connection Utility nicht
in demselben Subnetz ausführen können, können Sie die Verbindung weiterhin manuell
konfigurieren.
Vorgehensweise
1. Wählen Sie im Bildschirm Willkommen eine der folgenden Methoden zur
Konfiguration des Systems aus und klicken Sie anschließend auf Weiter:
Automatische Erkennung: Verwenden Sie diese Methode, wenn Sie das
l
Connection Utility von einem Host in demselben Subnetz wie Ihr
Speichersystem ausführen. Mit dieser Methode werden nicht konfigurierte
Speichersysteme im lokalen Netzwerk erkannt und die Konfigurationsdatei
wird direkt an das Speichersystem gesendet.
Manuelle Konfiguration: Verwenden Sie diese Methode, wenn Sie das
l
Connection Utility von einem Host ausführen, der sich nicht in demselben
Subnetz wie Ihr Speichersystem befindet. Mit dieser Methode können Sie
eine Konfigurationsdatei erstellen, die Sie dann auf einem USB-Flash-
Laufwerk speichern können. Anschließend verbinden Sie das Flash-Laufwerk
mit dem USB-Port auf dem Speichersystem und das Speichersystem liest
die Konfiguration automatisch vom USB-Stick ein.
2. [Gilt nur für den Modus Automatische Erkennung] Wählen Sie aus der Liste
der automatisch erkannten Systeme das zu konfigurierende System aus und
klicken Sie dann auf Weiter. Hinweis: Wenn das System nicht auf dem
Bildschirm aufgeführt ist, starten Sie den Erkennungsprozess durch Klicken auf
Erkennen neu. Wenn das Problem fortbesteht, lesen Sie die Troubleshooting-
Anweisungen.
3. Geben Sie im Bildschirm Konfigurieren Folgendes an:
Name: Einen aussagekräftigen Namen für dieses System. Sie können einen
l
Namen mit bis zu 32 Zeichen festlegen. Er darf nur alphanumerische Zeichen
und einen Bindestrich enthalten. Er darf keine Leerzeichen und Unterstriche
enthalten und nicht mit einem Bindestrich beginnen oder enden.
Wählen Sie in den Bereichen IPv4-Managementadresse und IPv6-
l
Managementadresse die gewünschten Optionen aus, geben Sie die
relevanten Informationen ein und klicken Sie dann auf Weiter.
4. Überprüfen Sie die Informationen zur Konfiguration und gehen Sie dann
basierend auf dem ausgewählten Modus wie folgt vor:
Klicken Sie im Modus Automatische Erkennung auf Starten, um die
l
Konfiguration auf das Speichersystem anzuwenden.
Im Modus Manuelle Konfiguration:
l
a. Klicken Sie auf Auf USB-Laufwerk speichern. Vergewissern Sie sich,
dass die Konfigurationsdatei auf Stammverzeichnisebene auf dem USB-
Laufwerk gespeichert wird.
b. Klicken Sie auf Weiter, um die Lage des Ports an dem Speichersystem zu
identifizieren.
c. Schließen Sie das USB-Laufwerk an einen der verfügbaren USB-Ports
eines der Speicherprozessoren an.
Das Speichersystem erkennt das USB-Laufwerk automatisch und die
Informationen zur Netzwerkverbindung werden angewandt. Dieser Prozess
Installationsverfahren
Ausführen des Connection Utility
25
