Übertragen der Karte mit 4 Ports
Entfernen eines Karte mit 4 Ports
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
56
Wenn Sie die integriertes Modul austauschen, entfernen Sie die Karte mit 4 Ports aus
dem alten integriertes Modul und installieren Sie sie in dem neuen integriertes Modul.
Übertragen Sie die Karte mit 4 Ports nicht während Sie eine SP-Baugruppe ersetzen.
Vorgehensweise
1. Entfernen Sie die SFPs von der Vorderseite des integriertes Modul.
2. Entfernen Sie die Belüftungsblende an der Vorderseite des integriertes Modul,
indem Sie die vier unverlierbaren Schrauben lösen.
3. Drücken Sie die beiden blauen Laschen auf der Rückseite der Karte mit 4 Ports
herunter, um die Karte mit 4 Ports zu lösen.

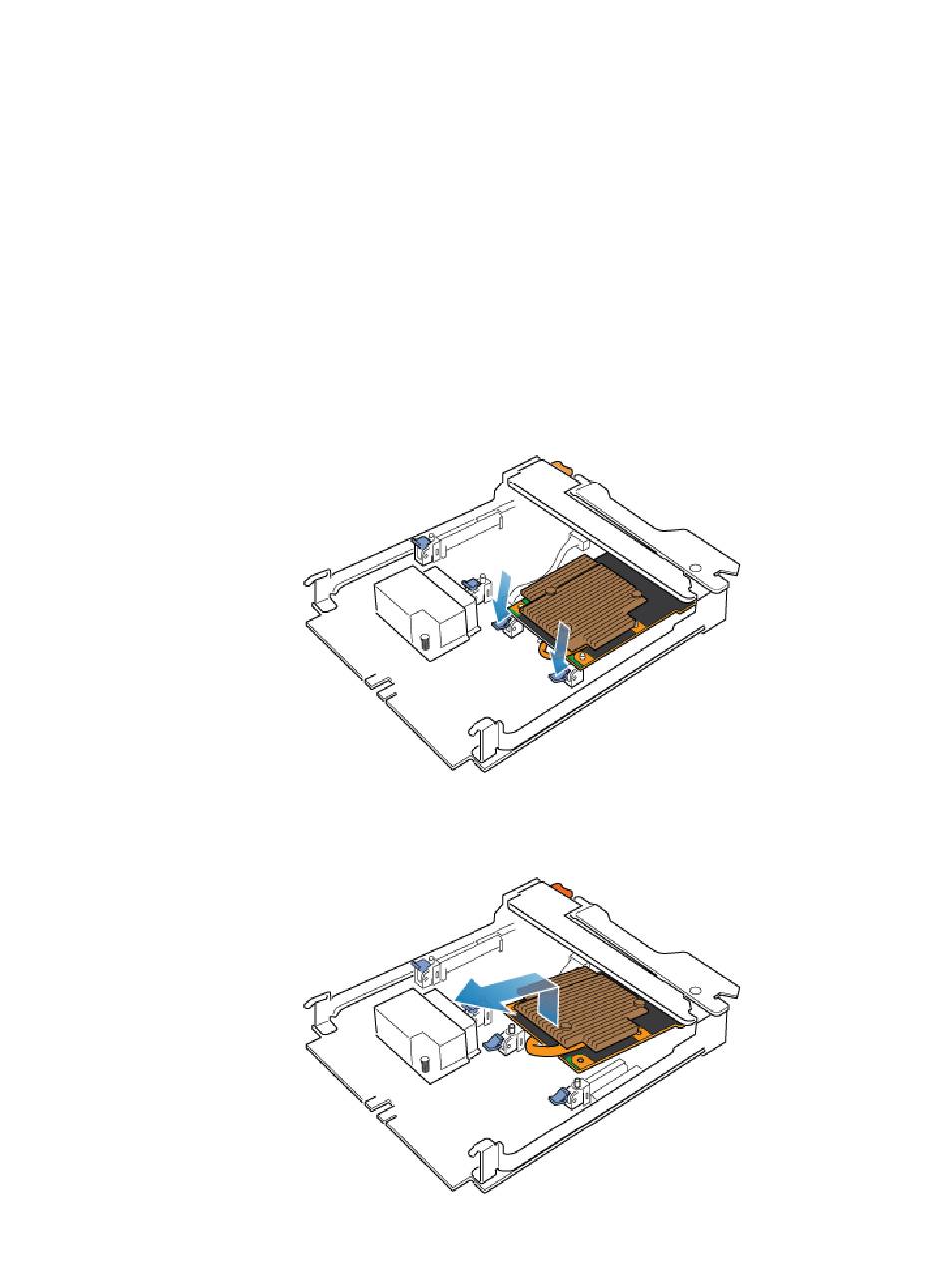

Abbildung 39 Öffnen der Halterungen
4. Heben Sie die Karte mit 4 Ports von den Stiften und ziehen Sie die Karte mit
4 Ports von dem integriertes Modul weg.
Abbildung 40 Entfernen des Karte mit 4 Portss
