Installieren eines integriertes Moduls

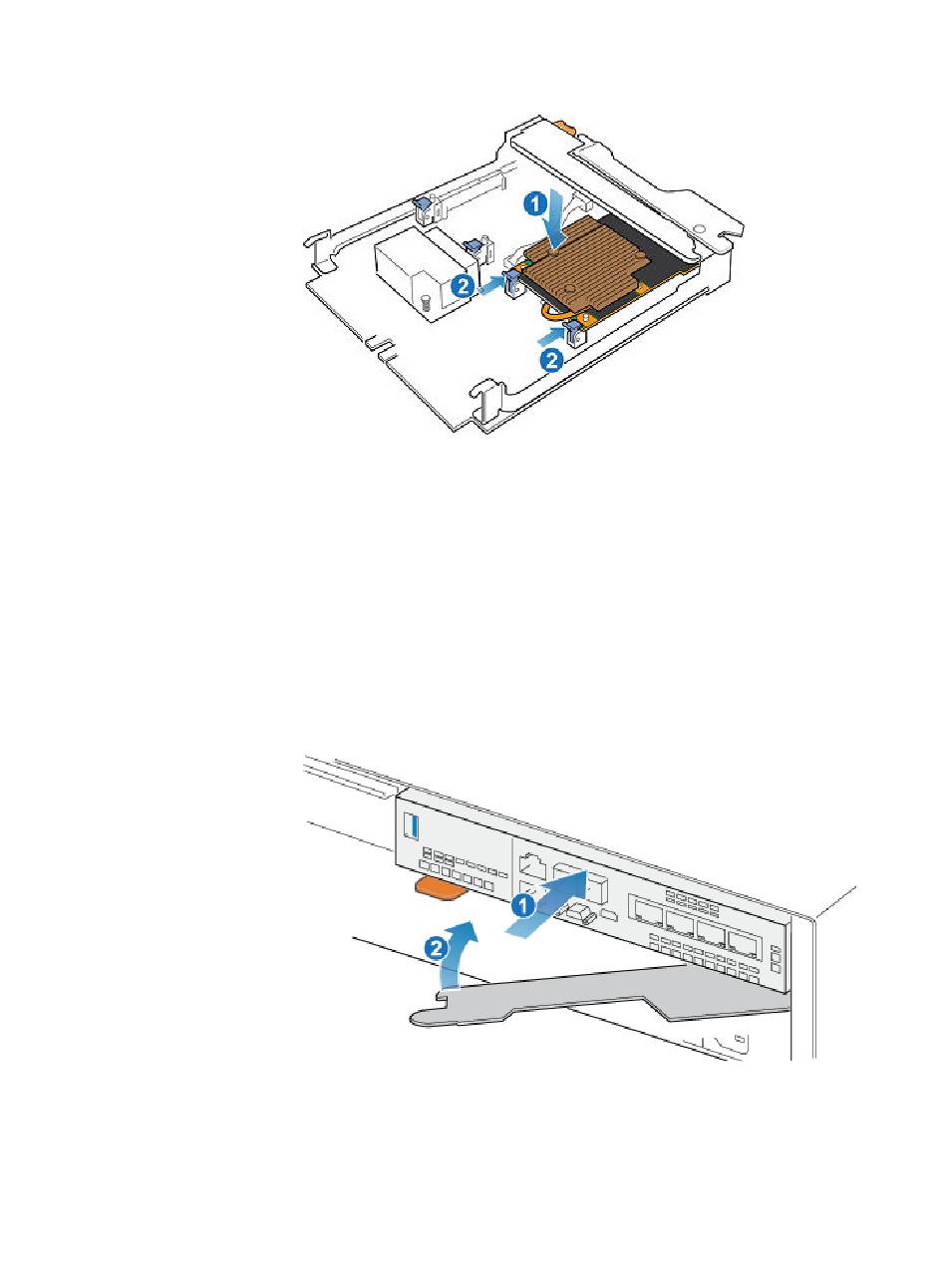

Abbildung 57 Einrasten der Karte mit 4 Ports in Position
5. Tauschen Sie die Lüfterabdeckung aus und ziehen Sie die vier unverlierbaren
Schrauben fest.
6. Installieren Sie die SFPs im integriertes Modul.
Vorgehensweise
1. Richten Sie das integriertes Modul an dem leeren Steckplatz aus und drücken
Sie es vorsichtig in den Steckplatz.
Während das integriertes Modul installiert wird, dreht sich der
Entriegelungshebel nach innen.
Abbildung 58 Installieren von integriertes Modul
2. Wenn das integriertes Modul vollständig eingesetzt ist, drücken Sie den
Entriegelungshebel zurück in das System, bis die orangefarbene Lasche den
Hebel verriegelt.
Installieren eines integriertes Moduls
