Verkabeln des DPE mit einem DAE

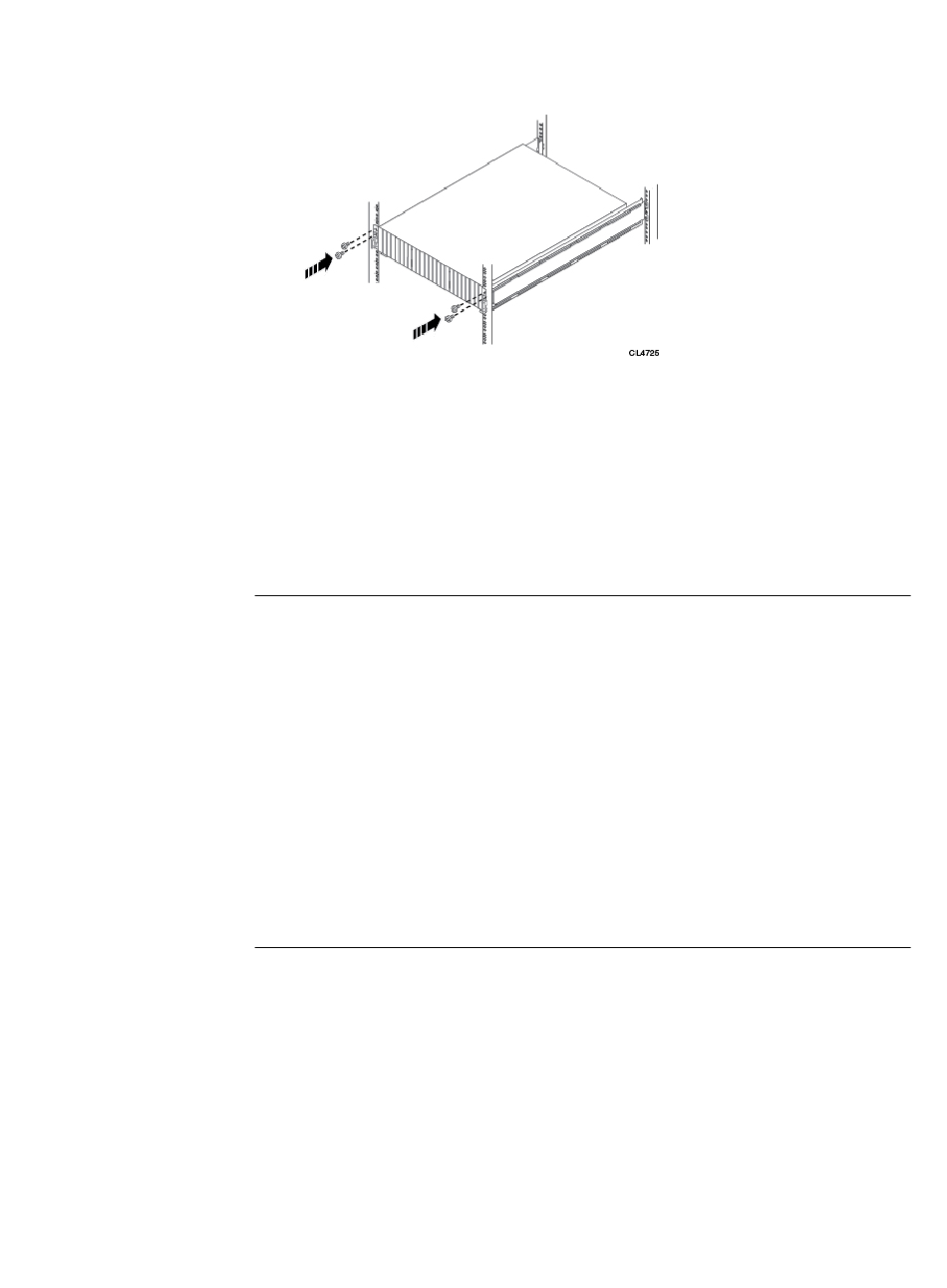

Abbildung 21 Befestigen der Vorderseite des Gehäuses
Wenn Sie ein oder mehrere DAEs haben, verkabeln Sie diese DAEs mit den Back-end-
Ports des DPE, damit der Speicher im System verfügbar ist.
Stellen Sie sicher, dass sich das DAE nahe genug befindet, um die Verbindung zum
DPE mithilfe der 2 Meter langen DPE-zu-DAE-Verbindungskabel herzustellen.
Verbindungskabel von 5 und 10 Meter Länge sind verfügbar, wenn Sie Gehäuse über
mehrere Racks hinweg miteinander verbinden.
Hinweis
Allgemeine DAE-Back-end-Bus-Konfigurationsregeln:
1. Die maximale Gehäuseanzahl pro Bus ist 10.
2. Die maximale Anzahl von Laufwerksteckplätzen pro Bus beträgt 250, wobei
spezifische Einschränkungen für die jeweiligen Laufwerksteckplätze gelten.
3. Für eine optimale Performance empfiehlt es sich, die DAEs gleichmäßig auf die
verfügbaren Back-end-Busse zu verteilen.
Berücksichtigen Sie die maximale Anzahl der Laufwerke, die in dem Modell des
Speichersystems installiert werden kann. DAEs können dem System hinzugefügt
werden, während das Betriebssystem aktiv ist, wobei die maximale Anzahl an DAEs
und Laufwerksteckplätzen für das Speichersystem zu berücksichtigen ist. DAEs oder
Laufwerksteckplätze, die über die Kapazität des Systems hinausgehen, können nicht
im System betrieben werden.
Die Speicherprozessoren sind mit den DAEs über Mini-SAS-HD-Kabel verbunden. Die
Kabel verbinden die LCCs in den DAEs einer Speicherplattform in einer in Reihe
geschalteten Topologie. Die Mini-SAS-HD-Ports der Speicherprozessoren im DPE sind
mit 0 und 1 gekennzeichnet. Mini-SAS-HD-Port 0 ist intern mit dem SAS-Expander
verbunden, über den die Laufwerke auf der Vorderseite des DPE verbunden sind.
Jedes DAE unterstützt zwei redundante Verbindungen zu dem DPE. LCC A und
LCC B.
Es wird empfohlen, das erste optionale DAE mit dem Mini-SAS-HD-Ausgangsport 1
jedes Speicherprozessors zu verbinden. Diese Verbindung erstellt Back-End-Bus 1
(BE1) und legt dieses DAE als Gehäuse 0 dieses Busses fest. Die Adresse dieses
Gehäuses wird als BE1 Gehäuse 0 bezeichnet. In einem System mit zwei Back-end-
Bussen wird empfohlen, das zweite optionale DAE mit dem Mini-SAS-HD-Port 0 jedes
Speicherprozessors zu verbinden.
Installationsverfahren

Verkabeln des DPE mit einem DAE
