Identifizieren des Standorts für das neue Karte mit 4 Ports

Installieren einer Karte mit 4 Ports

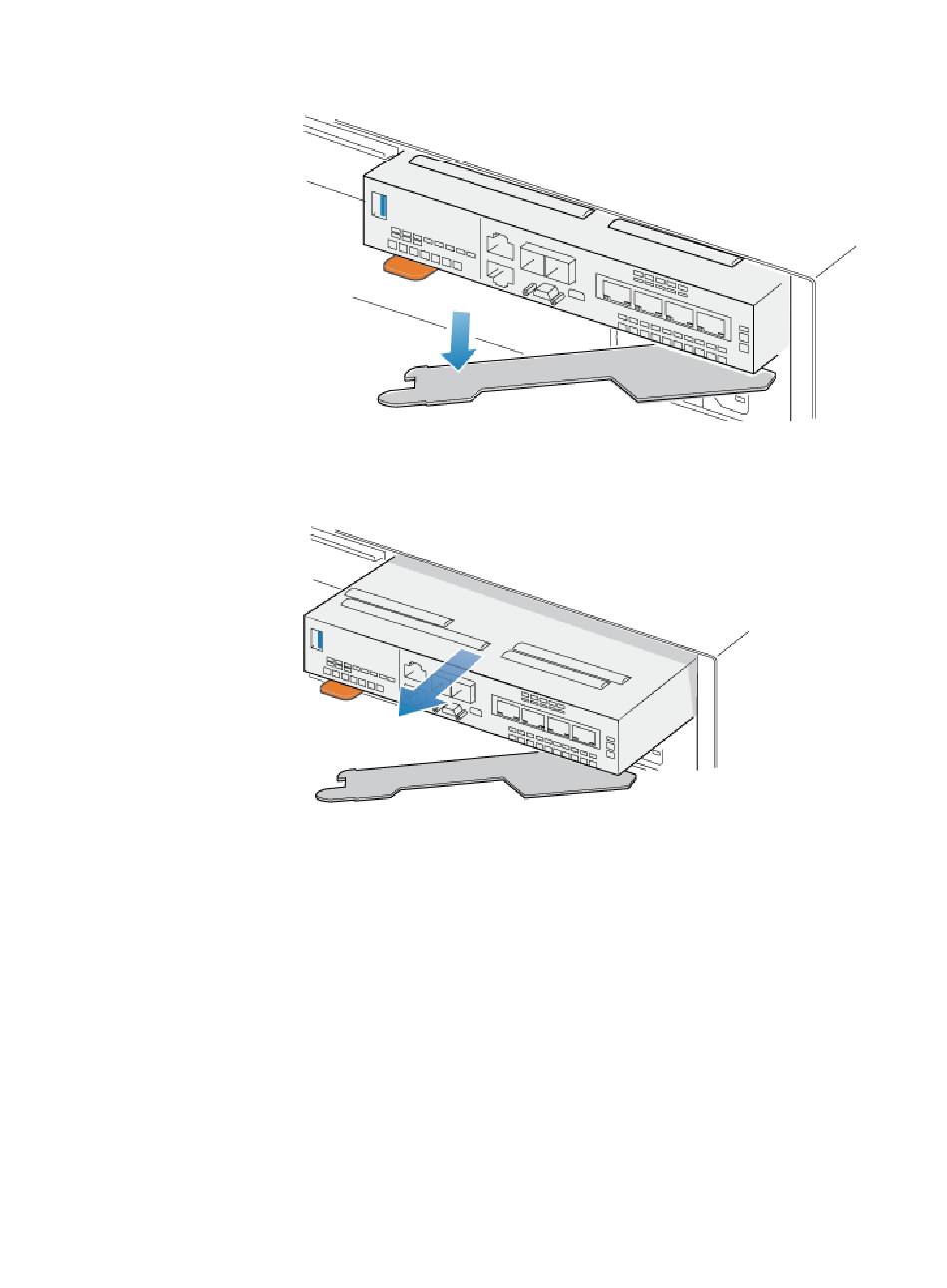

Abbildung 45 Lösen des Hebels auf dem integriertes Modul (Fortsetzung)
3. Ziehen Sie den Entriegelungshebel vom System weg. Das integriertes Modul
wird vom System gelöst, wenn Sie den Hebel ziehen.
Abbildung 46 Entfernen des integriertes Modul vom System
4. Entfernen Sie das integriertes Modul aus dem Steckplatz.
Stellen Sie sicher, dass Sie das neue Karte mit 4 Ports am richtigen Ort installieren.
Montieren Sie das neue Karte mit 4 Ports in Steckplatz 0 innerhalb des integriertes
Modul. Wenn Sie integriertes Modul von der Vorderseite aus betrachten, befindet sich
Steckplatz 0 auf der linken Seite von integriertes Modul.
Vorgehensweise
1. Entfernen Sie die Belüftungsblende an der Vorderseite des integrierten Moduls.
2. Richten Sie die Karte mit 4 Ports im integriertes Modul so aus, dass die Ports an
der Vorderseite mit den Steckplätzen an der Vorderseite des integriertes
Moduls auf einer Linie liegen.
3. Richten Sie die weißen Stifte unter den Löchern der Karte mit 4 Ports aus.
Identifizieren des Standorts für das neue Karte mit 4 Ports
