-Serviceverfahren
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
62
ACHTUNG
Erzwingen Sie das Einrasten der Karte mit 4 Ports nicht. Wenn die Karte
mit 4 Ports nicht reibungslos einrastet, richten Sie die Stifte neu aus und
versuchen Sie es erneut.

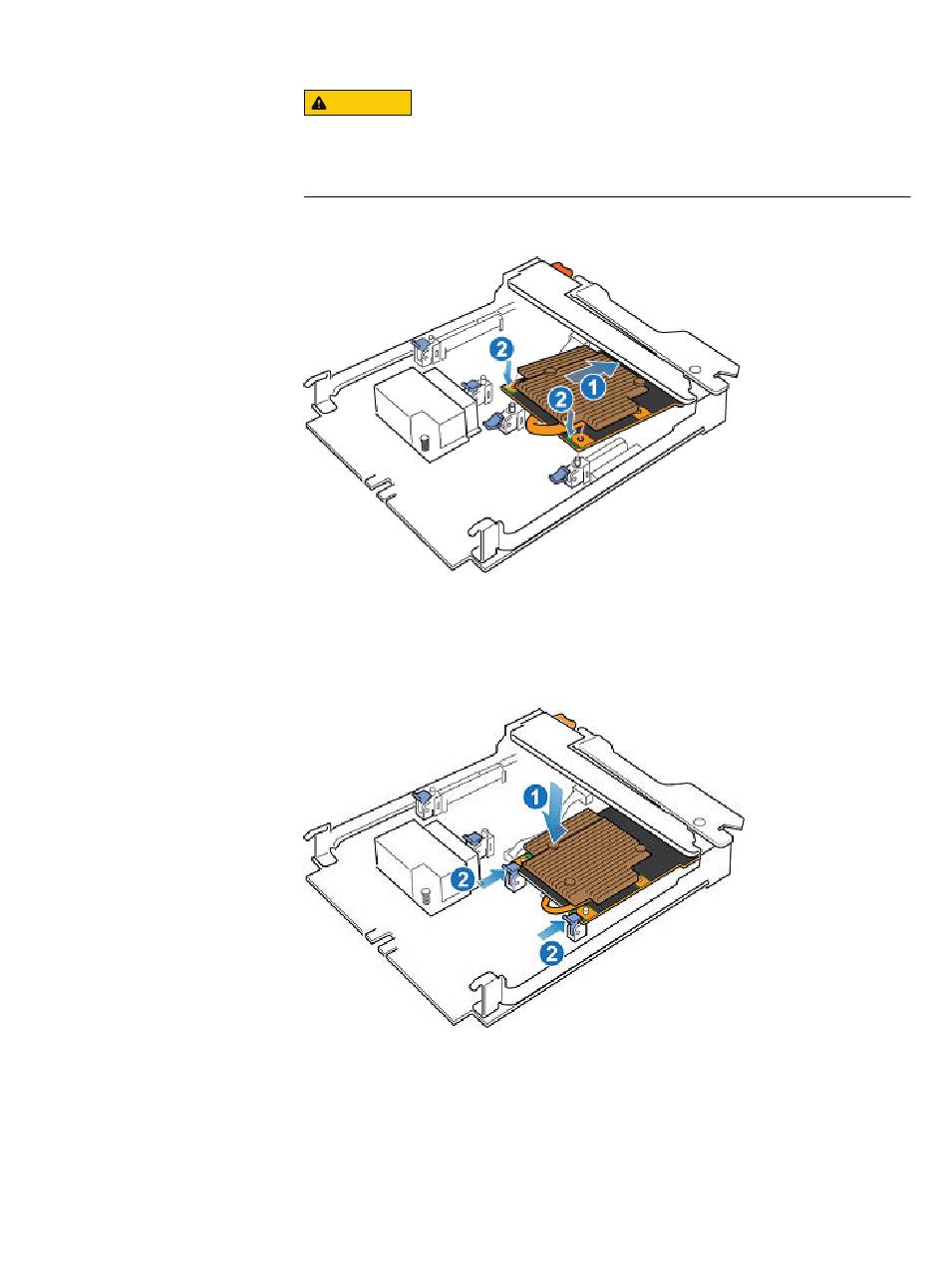

Abbildung 47 Einsetzen der Karte mit 4 Ports
4. Drücken Sie vorsichtig auf den Kreis oben links auf der Karte mit 4 Ports nach
unten.
5. Drücken Sie die blauen Laschen nach oben, bis sie einrasten.
Abbildung 48 Einrasten der Karte mit 4 Ports in Position
6. Montieren Sie die Belüftungsblende, die mit der Karte mit 4 Ports geliefert
wurde und ziehen Sie die vier unverlierbaren Schrauben fest.
7. Wenn die Karte mit 4 Ports SFPs enthält, installieren Sie diese im integriertes
Modul.
