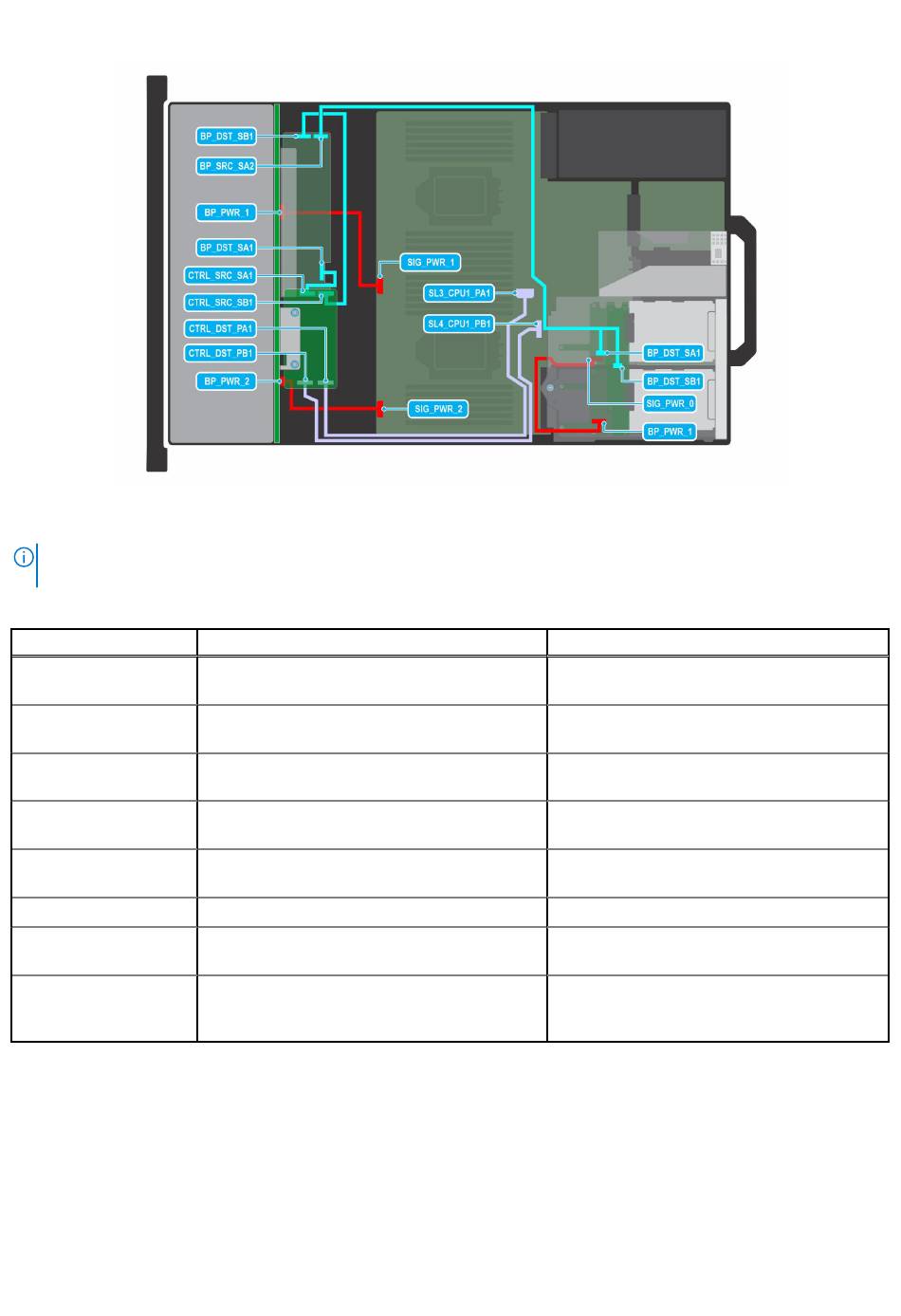

Abbildung 103. C7-10: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 4 x 2,5-Zoll
ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 101. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 4 x 2,5-Zoll
Reihenfolge
1
2
3
4
5
6
7
8
PERC-Modul
Entfernen des vorderseitig montierten PERC-Frontmoduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
142
Installieren und Entfernen von Systemkomponenten
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
SL3_CPU1_PA1 (Signalanschluss auf der
Systemplatine)
SL4_CPU1_PB1 (Signalanschluss auf der
Systemplatine)
CTRL_SRC_SB1 (fPERC-Controller-Anschluss)
CTRL_SRC_SA1 (fPERC-Controller-Anschluss)
SIG_PWR_2 (Netzanschluss der Systemplatine)
SIG_PWR_0 (Netzanschluss der Systemplatine)
BP_SRC_SA2 (Signalanschluss der
Rückwandplatine)
Zu
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
CTRL_DST_PA1 (fPERC-Eingangsanschluss)
CTRL_DST_PB1 (fPERC-Eingangsanschluss)
BP_DST_SB1 (Signalanschluss der
Rückwandplatine)
BP_DST_SA1 (Signalanschluss der
Rückwandplatine)
BP_PWR_2 (Netzanschluss der Rückwandplatine)
BP_PWR_1 (Netzanschluss der hinteren
Rückwandplatine)
BP_DST_SA1 (Rückwandplatinen-Signalanschluss)
und BP_DST_SB1 (Rückwandplatinen-
Signalanschluss)
