-Serviceverfahren
Entfernen eines integriertes Modul
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
68
Vorgehensweise
1. Beschriften und trennen Sie alle Kabel, die mit dem integriertes Modul
verbunden sind.
2. Drücken Sie die orangefarbene Lasche, um den Hebel zu lösen.

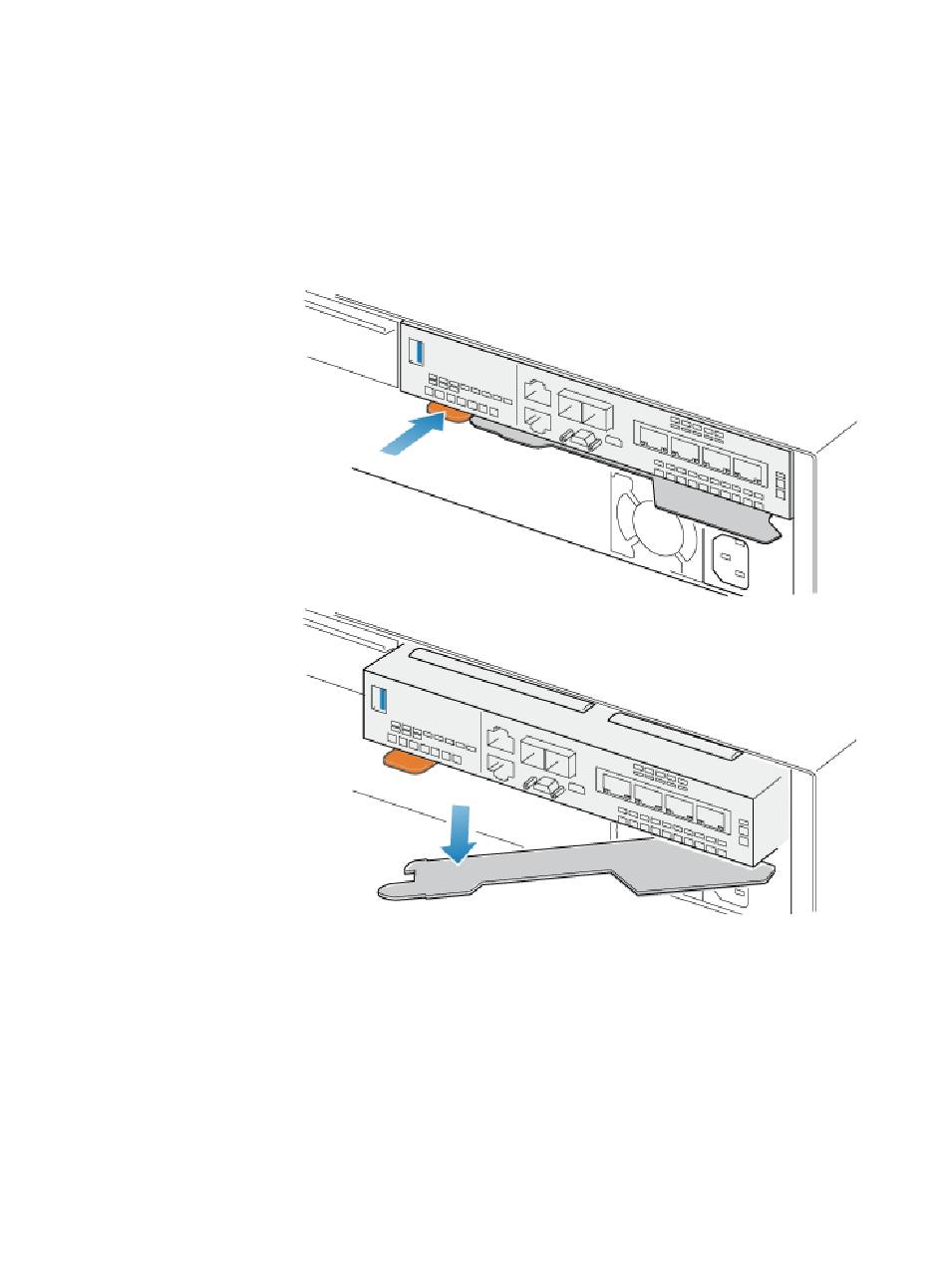

Abbildung 52 Lösen des Hebels auf dem integriertes Modul
3. Ziehen Sie den Entriegelungshebel vom System weg. Das integriertes Modul
wird vom System gelöst, wenn Sie den Hebel ziehen.
