Entfernen eines Karte mit 4 Ports

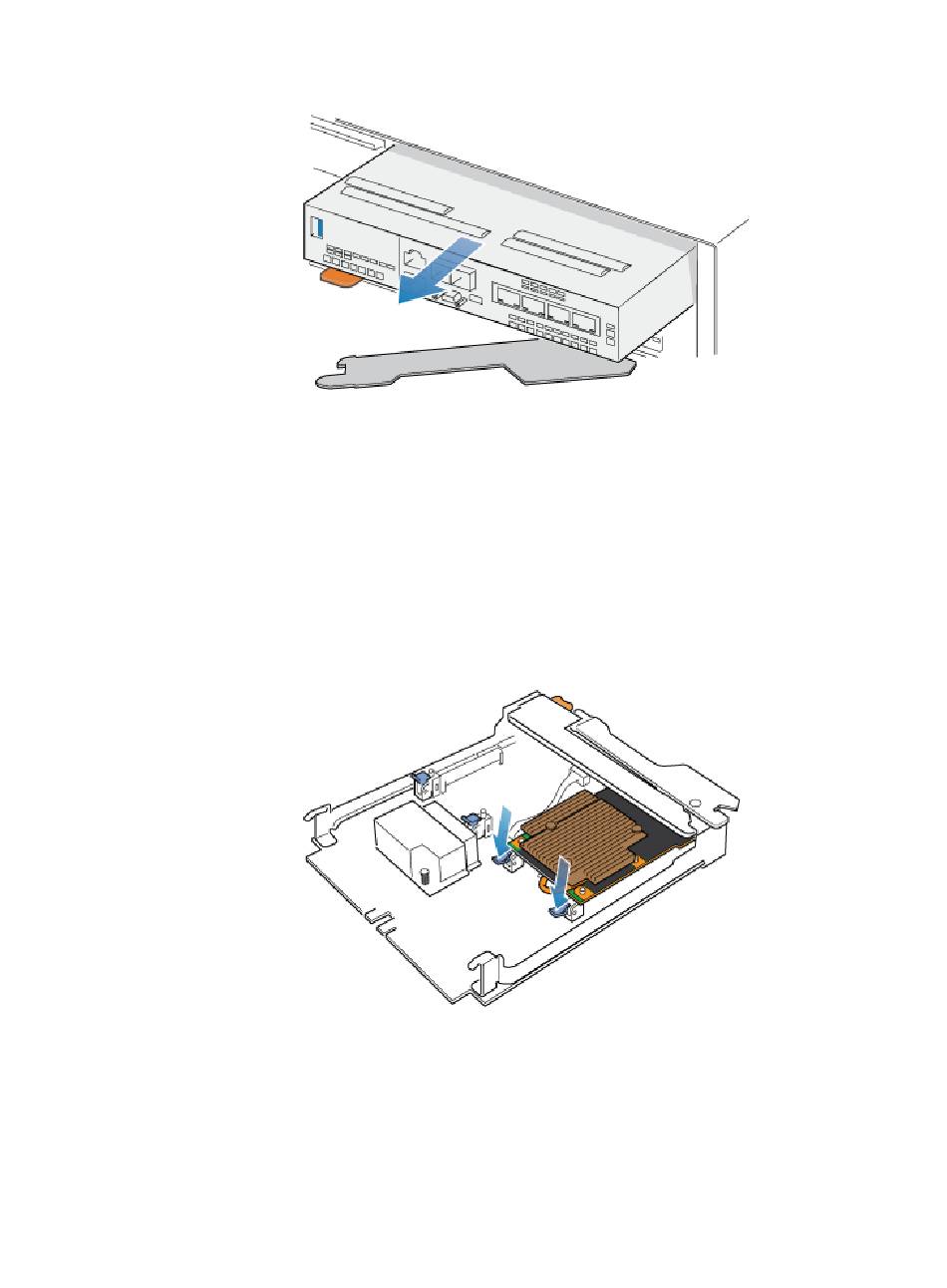

Abbildung 53 Entfernen des integriertes Modul vom System
4. Entfernen Sie das integriertes Modul aus dem Steckplatz.
Vorgehensweise
1. Entfernen Sie die SFPs von der Vorderseite des integriertes Modul.
2. Entfernen Sie die Belüftungsblende an der Vorderseite des integriertes Modul,
indem Sie die vier unverlierbaren Schrauben lösen.
3. Drücken Sie die beiden blauen Laschen auf der Rückseite der Karte mit 4 Ports
herunter, um die Karte mit 4 Ports zu lösen.
Abbildung 54 Öffnen der Halterungen
4. Heben Sie die Karte mit 4 Ports von den Stiften und ziehen Sie die Karte mit
4 Ports von dem integriertes Modul weg.
