Installationsverfahren
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
30

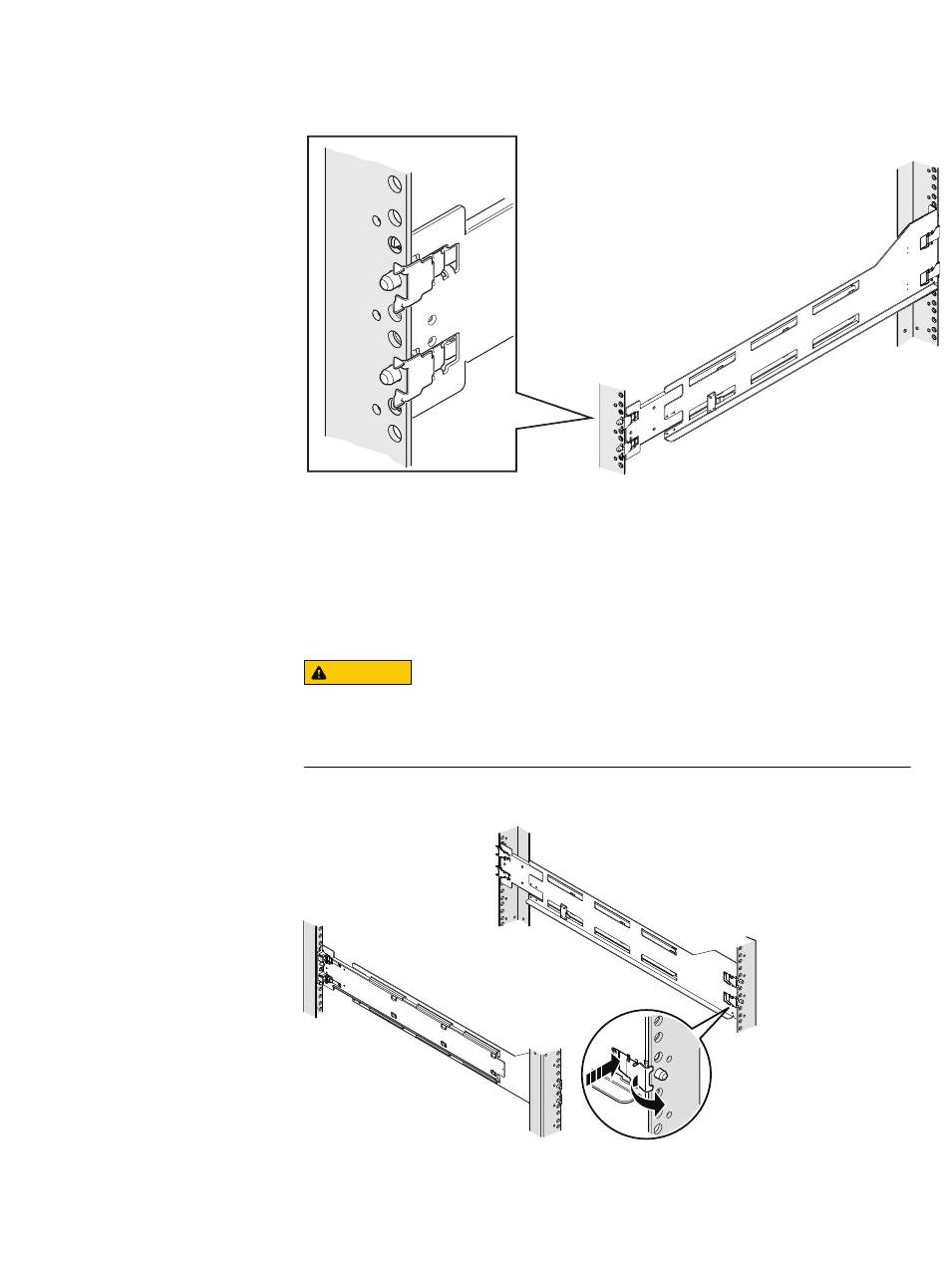

Abbildung 11 Ausrichten der hinteren Anschlüsse (linke Rückseite des dargestellten
Schranks)
3. Stellen Sie an der Vorderseite des Schranks sicher, dass die Schiene gerade
sitzt, und ziehen Sie sie nach vorn. Richten Sie den Schienenanschluss an dem
entsprechenden Montageloch in der Führung aus. Drücken Sie die Federklemme
nach innen, während Sie die Schiene nach vorn ziehen. Wenn sich die
Federklemme vor der vorderen Schrankführung und der Anschluss in den
Montagelöchern befinden, lassen Sie die Federklemme los, damit sie die Schiene
hält.
ACHTUNG
Stellen Sie sicher, dass die Federklemme richtig an der Führung befestigt
ist. Möglicherweise müssen Sie leicht auf die Klemme drücken, damit sie
einrastet.
Abbildung 12 Sichern der Federklemmen
4. Sichern Sie jede Schiene vom hinteren Bereich des Schranks mit einer M5-
Schraube.
