Installationsverfahren

Verbinden der Stromversorgung mit dem DAE

Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
40
Vorgehensweise
1. Kennzeichnen Sie ein paar Mini-SAS HD-Kabel.
2. Verbinden Sie Port B auf der Link Control Card (LCC A) des DAE mit niedrigerer
Nummer mit Port A auf der Link Control Card (LCC A) des DAE mit höherer
Nummer.
LCC A ist auf dem unteren Teil des DAE.
3. Verbinden Sie Port B auf der Link Control Card (LCC B) des DAE mit niedrigerer
Nummer mit Port A auf der Link Control Card (LCC B) des DAE mit höherer
Nummer.
LCC B ist auf dem oberen Teil des DAE.
Beispiel 1 Verbinden des DAE mit einem anderen DAE

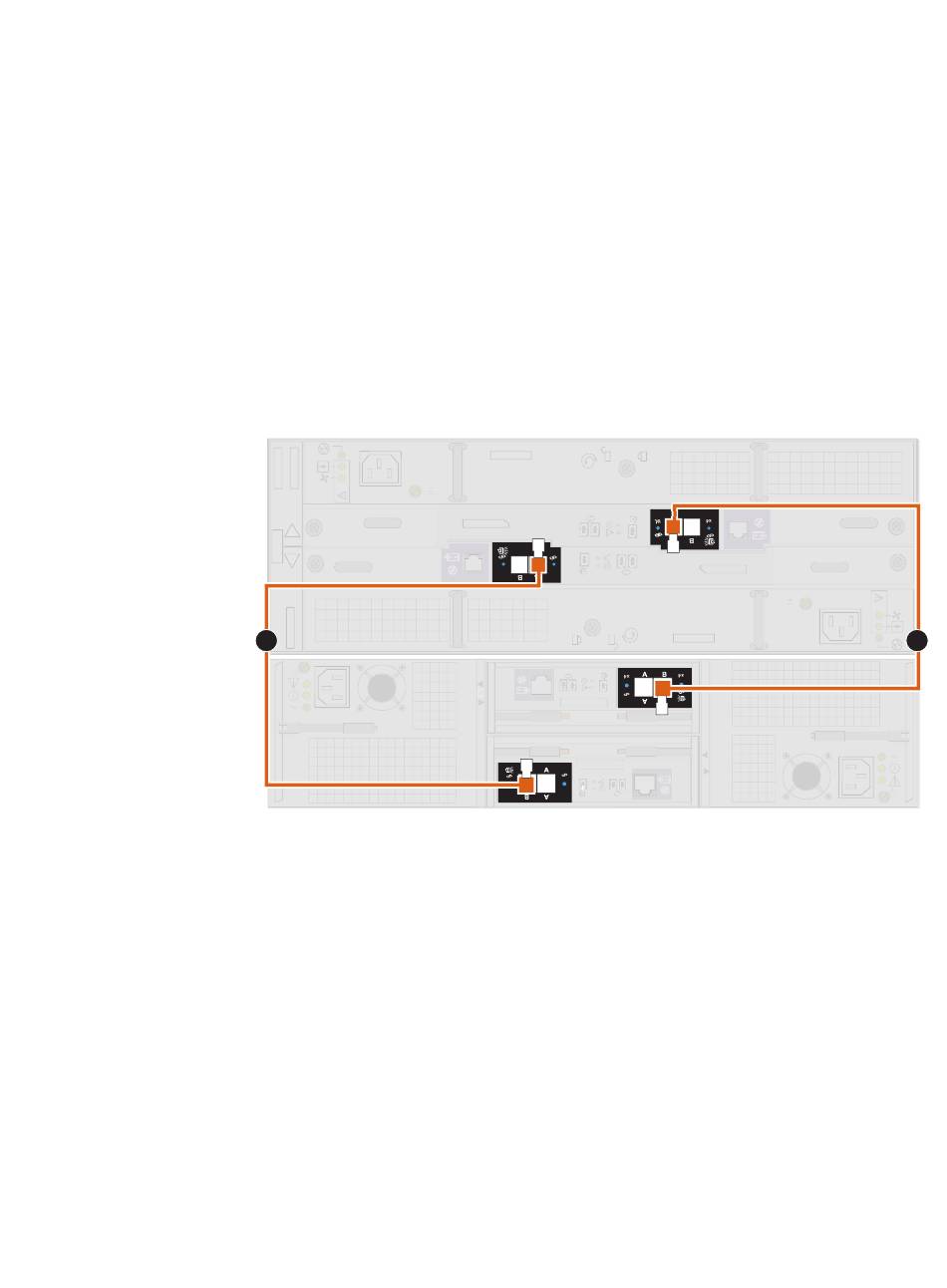

Abbildung 24 Erweiterung eines DAE für 25 Laufwerke zu DAE für 15 Laufwerke
B
A
1
Vorgehensweise
1. Überprüfen Sie, ob sich die Schutzschalter des Schranks in der Position EIN
befinden und der Schrank an die Stromversorgung angeschlossen ist.
2. Schließen Sie die Netzkabel an den optionalen DAEs an.
B A
x4 x4
0
B
0
0 0
1 1
x4 x4
x4 x4
A B
1
A
2
