Installationsverfahren
Installieren eines DAE für 25 Laufwerke
Einbauen der Schienen ins Gehäuse
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
32
2. Wenn das Gehäuse vollständig in den hinteren Dornen sitzt, befestigen Sie die
Vorderseite des Gehäuses mit vier Schrauben (zwei pro Seite) an den vertikalen
vorderen Kanälen. Ziehen Sie die Schrauben jedoch erst fest, wenn alle
Schrauben eingesetzt sind.

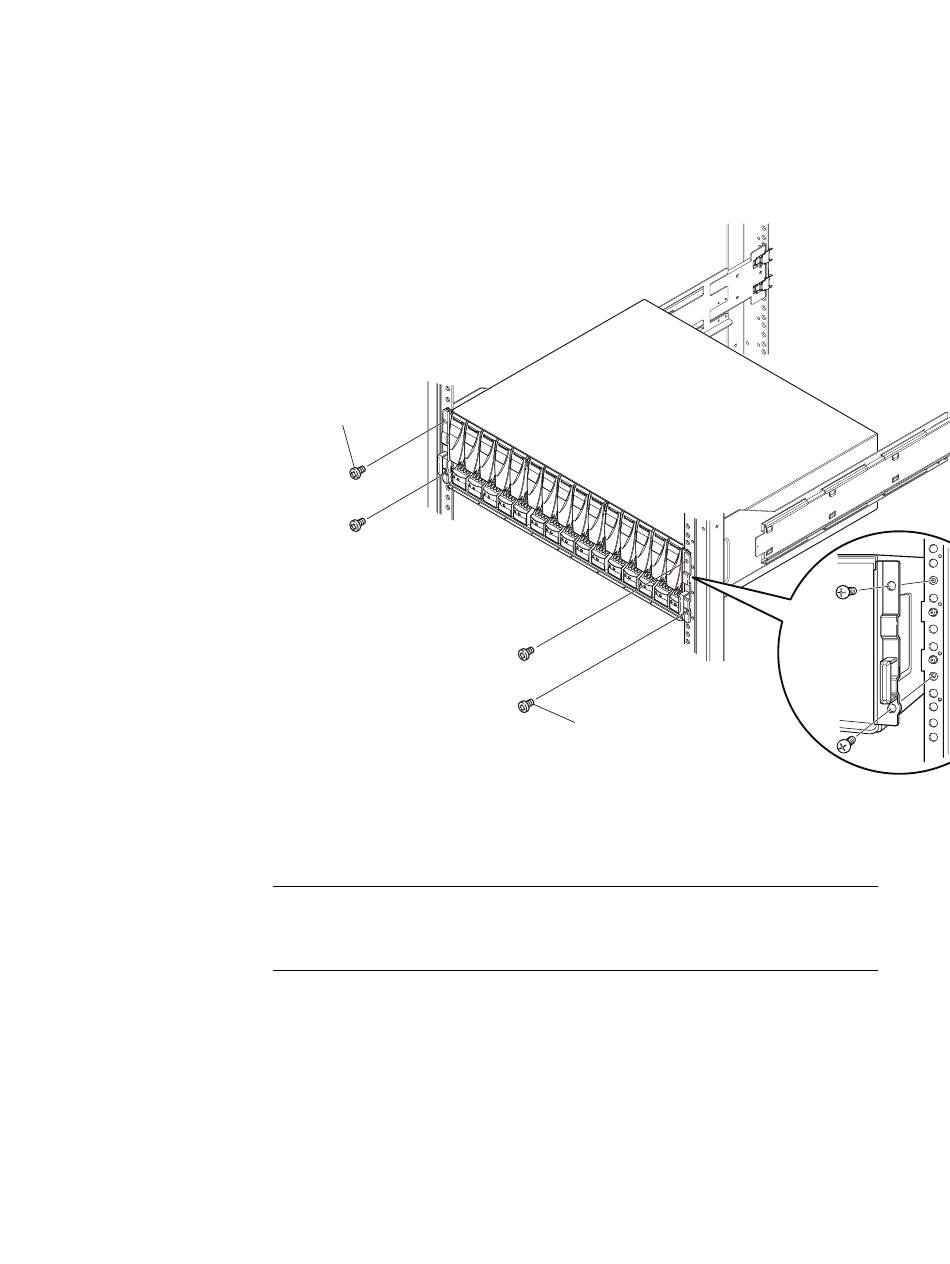

Abbildung 15 Befestigen der Vorderseite des Gehäuses
Schrauben
(2)
Vorderseite
Hinweis
Die Einrastschienen sind links und rechts fest zugeordnet und können nicht vertauscht
werden.
Vorgehensweise
1. Richten Sie die Schienen aus. Wenn Sie die linke und rechte Schiene für die
Platzierung ausrichten, müssen Sie sich mit Blick auf die Vorderseite des
Schranks positionieren. Auf der Vorderkante der Schienen befindet sich jeweils
ein L oder R.
2. Setzen Sie die Anschlüsse auf der Rückseite des Schranks in die Löcher an der
hinteren Rackführung ein, wobei die Schiene, wie in
gezeigt, herausgezogen sein muss.
3. Drücken Sie die Schiene in die hinteren Montagelöcher, bis die Federklemmen
an der Außenseite der hinteren Rackführung einrasten.
Schrauben (2)
Abbildung 16
Hinterseite
auf Seite 33
