-Serviceverfahren
Neustart eines SP-Baugruppe in den Normalmodus
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
120

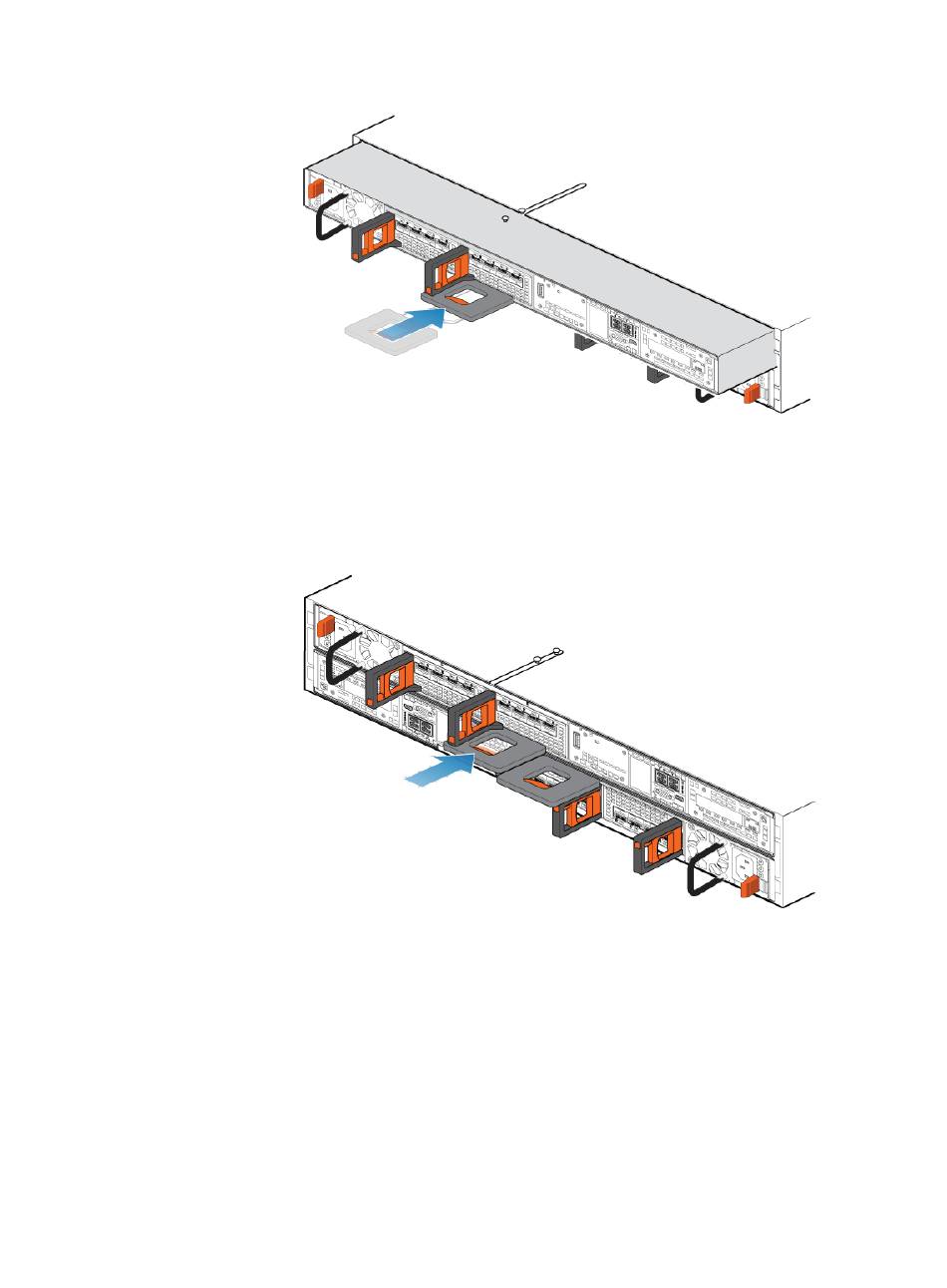

Abbildung 121 Schieben der SP-Baugruppe zur Hälfte in das Gehäuse
3. Ziehen Sie die schwarze Freigabelasche vollständig heraus und schieben Sie den
Rest der SP-Baugruppe in das Gehäuse zurück.
Die schwarze Freigabelasche gleitet wieder zurück in das System, während es
eingesetzt wird.
Abbildung 122 Installieren von SP-Baugruppe
4. Ziehen Sie den orangefarbenen Entriegelungsauslöser und drücken Sie ihn
vorsichtig, um den Verriegelungsmechanismus erneut zu aktivieren.
Wenn die schwarze Freigabelasche herauskommt, wenn gezogen wird, ist der
Verriegelungsmechanismus nicht aktiviert.
Bevor Sie beginnen
Wenn Sie die SP-Baugruppe während des Austauschs entfernt haben, warten Sie nach
dem Wiedereinsetzen des SP-Baugruppe in das System etwa 10-15 Minuten, damit der
SP-Baugruppe vollständig im Servicemodus neu gestartet werden kann. Überprüfen
Sie, ob die Fehler-LED des SP-Baugruppe abwechselnd gelb und blau blinkt (1 Hz),
bevor Sie fortfahren.
