Entfernen der fehlerhaften M.2-SSD

Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
106

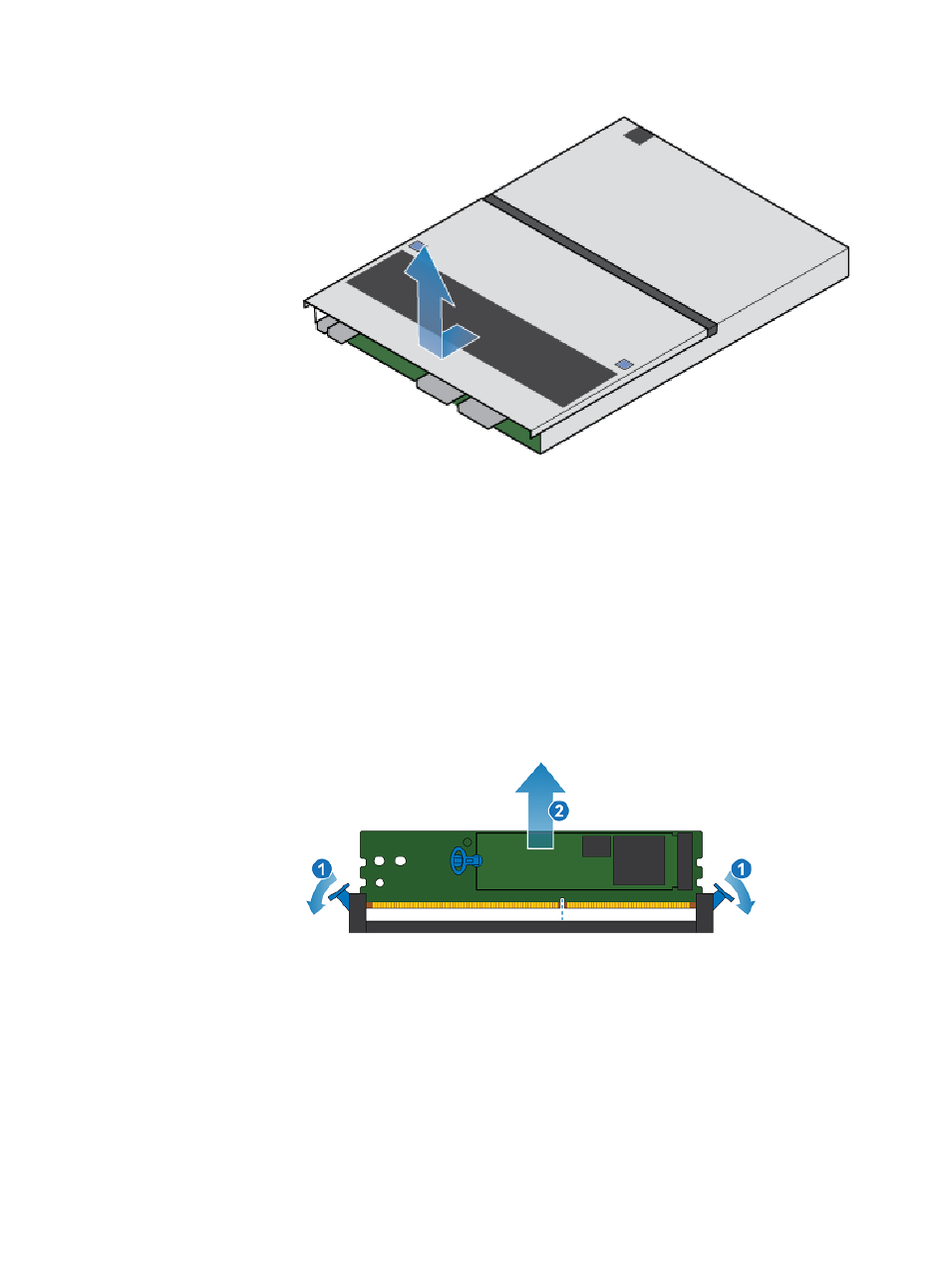

Abbildung 100 Entfernen der oberen Abdeckung
Vorgehensweise
1. Finden Sie den M.2-SSD-Adapter in der SP-Baugruppe.
Der M.2-SSD-Adapter wird durch die blauen Halterungen identifiziert.
2. Drücken Sie die blauen Halterungen nach unten, um das M.2-SSD-Adapter aus
dem Steckplatz zu lösen.
3. Berühren Sie nur die Außenkanten des M.2-SSD-Adapter und entfernen Sie den
M.2-SSD-Adapter.
Abbildung 101 Entfernen des M.2-SSD-Adapter
4. Finden Sie die fehlerhafte M.2-SSD. Eine ist mit DRIVE 0 und die andere mit
DRIVE 1 gekennzeichnet.
5. Ziehen Sie auf der fehlerhaften M.2-SSD vorsichtig den Hebel auf der
Freigabelasche, um sie von der Lasche zu trennen, die sie hält.
6. Ziehen Sie die Lasche gerade nach oben, um sie aus dem M.2-SSD-Adapter zu
lösen.
7. Entfernen Sie die M.2-SSD von dem M.2-SSD-Adapter.
