ACHTUNG
Bauen Sie eine SP-Baugruppe nicht aus, solange die entsprechende Warn-LED
aufleuchtet.
Vorgehensweise
1. Drehen Sie den Sicherheitsbügel des Netzkabels nach links (nach rechts für das
obere Netzteil). Trennen Sie das Netzkabel vom Netzteil.
Hinweis
Wenn die I/O-Modul- und Netzwerkkabel nicht bereits gekennzeichnet sind,
beschriften Sie sie klar und deutlich für das spätere Wiederanschließen.

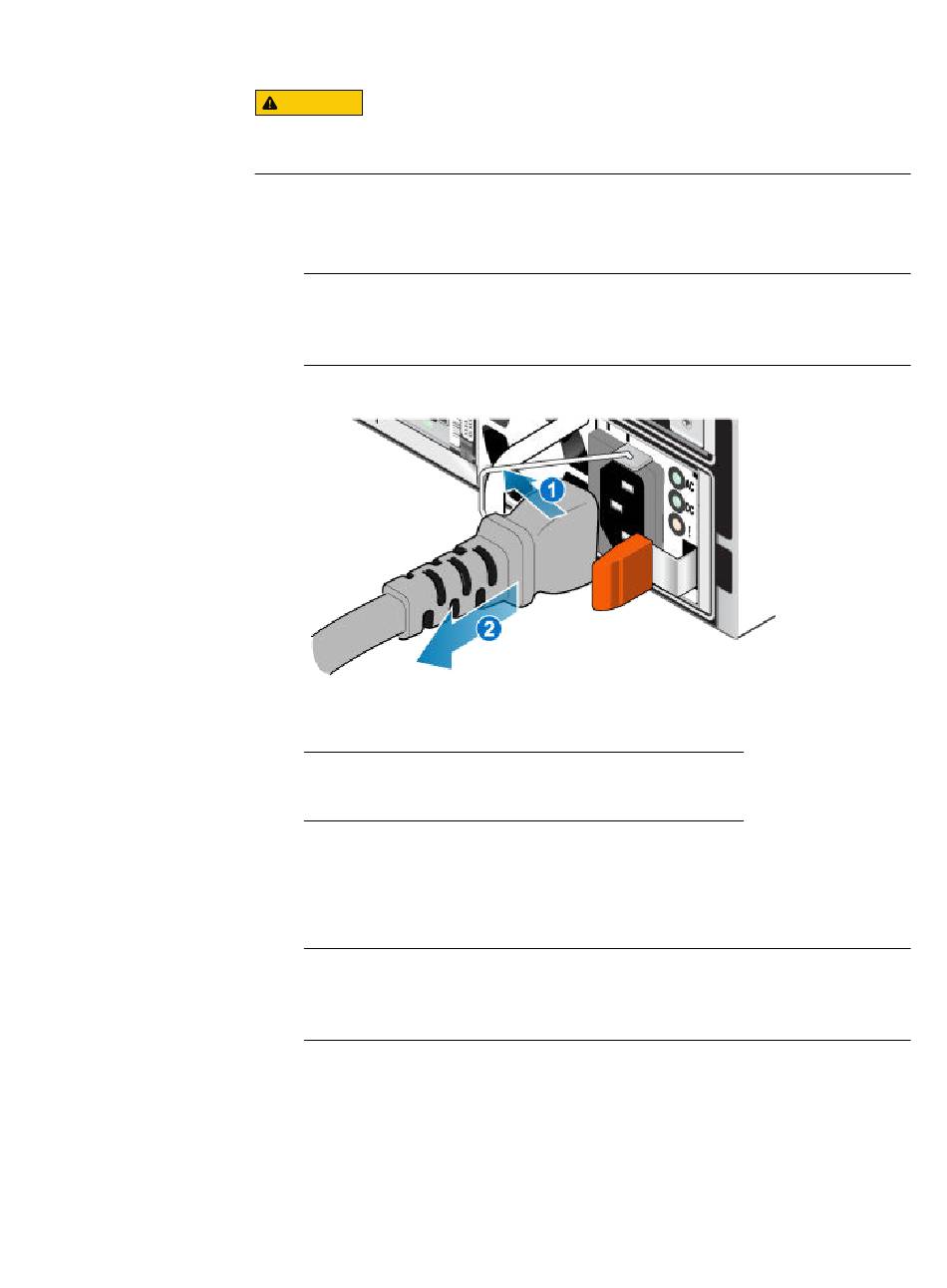

Abbildung 71 Entfernen des Netzkabels
2. Trennen Sie Netzwerk- und sonstige Kabel von der Rückseite der I/O-Module
und Netzwerkports an der SP-Baugruppe.
Hinweis
Ziehen Sie keine Kabel von der anderen SP-Baugruppe ab.
3. Ziehen Sie den orangefarbenen Entriegelungsauslöser, während Sie vorsichtig
gegen die SP-Baugruppe drücken.
Der Haken löst sich von dem Verriegelungsmechanismus aus und die
Freigabelasche tritt hervor.
Hinweis
Der SP-Baugruppe wird vollständig aus dem Rahmen ausgeworfen. Halten Sie
die SP-Baugruppe gut fest, damit sie nicht herunterfällt.
-Serviceverfahren
Entfernen der SP-Baugruppe
85
