Installationsverfahren
Verkabelung des ersten optionalen DAE zur Erstellung von
Back-end-Bus 1
Unity 480/F, Unity 680/F, Unity 880/F Installations- und Servicehandbuch
38
DAE-Lastenausgleich
Wenn das System über mehrere optionale DAEs verfügt, können Sie diese innerhalb
des Busses in Reihe schalten. Es wird jedoch empfohlen, dass Sie jeden Bus
ausgleichen. Das heißt, optimieren Sie Ihre Umgebung, indem Sie jeden verfügbaren
Bus verwenden und die Anzahl der Gehäuse und Laufwerke so gleichmäßig wie
möglich auf die Busse verteilen. Die Regel für Last- oder Busausgleich wird auf alle
DAEs angewendet.
Schließen Sie das erste optionale Erweiterungs-DAE an Port 1 des DPE an, um Back-
end-Bus 1 (BE1) zu erstellen, und legen Sie dieses DAE als Gehäuse 0 dieses Busses
fest. Die Adresse dieses Gehäuses wird als BE1 Gehäuse 0 (1_0) bezeichnet.
Vorbereitung für diese Verkabelungsaufgabe:
Suchen Sie nach den Mini-SAS-HD-Kabeln, die an die neu installierte
l
Erweiterungs-DAE angeschlossen werden sollen. In der Regel sind diese Kabel 2
Meter lang. Längere Kabel, in der Regel 5 oder 8 Meter lang, werden für den
Anschluss von Gehäusen in anderen Racks verwendet. Kabel werden ohne
Etiketten versandt. Die Kabel und Ports sind nicht farblich gekennzeichnet.
Suchen Sie das zur Verfügung gestellte Kabelkennzeichnungsblatt.
l
Richten Sie die Kabelstecker wie unten beschrieben aus und stellen Sie sicher, dass
Sie folgende Komponenten dabei NICHT verbinden:
Ein DPE-Erweiterungsport 0 zu einem anderen DPE-Erweiterungsport 0
l
Ports auf Seite A mit Ports auf Seite B
l
Vorgehensweise
1. Kennzeichnen Sie ein paar Mini-SAS HD-Kabel.
2. Verbinden Sie Port 1 von SP A im unteren Steckplatz des DPE mit Port A der
LCC A (Link Control Card) unten im DAE.
3. Verbinden Sie Port 1 von SP B im oberen Steckplatz des DPE mit Port A der
LCC B (Link Control Card) oben im DAE.

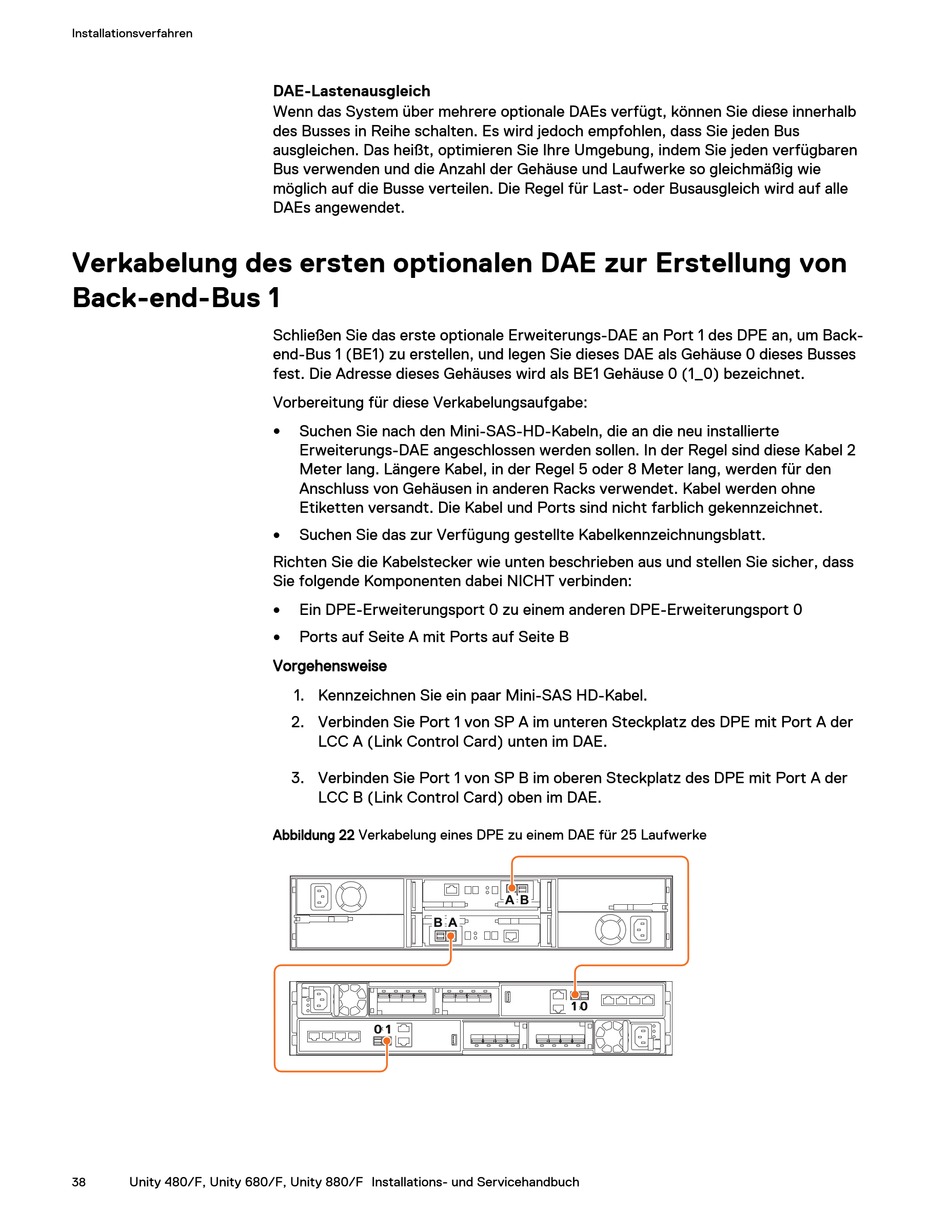

Abbildung 22 Verkabelung eines DPE zu einem DAE für 25 Laufwerke
B A
0 1
A B
1 0
