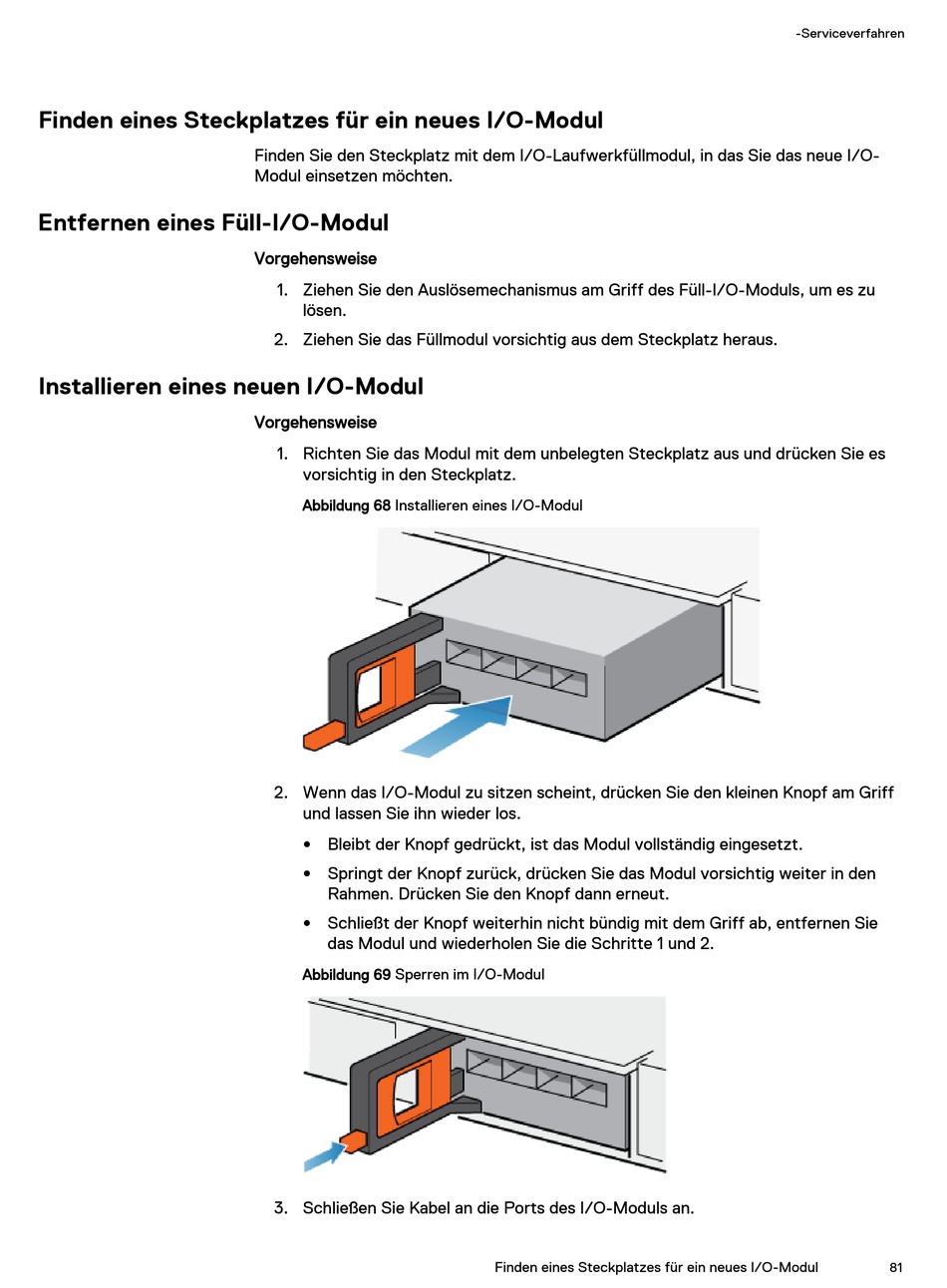

Finden eines Steckplatzes für ein neues I/O-Modul
Entfernen eines Füll-I/O-Modul
Installieren eines neuen I/O-Modul
Finden Sie den Steckplatz mit dem I/O-Laufwerkfüllmodul, in das Sie das neue I/O-
Modul einsetzen möchten.
Vorgehensweise
1. Ziehen Sie den Auslösemechanismus am Griff des Füll-I/O-Moduls, um es zu
lösen.
2. Ziehen Sie das Füllmodul vorsichtig aus dem Steckplatz heraus.
Vorgehensweise
1. Richten Sie das Modul mit dem unbelegten Steckplatz aus und drücken Sie es
vorsichtig in den Steckplatz.
Abbildung 68 Installieren eines I/O-Modul
2. Wenn das I/O-Modul zu sitzen scheint, drücken Sie den kleinen Knopf am Griff
und lassen Sie ihn wieder los.
Bleibt der Knopf gedrückt, ist das Modul vollständig eingesetzt.
l
Springt der Knopf zurück, drücken Sie das Modul vorsichtig weiter in den
l
Rahmen. Drücken Sie den Knopf dann erneut.
Schließt der Knopf weiterhin nicht bündig mit dem Griff ab, entfernen Sie
l
das Modul und wiederholen Sie die Schritte 1 und 2.
Abbildung 69 Sperren im I/O-Modul
3. Schließen Sie Kabel an die Ports des I/O-Moduls an.
Finden eines Steckplatzes für ein neues I/O-Modul
-Serviceverfahren
81
